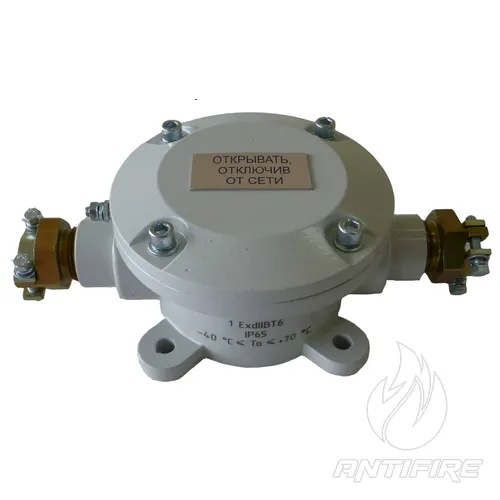

Коробка з'єднувальна КСВ ФРДІ.687227.001
запитом
Опис та призначення
Коробка сполучна КСВ призначена для виконання з'єднань електричних ланцюгів у вибухонебезпечних зонах класу 1 і 2 згідно з НПАОП 40.1-1.32-01
Сертифікат відповідності №UA.TR.047.C.176-12
Технічні характеристики:
• Рівень та вид вибухозахисту: 1ExdIIВT6.
• Ступінь захисту від пилу та води: IP65 згідно з ГОСТ 14254.
• Матеріал корпусу – алюмінієвий сплав АК7ч.
• Кількість кабельних вводів – до 2.
• Переріз проводів кабелів – до 2,5 мм².
• Кількість двопровідних пружинних клем – 5.
• Максимальний струм через клеми колодки – до 10 А.
• Максимальна напруга на клемах – до 400 В.
• Діаметри введених броньованих кабелів по поясній ізоляції (без броні): від 8 до 10 мм, від 10 до 12 мм, від 12 до 14 мм, або кабель типу ПВС із зовнішнім діаметром від 6 до 8 мм у металорукаві РЦХ12 у будь-якому поєднанні.
• Габаритні розміри: 230 х 122 х 76 мм.
• Маса – 1,95 кг.
Умови експлуатації:
• Температура повітря – від мінус 40 °С до плюс 70 °С;
• Відносна вологість – до 95% при температурі 40 °С;
• Вплив вібраційних навантажень у діапазоні частот від 10 до 150 Гц з амплітудою прискорення 5 м/с² (0,5 g).
