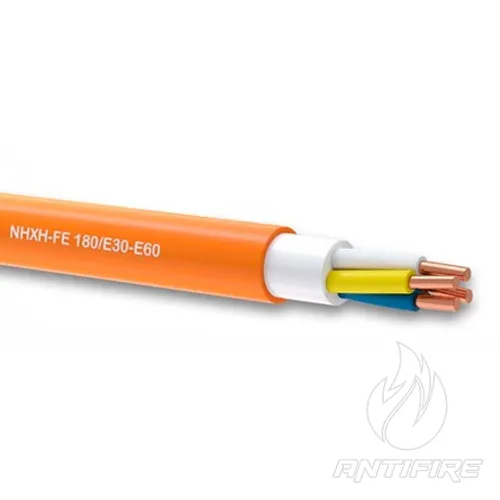

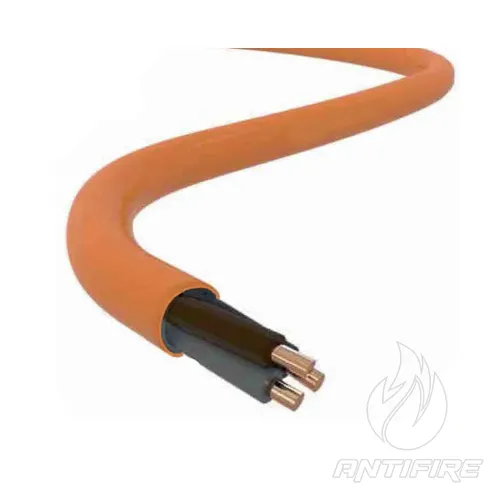

Кабель NHXH FE 180 E30 5x2,5
Опис та призначення
Конструкція:
- Струмопровідна жила: мідна однодротяна або багатодротяна круглої або секторної форми 1, 2 класу за ГОСТ 22483 (ДСТУ EN 60228).
- Ізоляція: кремнійорганічна гума, що має властивість керамізуватися під впливом вогню під час пожежі. На жилах кабелів великих перерізів використовується слюдовмісна стрічка, що забезпечує працездатність в умовах високих температур, а також має високі ізоляційні властивості для запобігання короткому замиканню.
- Скрутка: ізольовані жили, скручені в осердя.
- Заповнення: безгалогенна композиція. Для кабелів перерізом до 16 мм² включно допускається накладання зовнішньої оболонки. В даному випадку внутрішнє заповнення не накладається.
- Зовнішня оболонка: безгалогенний компаунд з покращеною пожежостійкістю, що не розповсюджує горіння, з низьким димо- та газовиділенням.
- Кількість жил: 1, 2, 3, 4, 5, 7, 10.
- Переріз провідника:
- одножильний: 1,5 мм² - 10 мм²
- багатожильний: 16 мм² - 240 мм²
Сфера застосування:
Для систем передачі електричної енергії у стаціонарних установках, а також для приєднання до стаціонарних електричних приладів, апаратів, збірників електричних розподільчих пристроїв для електромереж номінальною напругою до 0,6/1,0 кВ.
Під час пожежі, у стаціонарному стані, здатний функціонувати під дією вогню та продовжувати подачу струму протягом 30 хвилин.
На об'єктах з умовами підвищеної пожежної безпеки, житлових масивах, аеропортах, лікарнях, готелях, школах, торгових центрах, енергетичних установках тощо.
При одиночній та пучковій прокладці у приміщеннях, каналах, тунелях, у лотках, коробах, трубах, гнучких рукавах за відсутності небезпеки механічних пошкоджень усередині сухих та вологих приміщень.
Працездатність всієї кабельної лінії, у разі пожежі, гарантується лише за умови використання запропонованих несучих елементів.
- Номінальна напруга: 0,6/1,0 кВ
- Випробувальна напруга: змінний струм 4 кВ/50 Гц
- Тимчасовий опір розриву провідника: 200 МПа
- Міцність при розтягуванні: не менше 5 МПа
- Мінімальний радіус вигину:
- для однодротових - 15 d кабеля
- для багатодротових - 12 d кабеля
- Опір ізоляції: > 10⁸ МОм/км
- Відносне подовження при розриві ізоляції: не менше 150%
- Монтаж проводиться при температурі до -15 °C
- Робоча температура: -30°C...+90°C
- Строк служби: не менше 25 років
- Гарантійний строк експлуатації кабеля при виконанні правил транспортування, зберігання, монтажу та експлуатації - 5 років
