Ізолятор ІКЗ-ПВ Меридіан вибухозахищеного виконання
Опис та призначення
1. Призначення і застосування
Ізолятори короткого замикання (ІКЗ) призначені для:
-
відключення ділянок адресних шлейфів сигналізації зі зниженим опором ізоляції;
-
автоматичного підключення цих ділянок при відновленні опору ізоляції.
Ізолятори забезпечують цілодобову безперервну роботу в складі систем пожежної сигналізації та відповідають вимогам:
-
ДСТУ EN 54-17:2009
-
ТУ У 31.6-35119462-052:2008

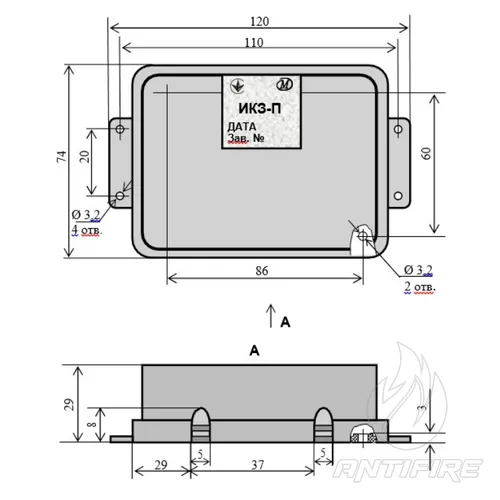

2. Конструктивне виконання
Ізолятори випускаються в різних виконаннях:
-
За матеріалом корпусу:
-
П — пластмасовий
-
М — металевий
-
-
За типом виконання:
-
звичайне
-
вибухозахищене
-
3. Найменування та технічні характеристики
| № | Найменування | Позначення | Ступінь захисту | Матеріал корпусу |
|---|---|---|---|---|
| 1 | Ізолятор ІКЗ-П | ФРДІ.425412.002 | IP20 | Пластмасовий |
| 2 | Ізолятор ІКЗ-ПВ | ФРДІ.425412.002-01 | IP20 | Пластмасовий |
| 3 | Ізолятор ІКЗ-Р | ФРДІ.425412.002-02 | * | — |
| 4 | Ізолятор ІКЗ-РВ | ФРДІ.425412.002-03 | * | — |
| 5 | Ізолятор ІКЗ-М | ФРДІ.425412.004 | IP55 | Металевий |
| 6 | Ізолятор ІКЗ-МВ | ФРДІ.425412.004-01 | IP55 | Металевий |
Примітка:
Позначення «ІКЗ» означає:
І — ізолятор
КЗ — короткого замикання
В — вибухобезпечний
У графі «Корпус» вказано матеріал корпусу:
П — пластмасовий
М — металевий
4. Особливості монтажу
-
Ізолятор ІКЗ-Р / ІКЗ-РВ:
-
Встановлюється в розетку КПСМ.301319.003, що забезпечує ступінь захисту IP30 для сповіщувача в пластиковому корпусі.
-
Або в корпус ФРДІ.301461.001, що забезпечує ступінь захисту IP32.
-
-

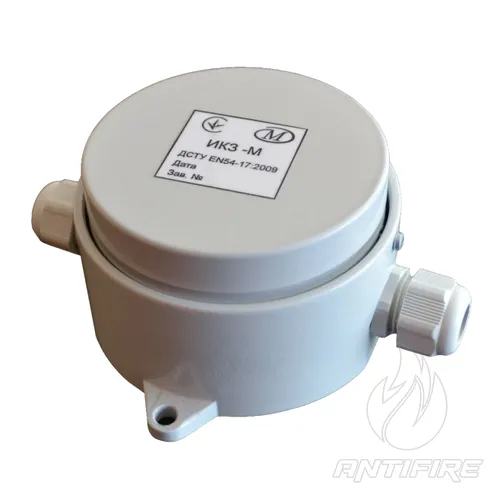

Ізолятор ІКЗ-М / ІКЗ-МВ:
-
При знятті кришки може бути встановлений блок сповіщувача:
-
ІПД-АМ, ІПТ-АМ, ІПП-АМ — у корпусі зі ступенем захисту IP55 (для ІКЗ-М).
-
ІПД-АМВ, ІПТ-АМВ, ІПП-АМВ — для ІКЗ-МВ.
-
-
