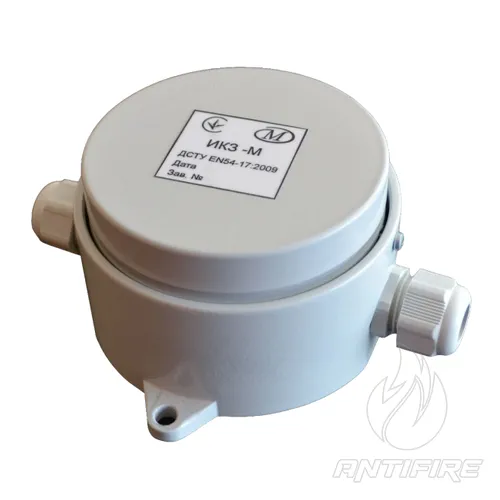

Ізолятор ІКЗ-МВ Меридіан вибухозахищений
Опис та призначення
1. Призначення і застосування
Ізолятори короткого замикання (ІКЗ) призначені для:
-
відключення ділянок адресних шлейфів сигналізації зі зниженим опором ізоляції;
-
автоматичного підключення цих ділянок при відновленні опору ізоляції.
Ізолятори забезпечують цілодобову безперервну роботу в складі систем пожежної сигналізації та відповідають вимогам:
-
ДСТУ EN 54-17:2009
-
ТУ У 31.6-35119462-052:2008
2. Конструктивне виконання
Ізолятори випускаються в різних виконаннях:
-
За матеріалом корпусу:
-
П – пластмасовий
-
М – металевий
-
-
За типом виконання:
-
звичайне
-
вибухозахищене
-
3. Найменування та технічні характеристики
| № | Найменування | Позначення | Ступінь захисту | Матеріал корпусу |
|---|---|---|---|---|
| 1 | Ізолятор ІКЗ-П | ФРДІ.425412.002 | IP20 | Пластмасовий |
| 2 | Ізолятор ІКЗ-ПВ | ФРДІ.425412.002-01 | IP20 | Пластмасовий |
| 3 | Ізолятор ІКЗ-Р | ФРДІ.425412.002-02 | * | – |
| 4 | Ізолятор ІКЗ-РВ | ФРДІ.425412.002-03 | * | – |
| 5 | Ізолятор ІКЗ-М | ФРДІ.425412.004 | IP55 | Металевий |
| 6 | Ізолятор ІКЗ-МВ | ФРДІ.425412.004-01 | IP55 | Металевий |
Примітка:
Позначення «ІКЗ» означає:
І – ізолятор
КЗ – короткого замикання
В – вибухобезпечний
У графі «Корпус» вказано матеріал корпусу:
П – пластмасовий
М – металевий
4. Особливості монтажу
-
Ізолятор ІКЗ-Р / ІКЗ-РВ:
-
Встановлюється в розетку КПСМ.301319.003, що забезпечує ступінь захисту IP30 для сповіщувача в пластиковому корпусі.
-
Або в корпус ФРДІ.301461.001, що забезпечує ступінь захисту IP32.
-
-

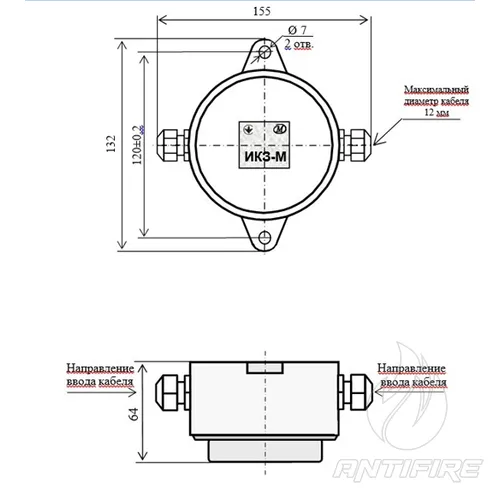

Ізолятор ІКЗ-М / ІКЗ-МВ:
-
При знятті кришки може бути встановлений блок сповіщувача:
-
ІПД-АМ, ІПТ-АМ, ІПП-АМ – у корпусі зі ступенем захисту IP55 (для ІКЗ-М).
-
ІПД-АМВ, ІПТ-АМВ, ІПП-АМВ – для ІКЗ-МВ.
-
-
Ізолятор призначений для таких умов експлуатації:
-
температура повітря від мінус 10 до плюс 55 °С (для ізоляторів ІКЗ-М, ІКЗ-МВ – від мінус 30 до плюс 55 °С);
-
відносна вологість до 93% за температури плюс 40 °С;
-
вібрація від 10 до 150 Гц з прискоренням 10 м/с² (1 g).
Живлення ізоляторів здійснюється по двопровідному шлейфу сигналізації.
Ізолятор призначений для цілодобової безперервної роботи у складі системи адресної пожежної сигналізації «Фотон-А» ФРДІ.425629.013, яка випускається за технічними умовами ТУ У 31.6-14312996-038:2006.
Вибухозахищені ізолятори: ІКЗ-ПВ, ІКЗ-РВ, ІКЗ-МВ відповідають вимогам:
-
ДСТУ EN 60079-0:2017
-
ДСТУ EN 60079-11:2016
-
Технічного регламенту обладнання та захисних систем, призначених для використання у потенційно вибухонебезпечному середовищі, затвердженого постановою Кабінету Міністрів України від 28 грудня 2016 р. № 1055,
та мають маркування вибухозахисту:
"II 2G Ex ib IIB T5 Gb"
Ізолятори ІКЗ-ПВ, ІКЗ-РВ, ІКЗ-МВ можуть застосовуватися у вибухонебезпечних зонах всередині та поза приміщеннями відповідно до розділу 4 НПАОП 40.1-1.32-01 «Правила улаштування електроустановок. Електрообладнання спеціальних установок» та інших нормативних документів, що регламентують використання електрообладнання у вибухонебезпечних зонах.
Вибухозахищені ізолятори є виробами спеціального призначення.
Підключення вибухозахищених ізоляторів повинно здійснюватися до приладів пожежної сигналізації через блок іскрозахисту БІЗ ФРДІ.436531.001, який має маркування вибухозахисту:
II (2)G [Ex ib Gb] IIB
та забезпечує іскробезпечні кола рівня вибухозахисту «ib» для живлення ізоляторів з такими параметрами:
Iо = 100 мА; Ро = 0,4 Вт; Lо = 1 мГн; Cо = 1 мкФ.
