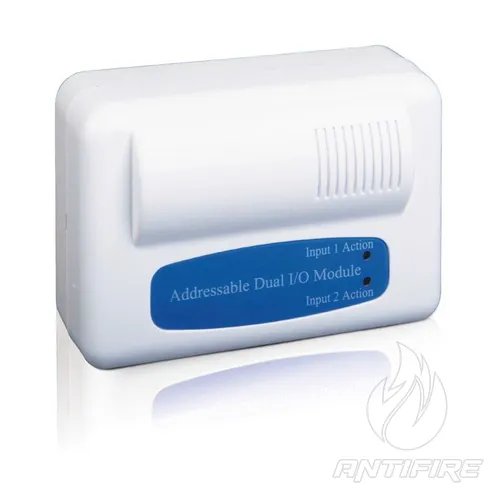

Адресний модуль вводу-виводу GST I-9303

Під замовлення

Код: 000525

Бренд: GST

GST I-9303 — це адресний двоканальний модуль вводу-виводу, призначений для керування зовнішнім протипожежним обладнанням та одночасного приймання зворотних сигналів від підключених пристроїв. Модуль оснащений мікропроцесором, підтримує два незалежні входи та два вихідні релейні канали, займає дві послідовні адреси, контролює стан ліній, слідкує за живленням і може працювати як два окремі I/O-модулі. Завдяки сухим контактам і виходу 24V він підходить для керування пожежними дверима, насосами, вентиляторами димовидалення та іншим обладнанням у складі адресних систем GST.

До порівняння Прибрати Порівняти 0

В обране Прибрати

0 відгуків

Ціна за
запитом

Оптова ціна - дізнатись

Запросити на тендер

В кредит або частинами

Замовити Купити в 1 клік

Монтаж

Потрібна допомога
з вибором?

+38 (050) 744 33 66

Онлайн Консультація

Доставка

Доставка операторами «Нова пошта», «Meest». Відправка від 1-3 днів. Курьєр по Києву. Самовивіз.

Оплата

Безготівковий розрахунок з ПДВ та без, Готівка, Картка, Розстрочка та оплата частинами

Гарантія

Офіційна гарантія від виробника: 12 місяців. Повернення або обмін протягом 14 днів

Опис

Характеристики

Відеоогляд

Інструкції

Відгуки

Опис та призначення

Адресний модуль вводу-виводу I-9303 – адресний модуль з мікропроцесором для управління зовнішніми пристроями та контролю їх стану в системах пожежної сигналізації GST. Забезпечує двоканальне управління з можливістю незалежного контролю кожного каналу.

Принцип роботи: модуль займає два послідовні адреси в шлейфі, кожен з яких може незалежно приймати команди від приймально-контрольного приладу. Після отримання сигналу зворотного зв'язку від підключеного пристрою модуль передає відповідь на панель з відповідною адресою.

Функціональні можливості:

Входи:

Два пари пасивних входів (I1, I2)
Програмування режимів: нормально відкритий/нормально закритий
Гальванічна розв'язка входів від шлейфу
Контроль цілісності кабельних ліній

Виходи:

Два пари релейних контактів (NO/NC/COM)
Потужність контактів: 24В пост./5А
Активний вихід: 24В пост./1А
Незалежне управління кожним каналом

Програмування режимів роботи:

Канал 1 - самовідповідь, Канал 2 - норм. відкритий
Канал 1 - норм. відкритий, Канал 2 - самовідповідь
Обидва канали - самовідповідь
Обидва канали - норм. відкритий (заводське налаштування)
Канал 1 - норм. закритий, Канал 2 - норм. відкритий
Канал 1 - норм. відкритий, Канал 2 - норм. закритий
Обидва канали - норм. закритий
Канал 1 - самовідповідь, Канал 2 - норм. закритий

Типові застосування:

Управління протипожежними дверима (відкриття/закриття з контролем положення)
Керування насосами пожежогасіння
Управління димовидаленням
Контроль технологічного обладнання
Системи евакуаційного освітлення

Встановлення:

Модульна конструкція з підключенням до бази
Монтаж в електророзподільній коробці або накладній коробці B-9310
Напрямок монтажу: стрілка вгору

Комплектація та аксесуари:

Програматор P-9910B (замовляється окремо)
Накладна коробка B-9310 (замовляється окремо)
Модуль C-9302A для управління пристроями 220В змін. (окремо)

Важливі примітки:

Не підключайте контакти модуля безпосередньо до ланцюгів змінного струму
Не використовувати для систем газового пожежогасіння
Рекомендований кабель: 1,5 мм² для шлейфу та живлення, 1,0 мм² для інших з'єднань

Адресний модуль вводу-виводу GST I-9303 це універсальне рішення для створення складних алгоритмів управління в системах пожежної безпеки з можливістю контролю стану виконавчих механізмів.

Бренд:

GST

Тип адресації:

адресні

Тип пристрою:

модулі вводу-виводу

Напруга живлення: 24В пост. (шлейф + окреме живлення)
Споживання в спокої: ≤1мА (шлейф), ≤4мА (живлення)
Споживання в роботі: ≤4мА (шлейф), ≤15мА (живлення)
Адресація: 1-242 (займає 2 послідовні адреси)
Індикація: червоний світлодіод
Ступінь захисту: IP30
Робоча температура: -10°C...+50°C
Габарити: 120×80×43 мм
Вага: близько 205г (з базою)
