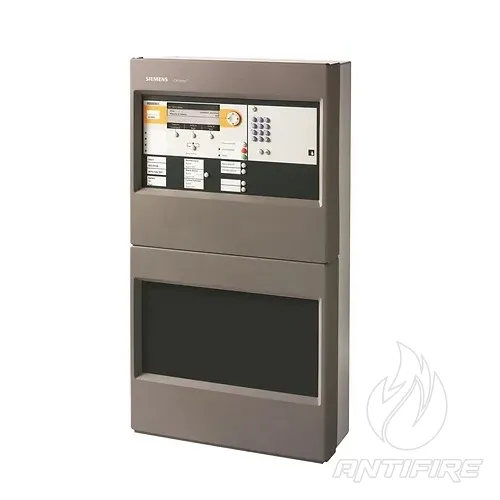

Панель управління Siemens FC724-ZA
запитом
Опис та призначення
FC724-ZA. (4 шлейфи, можливість розширення до 8) – компактна
панель із вбудованою робочою станцією, яка може обробляти сигнали від пристроїв Cerberus PRO – до 504 адрес. Панель керування може використовуватися як автономно, так і у складі мережі. Панель керування може програмуватись за допомогою зручного для користувача інструменту (Cerberus) для створення універсальної гнучкої системи. В одну мережу можуть об'єднуватися до 16станцій, таких як панелі керування та пульти керування (у будь-якому порядку). Крім того, на кожній станції є можливість підключення до Ethernet. Підключення до Ethernet дозволяє об'єднати в одну мережу до 4 станцій, включаючи центральну точку доступу CAP (ЦТД) (через Hub) (без дотримання EN54). Підключення до системи керування безпекою Siemens через BACnet.
Усі лінії сповіщувача перевіряються щодо замикання землю.
Адаптація тексту користувача безпосередньо на пульті
керування або за допомогою програмного інструменту Cerberus. До 2000 подій можуть бути збережені відповідно до різних критеріїв. Автоматичний перехід на літній/зимовий час.
Виявлення та автоматичне зчитування (автоматичне конфі-
гурування) всіх пристроїв C-NET, що забезпечує своєчас-
ність та простоту управління.
Збережені дані можуть бути завантажені за допомогою віддаленого
доступу Cerberus.
FC724.. ідеально підходить для середніх за масштабом проектів, наприклад, для встановлення у виробничих приміщеннях, регіональних банках, офісних комплексах тощо. FC724.. можна використовувати для створення гнучких внутрішньоструктурних зв'язків, а також для зовнішніх систем.
Розширення та аксесуари замовляються окремо.
Сумісні системи Cerberus PRO FD720
Число адрес макс. 504
Кількість ліній сповіщувачів 4 (8) шлейфу у петлю (у лінію)
або 8 (16) шлейфів у лінію
Програмований вхід/вихід 12
Вихідні параметри реле 1 дистанційна передача
сигналу тривоги
1 дистанційна передача
сигналів про несправність
Контрольований вихід 1 дистанційна передача
сигналу тривоги
1 дистанційна передача
сигналів про несправність
2 звукове оповіщення
Напруга мережі 230 В перем. струму
Робоча напруга 21 ... 28,6 У пост. струму
Робочий струм макс. 5 А
Джерело живлення 150 Вт
Резервне джерело живлення до 72 год (опціонально)
Ємність батареї 2 x 12 V, 26 А-год
Можливості підключення 2 -> для послідовних
інтерфейсів RS232 чи RS485
2 -> для мережних модулів
2 -> для розширення шлейфів
(C-NET)
Робоча температура -8...+42 °C
Температура зберігання -20...+60°C
Відносна вологість - 95% (без конденсації)
Категорія захисту IP30
Колір корпусу/кришки сірий, RRAL 7035/сірий,
RКонструкція RAL 050 00 00
Розміри корпусу (Ш х В х Г) 430 х 796 х 160 мм
Розширення FCA2012–A1 Ліцензійний ключ (L1)
FCA2013–A1 Ліцензійний ключ (L2)
FTO2001–A1 Принтер подій
FHA2007–A1 Монтажна плата
FCI2001-A1 Комплект периферійного
модуля для пожежної бригади
FCA2005-A1 Модуль звукового
оповіщення
FN2001–A1 Мережевий модуль
(SAFEDLINK)
FN2002-A1 Ретранслятор (SAFEDLINK)
FP2005-A1 Блок живлення (150 Вт, В)
FCA2001-A1 RS232-модуль
(Ізольований)
FCA2002-A1 RS485-модуль
(Ізольований)
FCI2003-A1 Розширення шлейфів
(FDnet/C-NET)
FH7202-Z3 Корпус (Стандарт)
FH7203-Z3 Корпус (Комфорт)
Аксесуари FTO2005-C1 Замок із ключем (Kaba)
FTO2006–B1 Замок із ключем (Nordic)
Z3B171 Релейний модуль
FHA2016-A1 Монтажний набір 19"
FCA2014–A1 Набір кабелів (зв'язок)
DL3750+ Матричний принтер (зовнішн.)
