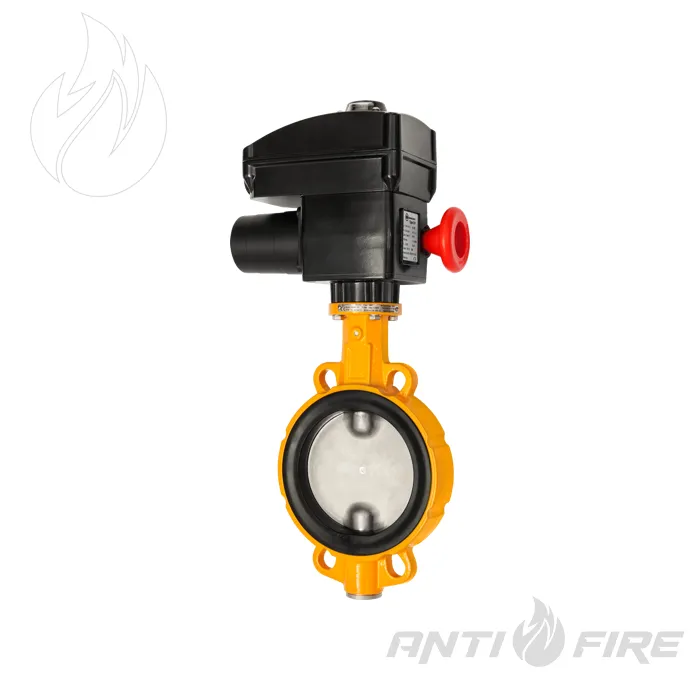

Дросельна заслінка ZM/DN125 BIO з електроприводом GAZEX

Опис та призначення

ZM/DN125 BIO — промислова дросельна заслінка з електроприводом для автоматичного перекриття або регулювання потоку біогазу на великих установках, окремих ділянках підприємств і локальних газових мережах. Модель використовується як виконавчий елемент систем газової безпеки та технологічної автоматики, де потрібно швидко ізолювати ділянку трубопроводу після команди від системи керування.

Принцип роботи

Керування заслінкою здійснюється електроприводом від 230 В AC. За командою автоматики привід переводить заслінку у положення відкрито або закрито, а час закриття становить менше 12 секунд. Також передбачене ручне керування для сервісних або аварійних ситуацій.

Заслінка може виконувати не лише функцію аварійного відсікання, а й пропускання або регулювання потоку середовища. Це дозволяє використовувати її як у системах газової безпеки, так і в технологічних процесах, де потрібне керування потоком біогазу.

Чим відрізняється BIO-версія

Версія BIO призначена для роботи з біогазом та середовищами, де важлива стійкість ущільнювальних матеріалів до агресивного впливу газу. Саме тому така модифікація доцільна для біогазових установок, когенераційних станцій, очисних споруд, аграрних і промислових об’єктів із генерацією або використанням біогазу.

Конструкція та переваги

У конструкції використовується дросельна заслінка EBRO Z011 безфланцевого типу wafer: вона не має власних фланців, а встановлюється та затискається між фланцями трубопроводу. Така конструкція зменшує вагу вузла, спрощує монтаж і займає менше місця порівняно з фланцевою арматурою. Вона може виконувати не лише функцію аварійного відсікання, а й пропускання або регулювання потоку середовища. Модель має приєднання DN125, номінальний тиск 1,0 МПа і допускає монтаж у будь-якому положенні незалежно від напрямку потоку.

Монтаж і експлуатація

ZM/DN125 BIO має приєднання DN125, номінальний тиск 1,0 МПа і допускає монтаж у будь-якому положенні незалежно від напрямку потоку газу. Така гнучкість спрощує інтеграцію заслінки в існуючі промислові газові системи.

Перед монтажем необхідно очистити трубопровід від механічних домішок, окалини та забруднень, які можуть пошкодити ущільнювальні поверхні. Після встановлення потрібно перевірити правильність роботи електроприводу, відкривання і закривання заслінки, а також герметичність з’єднання.

Основне технічне обслуговування зводиться до контролю стану фланцевого з’єднання та перевірки коректної роботи заслінки. Конструкція розрахована на тривалу експлуатацію без постійного сервісного втручання.

Комплектація

Стандартне обладнання ZM/DN125 BIO включає електропривод, ручку ручного закриття, затискну камеру та кабельний ввід. Габарити моделі — 280 × 550 × 160 мм.

Де застосовується

ZM/DN125 BIO підходить для біогазових установок, когенераційних станцій, потужних газових котелень, промислових газових установок, очисних споруд, аграрних підприємств і локальних газових мереж, де потрібне автоматичне перекриття або керування потоком біогазу.
