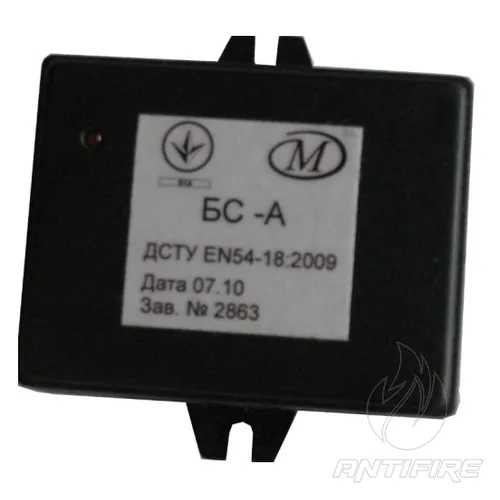

Блок сполучення адресний Меридіан ФРДІ.426431.003
Опис та призначення
Блоки БС призначені для цілодобової безперервної роботи у складі системи пожежної сигналізації «Фотон-А» ФРДІ.425629.013, яка випускається згідно з технічними умовами ТУ У 231.6-14312996-038:2006, і відповідають вимогам ДСТУ EN 54-18:2009 та ТУ У 231.6-35119462-042:2008.
Блоки БС виготовляються в пластмасовому корпусі двох виконань: звичайному та вибухозахищеному. Їх найменування та позначення наведено в таблиці 1.
| Найменування | Позначення |
|---|---|
| Блок БС-А | ФРДІ.426431.003 |
| Блок БС-АВ | ФРДІ.426431.003-01 |
Примітка – У таблиці 1 у найменуванні блоків БС прийнято наступні позначення:
Б – блок, С – сполучення, В – вибухозахищений.
Блоки БС за ступенем захисту, забезпечуваним оболонкою, відповідають вимогам ГОСТ 14254-96 по групі IP20.
Блоки БС є чотириканальними і можуть обслуговувати до 4 підшлейфів із контактними датчиками.
Електроживлення блоків та передача інформації від них здійснюється по двопровідному шлейфу сигналізації.
Вибухозахищені блоки БС-АВ відповідають вимогам ГОСТ 22782.0-81, ГОСТ 22782.5-78, мають маркування вибухозахисту
“IExibIIBT5 У КОМПЛЕКТІ З БІЗ”, можуть застосовуватись у вибухонебезпечних зонах всередині та поза приміщеннями відповідно до розділу 4 ДНАОП 0.00-1.32-01 «Правила улаштування електроустановок. Електрообладнання спеціальних установок» та інших нормативних документів, що регламентують використання електрообладнання у вибухонебезпечних зонах.
Вибухозахищені блоки БС є виробами спеціального призначення.
Підключення вибухозахищених блоків БС-АВ повинно здійснюватися до приладів пожежної сигналізації через блок іскрозахисту БІЗ ФРДІ.436531.001.
Блоки БС призначені для наступних умов експлуатації:
-
температура повітря від мінус 10 °С до плюс 55 °С;
-
відносна вологість до 93% при температурі +40 °С;
-
вплив вібраційних навантажень у діапазоні частот від 10 до 150 Гц з амплітудою прискорення – 10 м/с² (1 g).
