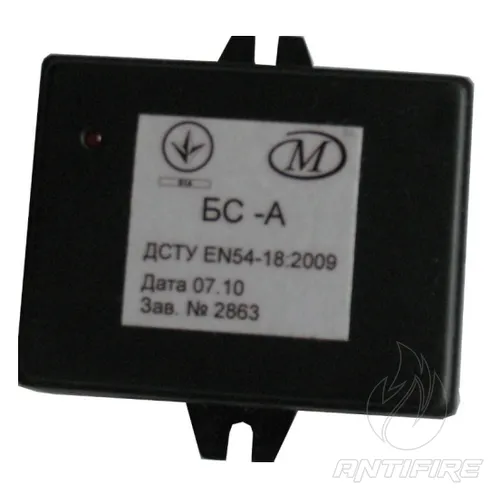

Блок сполучення адресний вибухозахищеного виконання Меридіан ФРДІ.426431.003-01
Опис та призначення
Блоки БС призначені для цілодобової безперервної роботи у складі системи пожежної сигналізації «Фотон-А» ФРДІ.425629.013, яка випускається згідно з технічними умовами ТУ У 231.6-14312996-038:2006, і відповідають вимогам ДСТУ EN 54-18:2009 та ТУ У 231.6-35119462-042:2008.
Блоки БС виготовляються у пластиковому корпусі двох виконань: звичайного та вибухозахищеного. Їх найменування та позначення наведено в таблиці 1:
| Найменування | Позначення |
|---|---|
| Блок БС-А | ФРДІ.426431.003 |
| Блок БС-АВ | ФРДІ.426431.003-01 |
Примітка – У таблиці 1 в найменуванні блоків БС використовуються такі позначення:
Б – блок, С – сполучення, В – вибухозахищений.
Блоки БС за ступенем захисту, що забезпечується оболонкою, відповідають вимогам ГОСТ 14254-96 за класом IP20.
Блоки БС є чотириканальними і можуть обслуговувати до 4 підшлейфів із контактними датчиками.
Живлення блоків та передача інформації від них здійснюється по двопровідному шлейфу сигналізації.
Вибухозахищені блоки БС-АВ відповідають вимогам ГОСТ 22782.0-81, ГОСТ 22782.5-78, мають маркування вибухозахисту
“IExibIIBT5 У КОМПЛЕКТІ З БІЗ” і можуть застосовуватись у вибухонебезпечних зонах як всередині приміщень, так і зовні, відповідно до розділу 4 ДНАОП 0.00-1.32-01 «Правила улаштування електроустановок. Електрообладнання спеціальних установок» та інших нормативних документів, що регламентують використання електрообладнання у вибухонебезпечних зонах.
Вибухозахищені блоки БС є виробами спеціального призначення.
Підключення вибухозахищених блоків БС-АВ повинно здійснюватися до приладів пожежної сигналізації через блок іскрозахисту БІЗ ФРДІ.436531.001.
Блоки БС предназначены для следующих условий эксплуатации:
- температура воздуха от минус 10°С до плюс 55°С;
- относительная влажность до 93% при температуре +40 °С;
- действие вибрационных нагрузок в спектре частот от 10 до 150 Гц с амплитудой ускорения — 10 м/с² (1 g).
