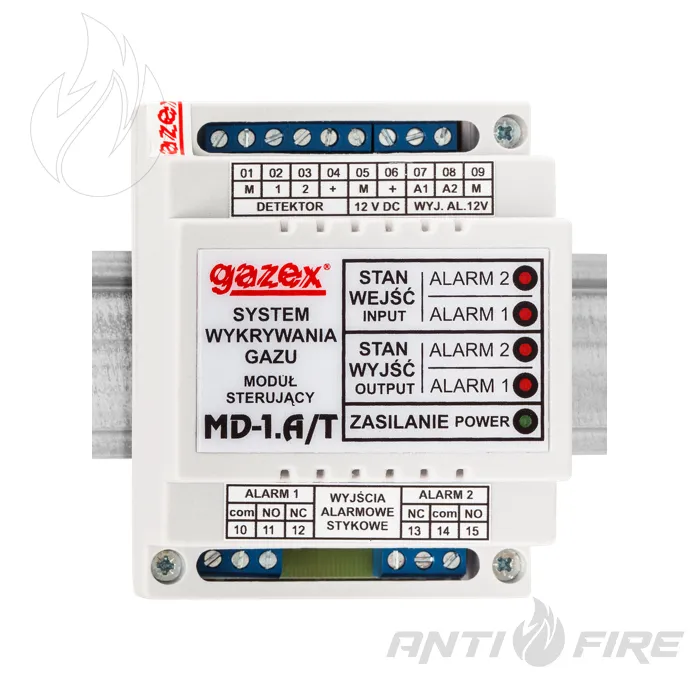

Блок керування MD-1.A/T GAZEX

Опис та призначення

MD-1.A/T — блок керування для двопорогової системи виявлення газу, призначений для роботи з одним газовим детектором типу DEX/F, DG/F або DG.EN. Прилад застосовується в локальних системах виявлення токсичних, кисневих або вибухонебезпечних газів, в індивідуальних захисних установках окремих зон, а також у системах виявлення розсіяних газів.

Модуль забезпечує живлення підключеного детектора, приймає від нього сигнали тривоги та передає їх на зовнішні сигнальні або виконавчі пристрої. Для моделі передбачено один канал виявлення з двома рівнями тривоги. Контроль з’єднання з детектором дозволяє виявляти обрив будь-якого проводу в лінії підключення.

Для індикації станів у MD-1.A/T використовується світлодіодна сигналізація. Модуль має 7 LED-індикаторів і відображає стани тривоги детектора та стан керуючих виходів. Тривожні стани відображаються без функції пам’яті.

Прилад має виходи A1 і A2 12 V DC для підключення зовнішніх сигнальних пристроїв, а також окремі релейні виходи для кожного порога тривоги. Це дозволяє використовувати модуль для керування зовнішніми сигналізаторами або вентиляторами. Виходи функціонально сумісні з блоками керування типу MD-2, MD-4, MD-8, MD-16, але без виходу «Аварія» і без входу дистанційного керування.

MD-1.A/T живиться від 12 V DC і може безпосередньо працювати з універсальним блоком живлення PU/T або універсальним блоком керування UMS-3/T. Корпус призначений для монтажу в стандартних шафах на DIN-рейку 35 мм.
