Бак-дозатор з мембраною SABO Española

Опис та призначення

Бак-дозатор з мембраною SABO Española для зберігання концентрату піноутворювача усередині мембрани. Мембрана є особливим елементом в баку-дозаторі.
Не потребує зовнішнього джерела енергії, але необхідне достатнє постачання води для забезпечення справної роботи системи.
Вертикальні і горизонтальні баки було розроблено і виготовлено відповідно до нормативів I.S.P.E.S.L. або розділу VIII ASME для посудин, що працюють під тиском. Робочий тиск становить 12 бар (175 psi), випробувані на тиск до 17,2 бар (249,5 psi).
Внутрішня мембрана являє собою еластичну посудину, виготовлену з хайпалон-неопрену або поліуретану. Піноутворювач зберігається всередині мембрани, таким чином, виключається контактування з водою всередині бака, а також контакт з внутрішніми стінками самого бака. Покажчики рівня піноутворювача встановлені в нижній частині бака і показують рівень піноутворювача усередині мембрани.
Бак з мембраною оснащено випускним клапаном, зливним краном, кранами на лінії подавання води та лінії виходу піноутворювача, опорами, розподільним трубопроводом і запобіжним клапаном на випадок надмірно високого тиску.
У разі спрацьовування системи вода надходить у бак і розподіляється між сталевими стінками і мембраною, одночасно стискаючи посудину і витісняючи піноутворювач в трубопровід пінозмішувача.
Таким чином, піноутворювач знаходиться під тиском, який дорівнює тиску води в системі, що дає змогу автоматично і точно дозувати піноутворювач. Мембрана може бути заповнена тільки тоді, коли система не знаходиться в робочому стані.

ЗАСТОСУВАННЯ
Бак-дозатор з мембраною SABO Española сумісний з будь-яким типом піноутворювача.
Може постачатися як у вертикальному, так і горизонтальному виконанні.
Конструкційні характеристики
Конструкційні норми: I.S.P.E.S.L./A.S.M.E.
Розрахунковий тиск: 12 бар.
Максимальний робочий тиск: 12 бар; 16 бар/12 бар; 16 бар.
Випробувальний тиск: 17,2 бар; 22,9 бар/18 бар; 24 бар.
Розрахункова температура: –10 °C … +50 °C (+65 °C).
Матеріал корпусу: вуглецева сталь ASTM A 516 gr. 70 або аналогічний
Матеріал фланців: вуглецева сталь (ASTM A 105).
Матеріал труб: вуглецева сталь (ASTM A 106 gr. B).
Кульові клапани: корпус з вуглецевої сталі, кулька з нержавіючої сталі (AISI 316).
Матеріал манометрів: нержавіюча сталь
Матеріал запобіжного клапана: латунь або нержавіюча сталь
Матеріал діафрагми для води і піноутворювача: нержавіюча сталь AISI 316.
Матеріал внутрішньої мембрани: хайпалон-неопрен або поліуретан
Матеріал паспортної таблички: алюміній
Покриття: епоксидна червона фарба (RAL 3000).
Напрямок потоку: зліва направо – стандартне (справа наліво – під замовлення)

Упаковка: стандартна палета

Баки з мембраною, як правило, виготовлені з вуглецевої сталі з робочим тиском 12 бар (175 psi) відповідно до нормативів I.S.P.E.S.L. або ASME.
З’єднувальні шви повздовжні і поперечні, наявні на корпусі бака, надійно заварено.
На внутрішній стороні бака все зварні шви гладкі.
Всередині бак має бути очищений, щоб запобігти пошкодженням мембрани, тому не повинно залишатися жодних твердих частинок між мембраною і внутрішньою стороною бака.
Усі отвори величиною більше 1 дюйма мають бути захищені, щоб виключити пошкодження мембрани.

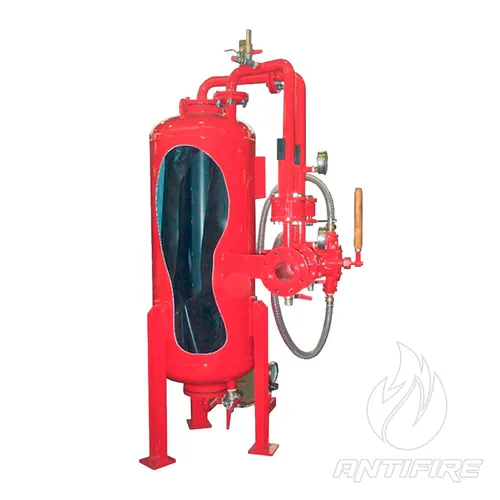

Вертикальний бак встановлюється на чотирьох опорах, забезпечуючи доступ до клапана подавання в бак і мембрану.

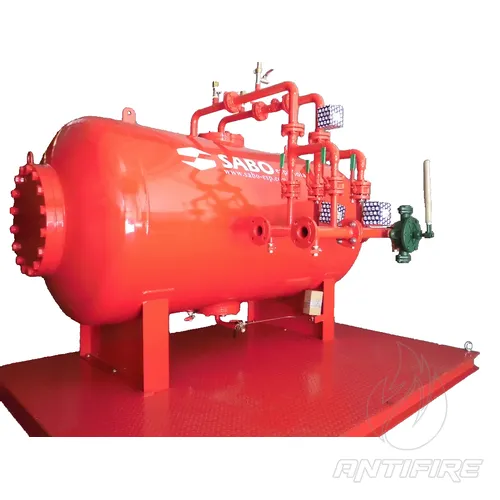

Горизонтальний бак спирається на дві опори, приварені до самого бака.
Внутрішня еластична мембрана містить в собі піноутворювач і виключає його контакт з водою і корпусом бака.
Центральна труба, розташована всередині мембрани, забезпечує вихід піноутворювача, що міститься в мембрані, в трубопровід пінозмішувача.
Зовнішні поверхні бака і труб мають бути покриті червоною епоксидною фарбою.
Моделі SE-МХС-I об’ємом від 200 до 12000 літрів, SE-МХС-Н-I об’ємом від 1000 до 12000 літрів.
