Автоматика ПТЗ Elekon

Структура автоматики ПДЗ включає:

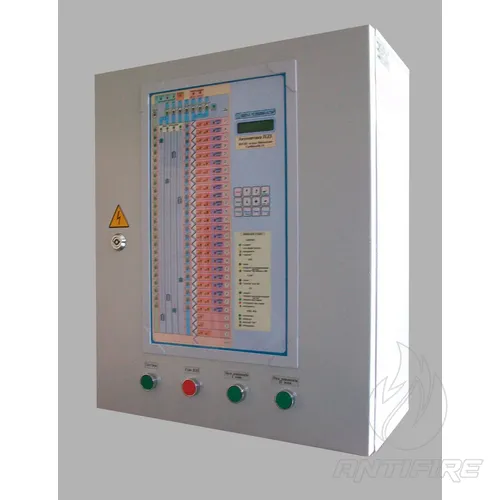

• центральний щит протидимного захисту (ЦЩПЗ), до якого підключені сигнали від СПС, а по цифровому каналу - поверхові блоки БФПП, щити управління ВЕНТСИСТЕМИ і табло ВІТ для інформації про пожежу на поверсі. На панелі оператора ЦЩПЗ розташована мнемосхема, яка відображає стан всього обладнання і контрольних приладів, задіяних в системі ПДЗ, а також кнопки контролю та екстреного включення системи ПДЗ.
• щит управління ВЕНТСИСТЕМИ (ЩУВ) з контролем стану у всіх режимах;

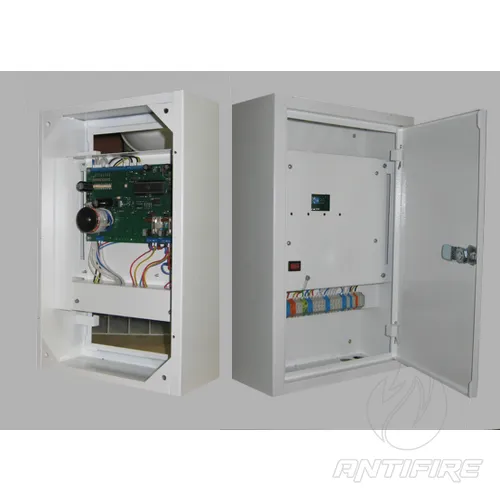

• блок формування променя поверховий (БФПП-7), який збирає інформацію від блоків БУПК і управляє клапанами КДВ і КПВ з повним контролем їх стану. Орієнтований на роботу в локальній мережі, що дозволяє істотно зменшити кількість провідних ліній між поверхами і збільшити надійність системи в цілому. Опитує 16 дискретних датчиків і контролює цілісність ліній підключення. Має 4 канали силового управління з контролем виконання і діагностикою стану силових ланцюгів. Підтримує роботу з мережевими пристроями, дозволяє контролювати до 32-х точок підключення мережевого обладнання в межах поверху.

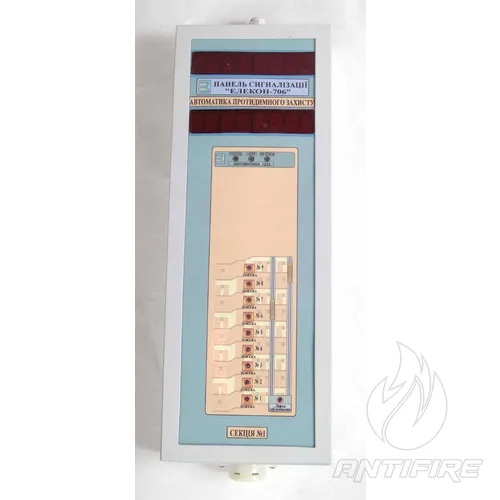

• виносне інформаційне табло (ВІТ) інформує пожежну бригаду, на якому поверсі сталася пожежа.

Типові поставки ШУ Елекон 11.ххх для систем протидимного захисту:

- 11.734 - центральний щит ПДЗ для будинку до 25 поверхів;
- 11.736 - центральний щит ПДЗ для будинку до 45 поверхів;
- 11.754 - щит управління ВЕНТСИСТЕМИ ПДЗ;
- 11.902 - блок БФПП для обслуговування 2-х клапанів димовидалення;
- 11.803 - виносне інформаційне табло (ВІТ) до 45 поверхів;
