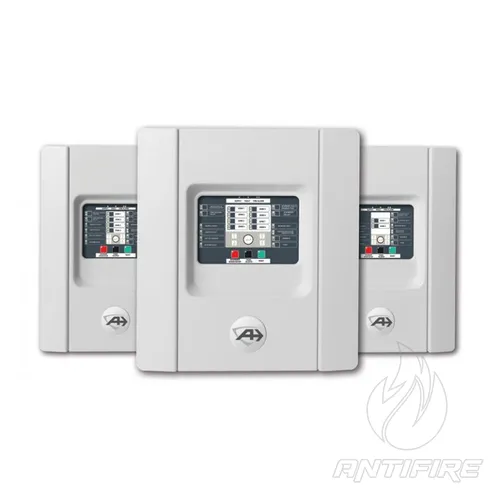

Адресно-аналоговий ППКП Aritech GE Security

Опис та призначення

Пожежна сигналізація ARITECH з'явилася на ринку кілька років тому і завоювала довіру фахівців своєю надійністю, точністю виявлення місць займання, можливістю масштабування та гнучкістю налаштування. Сьогодні під торговою маркою ARITECH компанія GE Security постачає на світовий ринок приймально-контрольні панелі, мережеві повторювачі та пожежні сповіщувачі серії 2000 із розширеними порівняно з попередньою лінійкою обладнання функціональними можливостями.

Для створення системи пожежної сигналізації на середньому об'єкті з 16-64 зонами (з можливістю розширення до 255) достатньо однієї адресно-аналогової панелі серії 2000. Однак об'єднавши в мережу ARCnet кілька панелей пожежної сигналізації, можна побудувати систему практично будь-якого розміру (до 16 320) зон) та рівня складності, а при необхідності модифікувати чи розширити її. На російський ринок поставляються приймально-контрольні панелі ARITECH наступних модифікацій:

• FB2400EE: 2-4 шлейфи, чорний корпус;
• FB2800EE: 2-8 шлейфів, чорний корпус;
• FP1216EN25: 2 шлейфи, 16 зон індикації;
• FP241625: 2-4 шлейфи, 16 зон індикації;
• FP123225: 2 шлейфи, 16-32 зони індикації;
• FP286425: 2-8 шлейфів, 16-64 зони індикації.

Розширення можливостей та економічне нарощування системи пожежної сигналізації забезпечується за рахунок модульного принципу побудови системи та широкого вибору додаткових плат та обладнання. Приймально-контрольна панель може бути доукомплектована платами розширення на 16 зон або на 2 шлейфи, а також мережевою картою з провідними або оптоволоконними портами для об'єднання панелей та повторювачів у мережу.

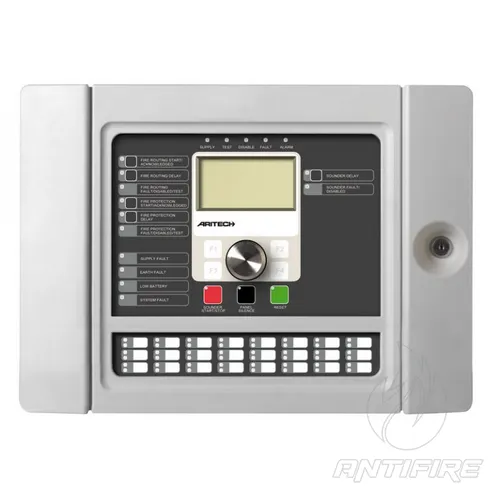

Для відображення та введення інформації приймально-контрольна панель оснащена рідкокристалічним дисплеєм на 80 знаків та мембранною клавіатурою. На екрані російською мовою відображається як системна інформація, так і дані про кожного сповіщувача (у текстовій або графічній формі) із зазначенням адреси пристрою та параметрів навколишнього середовища, а також інформація про інші панелі та мережні повторювачі з фіксацією всіх змін стану системи у файлі звіту . Стан кожної зони відображається на панелі парами світлодіодних індикаторів. Крім того, у разі пожежі в одній із контрольованих зон включається вбудований панель зумер.

Прийомно-контрольні панелі серії 2000 обслуговують шлейфи адресних сповіщувачів топологій А і В (розгалужені або нерозгалужені), а також шлейфи неадресних ручних сповіщувачів, що підключаються через додаткову плату. Рівень чутливості адресно-аналогових сповіщувачів визначається безпосередньо з панелі або з комп'ютера для кожної зони. Це дозволяє враховувати відмінність рівнів задимленості та температури у різних приміщеннях об'єкта. Крім того, передбачена можливість програмування рівнів чутливості датчиків для нічного та денного режимів роботи. До однієї панелі FP2000 підключається до 1024 адресно-аналогових сповіщувачів (до 255 зон).

Об'єднання пристроїв моніторингу пожежної сигналізації ARITECH здійснюється через інтерфейс RS-485 або оптоволоконний порт мережі. Вибраний тип зв'язку визначає мережеві можливості та межі розширюваності системи. За допомогою оптоволоконного кабелю можна створити велику систему пожежної сигналізації, об'єднавши в мережу понад 32 вузли, що знаходяться на відстані понад 1,5 км. Крім того, за допомогою LCD-повторювачів (FRL700), що підключаються до панелі через плату виведення світлодіодної індикації (FM740), можна організувати локальні моніторингові пости.

Логіка програмування входів-виходів дозволяє налаштувати систему сигналізації виконання різних дій при надходженні сигналу тривоги. Адресно-аналогова пожежна сигналізація ARITECH інтегрується із системами безпеки та життєзабезпечення (системою пожежогасіння, системою оповіщення, СКУД) та окрім цього здійснює виклик пожежної команди у разі займання. Для мінімізації ймовірності хибних викликів зв'язок із пожежною командою встановлюється після заданого проміжку часу, необхідного для отримання підтвердження тривоги від інших датчиків.

Високий ступінь захищеності від електромагнітних та радіочастотних перешкод забезпечується сучасними схемотехнічними рішеннями, що використовуються при виготовленні теплових та димових сповіщувачів ARITECH. Друкарські плати, що встановлюються у сповіщувачі серії 2000, виконані методом поверхневого монтажу. Підвищена надійність та стабільність характеристик сигналізації забезпечується за рахунок використання мікросхеми ACIS, що виробляє первинну обробку сигналу у сповіщувачі. Зв'язок сповіщувачів з приймально-контрольною панеллю заснований на потужному індустріальному протоколі SIA, перевагою якого є різноманітність циклів магістралі та перевірка помилок за допомогою контрольних сум. Завдяки технологіям пожежна сигналізація ARITECH має оптимальне співвідношення ціна/якість.
