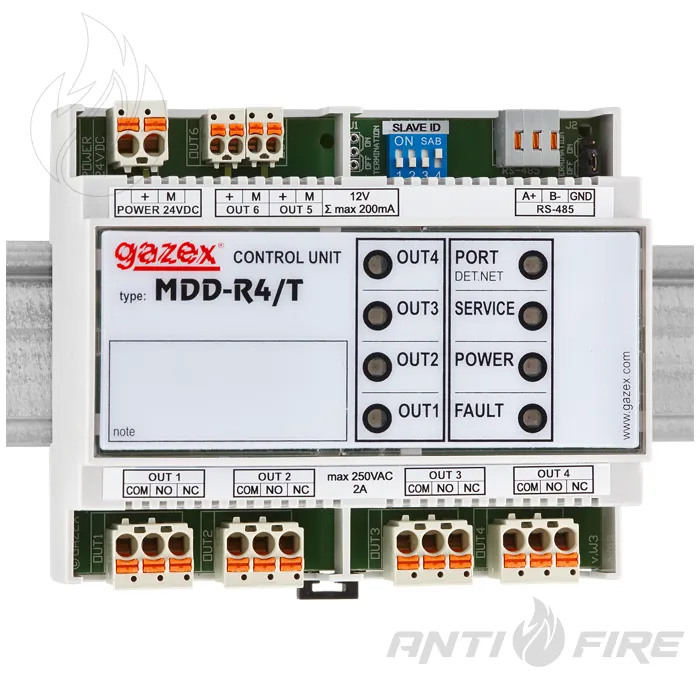

Адресний виконавчий блок MDD-R4/T GAZEX

В наявності

Код: 013285

Бренд: Gazex

MDD-R4/T використовується як адресний виконавчий блок у системі виявлення газів для локального керування зовнішніми пристроями за сигналами тривоги вибраної групи детекторів. Прилад отримує команди від MDD-256/T, активує релейні виходи та виходи 12 V DC і дозволяє підключати сирени, світлові оповіщувачі, вентилятори та інше виконавче обладнання. Особливість моделі — поєднання адресного керування, локальної логіки реагування і розширення системи додатковими виходами.

До порівняння Прибрати Порівняти 0

В обране Прибрати

0 відгуків

7 792 ₴

Оптова ціна - дізнатись

Запросити на тендер

В кредит або частинами

Купити в 1 клік

Монтаж

Потрібна допомога
з вибором?

+38 (050) 744 33 66

Онлайн Консультація

Доставка

Доставка операторами «Нова пошта», «Meest». Відправка від 1-3 днів. Курьєр по Києву. Самовивіз.

Оплата

Безготівковий розрахунок з ПДВ та без, Готівка, Картка, Розстрочка та оплата частинами

Гарантія

Офіційна гарантія від виробника: 12 місяців. Повернення або обмін протягом 14 днів

Опис

Характеристики

Відеоогляд

Інструкції

Відгуки

Опис та призначення

MDD-R4/T — адресний виконавчий блок для цифрових систем виявлення газів, призначений для розширення функцій локального керування виконавчими пристроями та сигналізацією. Прилад використовується для роботи з вибраною групою до 32 детекторів у складі цифрової системи газового контролю.

Принцип роботи

Модель працює разом із блоком керування MDD-256/T, від якого циклічно отримує інформацію про стан тривоги підключеної групи детекторів. Обмін даними між пристроями здійснюється через RS-485 за протоколом MODBUS RTU, при цьому комунікаційний порт є гальванічно ізольованим.

Функції керування

Основне призначення MDD-R4/T — локальне керування зовнішніми пристроями у відповідь на сигнали тривоги в системі. Для цього блок має 4 релейні виходи OUT1, OUT2, OUT3, OUT4 та 2 виходи тривоги 12 V DC OUT5 і OUT6. Це дозволяє підключати акустичні та оптичні сигналізатори, а також керувати вентиляторами, двигунами, контакторами, інформаційними табло або інтегрувати блок у систему автоматизації будівлі.

Робота в системі

Прилад підтримує просте налаштування незалежних груп або зон детекторів із локальним керуванням виконавчими механізмами. Для однієї групи може використовуватися до 3 блоків MDD-R4/T, що розширює можливості побудови системи на об’єкті.

Індикація та конструкція

Для контролю роботи передбачена оптична індикація станів релейних виходів. Конструкція блоку виконана зі знімними клемами, що спрощує монтаж, сервісне обслуговування та заміну пристрою.

Монтаж і налаштування

Корпус MDD-R4/T призначений для встановлення на рейку TS35 у стандартному електричному щиті. Налаштування параметрів виконуються через блок керування MDD-256/T — вручну з клавіатури на передній панелі або за допомогою спеціалізованого програмного забезпечення.

Бренд:

Gazex

Модель: MDD-R4/T
Тип обладнання: цифровий модуль керування
Максимальна кількість детекторів у групі: до 32
Живлення: 24 V DC
Діапазон живлення: 15,0–30 V
Інтерфейс зв’язку: RS-485, MODBUS RTU
Ізоляція порту: 1 kV
Релейні виходи: OUT1, OUT2, OUT3, OUT4 — NO/NC
Виходи тривоги: OUT5, OUT6 — 12 V DC
Оптична індикація: 8 LED
Акустична сигналізація: відсутня
Монтаж: на рейку 35 мм
Ступінь захисту: IP20
Габарити: 106 × 90 × 65 мм
Маса: близько 0,2 кг
