Адресний модуль входів та виходів EKS-4001 Polon Alfa

Опис та призначення

EKS-4001 — адресний модуль входів та виходів, призначений для роботи в системі пожежної сигналізації POLON 4000. Пристрій використовується для керування виконавчими елементами систем протипожежного захисту та передачі сигналів від зовнішніх пристроїв до приймально-контрольного приладу.

Модуль дозволяє керувати різними інженерними системами будівлі за допомогою релейних контактів з навантаженням до 2 A / 30 В, що дає можливість підключати оповіщувачі, протипожежні клапани, протипожежні двері та інші виконавчі пристрої. Увімкнення реле відбувається за командою приймально-контрольного приладу та супроводжується світлодіодною індикацією.

EKS-4001 має два незалежні контрольні входи, які працюють із безпотенціальними контактами типу NO або NC. Ці входи використовуються для контролю зовнішніх пристроїв або інженерних систем. У разі їх спрацювання інформація передається до приймально-контрольного приладу як технічна тривога.

Модуль працює в адресних шлейфах системи POLON 4000 з робочою напругою 16,5–24,6 В та споживанням струму у черговому режимі менше 165 μA. Для підвищення надійності адресної лінії пристрій оснащений вбудованими ізоляторами короткого замикання, які автоматично від’єднують пошкоджену ділянку шлейфа.

Передбачена можливість програмування затримки спрацювання реле (2, 30, 60 або 90 секунд), а також контроль правильності роботи керованого пристрою через заданий інтервал часу (40, 70 або 130 секунд).

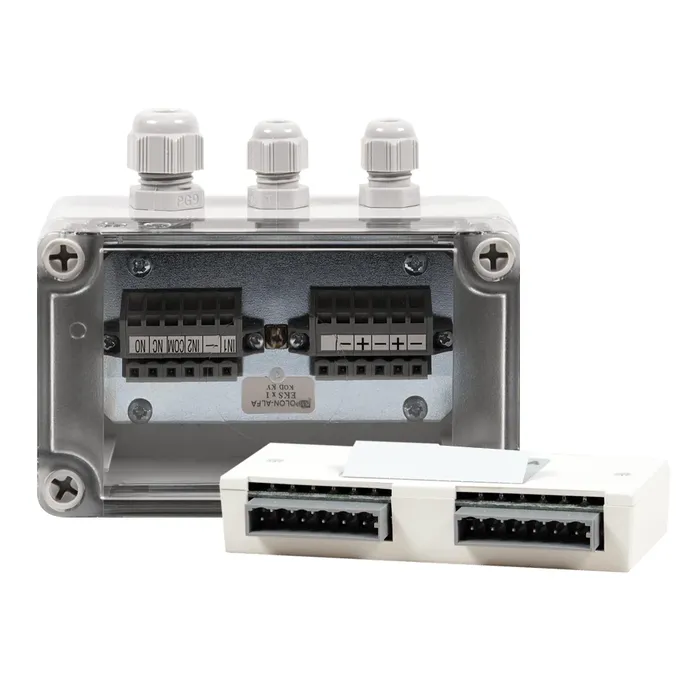

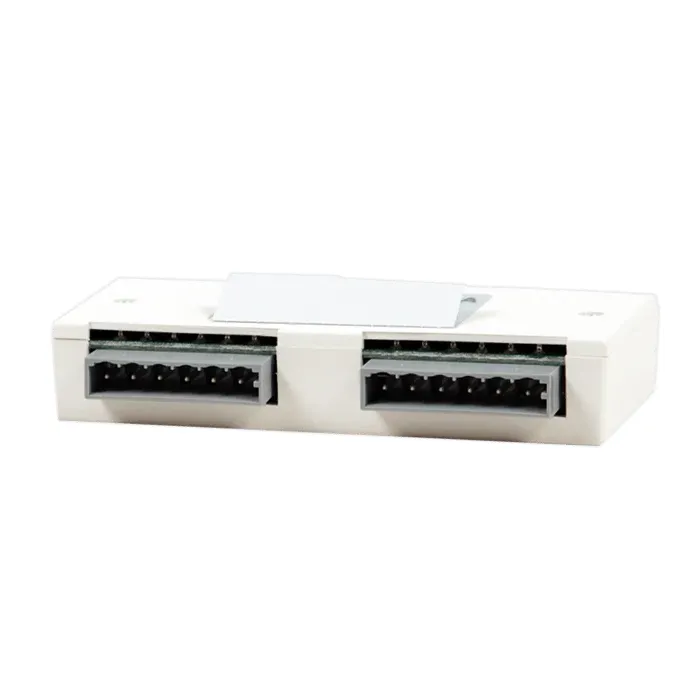

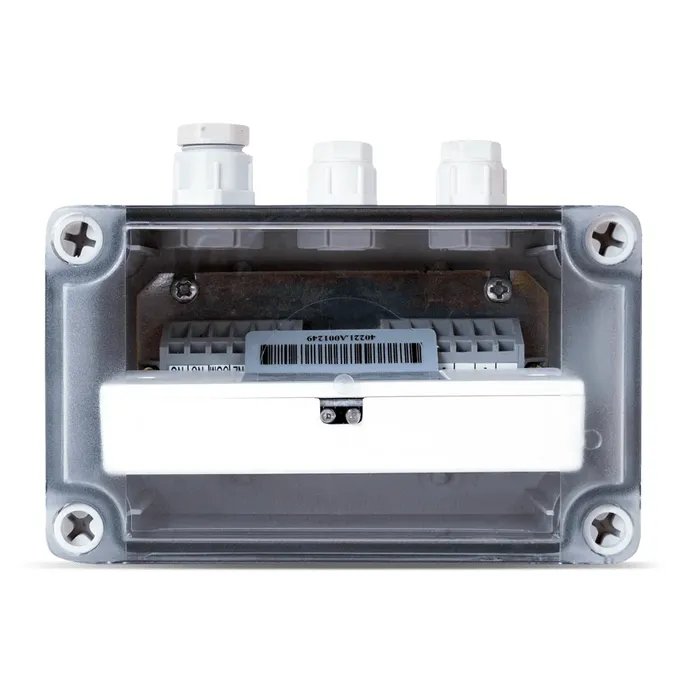

EKS-4001 виконаний у вигляді змінного електронного модуля, який встановлюється у спеціальні корпуси на 1, 2 або 4 модулі. Корпуси мають ступінь захисту IP65, що дозволяє встановлювати пристрій у складних умовах експлуатації або на відкритому повітрі. Робочий температурний діапазон модуля становить від −25 °C до +55 °C.
