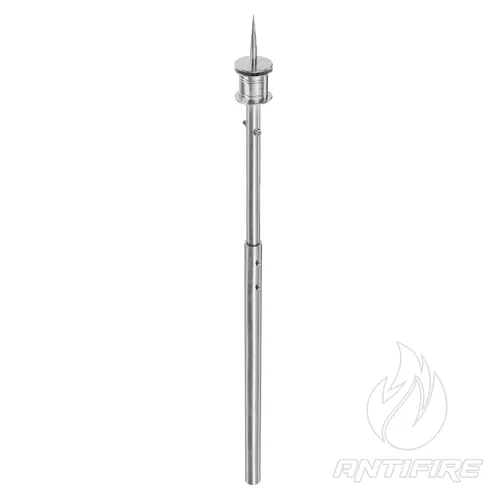

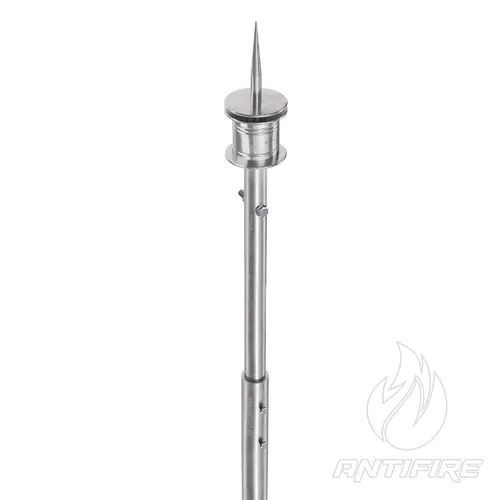

Блискавкоприймач для ESE 4 м - 425403, Leo Lightman
Опис та призначення
Висотна настінна конструкція 4 метри з нержавіючої сталі — це професійне інженерне рішення для монтажу активних головкових систем E.S.E. на вертикальні конструкції будівель. Модифікація спеціально розроблена для проєктів, де установка дахової щогли або окремостоячої опори є технічно неможливою або архітектурно недоцільною.
Використання настінної щогли дозволяє організувати ефективну точку перехоплення блискавки, винісши головку на необхідну висоту над даховими надбудовами (вентиляцією, антенами чи сонячним обладнанням), забезпечуючи при цьому мінімальне втручання в конструктивні елементи даху.
Технічні особливості та склад системи
- Матеріал: Нержавіюча сталь (Ni), що забезпечує тривалу експлуатацію без корозії та зберігає естетичний вигляд будівлі.

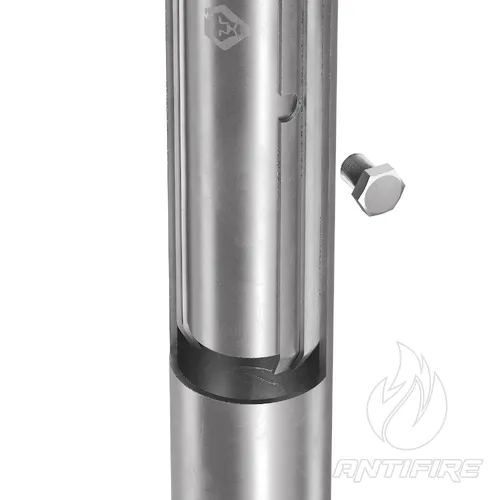

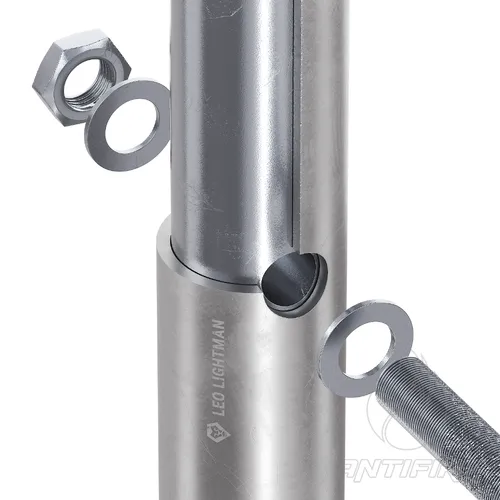

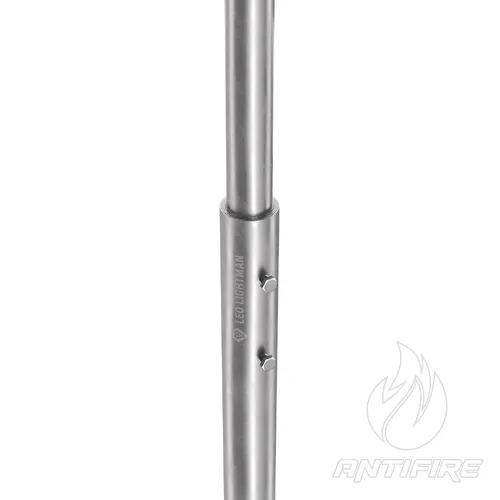

- Конструкція: Секційна щогла (D32 L1000 та D42 L3000), що забезпечує стабільність конструкції при загальній висоті 4 метри.

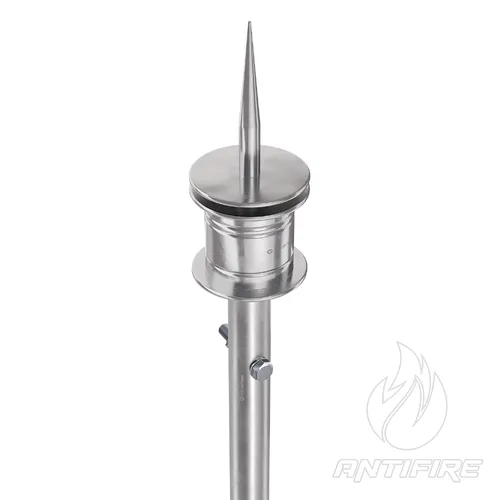

- Сумісність: Адаптована для кріплення будь-яких стандартних активних E.S.E. блискавкоприймачів за допомогою спеціального перехідника.
- Ергономіка монтажу: Конструкція адаптована для використання з настінними тримачами, які дозволяють коректно віддалити щоглу від площини фасаду.
Рекомендований комплект для монтажу (додатково)
Для коректного монтажу та інтеграції в систему зовнішнього блискавкозахисту ми рекомендуємо використовувати:
- Тримач блискавкоприймача (арт. 416013, L400 D30-50) — 2 шт.
- Перехідник під ESE (арт. 425015, StgZn) — 1 шт.
- З'єднувач до труби (арт. 216111, D30-40) — 1 шт.
Важлива інформація про проєктування
- Міцність основи: Перед встановленням обов'язково перевірте несучу здатність стіни для надійного закріплення тримачів.
- Ізоляційні відстані: При проєктуванні враховуйте необхідний відступ від фасаду для дотримання безпечних ізоляційних відстаней до металевих елементів будівлі та прокладання струмовідводів.
- Інтеграція в LPS: Система повинна бути надійно з'єднана зі струмовідводом, що прямує до контуру заземлення. Уникайте гострих кутів вигину провідника.
Рекомендація: Ця 4-метрова настінна щогла — ідеальне рішення для точкового захисту інженерних надбудов на даху, коли потрібно зберегти покрівельний простір та уникнути встановлення громіздких конструкцій. Нержавіюча сталь забезпечує надійність системи на роки, мінімізуючи витрати на технічне обслуговування.
| Артикул | 425403 |
| Загальна висота | 4 метри |
| Матеріал | Нержавіюча сталь (Ni) |
| Спосіб монтажу | Настінне кріплення (через тримачі) |
