Окремостоячий блискавкоприймач 26 м - 410261, Leo Lightman

Опис та призначення

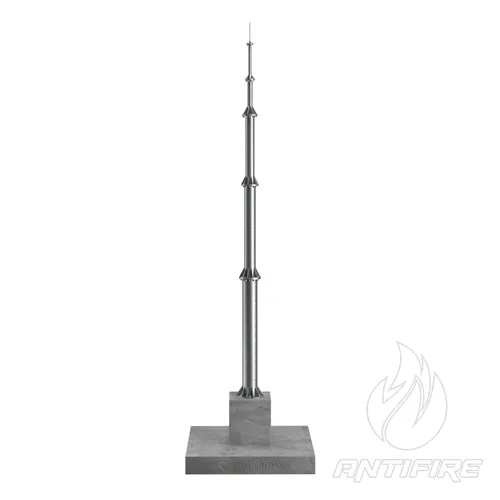

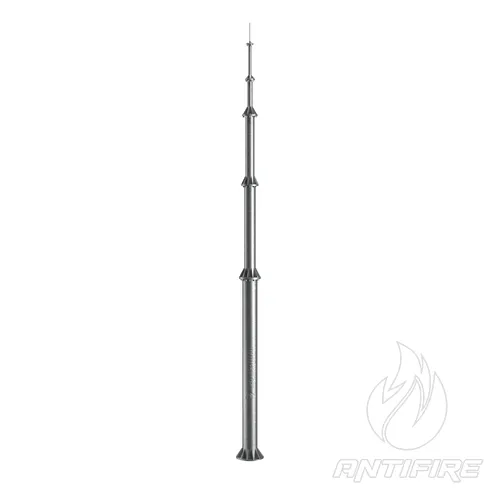

Висотна щоглова конструкція 26 метрів від LEO LIGHTMAN — це професійне інженерне рішення, призначене для встановлення систем класичного блискавкозахисту (Passive LPS) на великих виробничих та логістичних об'єктах. Щогла функціонує як автономний опорний вузол, що дозволяє винести точку перехоплення блискавки на необхідну проєктну висоту, повністю уникаючи механічного навантаження на конструктивні елементи будівель, покрівлю чи фасад.

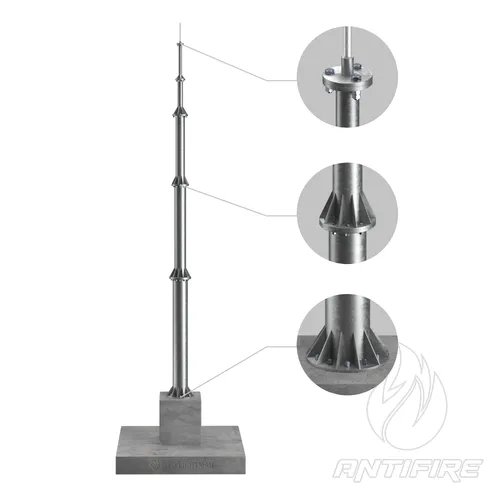

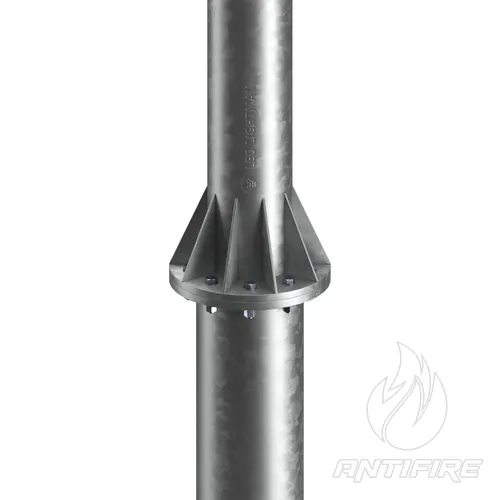

Конструкція розрахована відповідно до класу наслідків СС3 для 8-го вітрового району, що забезпечує стабільність навіть у складних кліматичних умовах. Збирання щогли здійснюється за допомогою фланцевих з'єднань, що дозволяє уникнути зварювальних робіт на об'єкті, зберегти цілісність антикорозійного цинкового покриття та мінімізувати час монтажу.

Інженерні особливості та переваги

• Статична надійність: Розрахунки конструкції та перевірка на вітрову стійкість здійснені профільним інститутом сталевих конструкцій ім. В.М. Шимановського.
• Корозійна стійкість: Гаряче цинкування методом занурення (80–110 мкм згідно з ISO 1461:2009) забезпечує тривалу експлуатацію конструкції (до 30 років без капітального ремонту).
• Зручність логістики: Максимальна довжина секції (6 м) спрощує транспортування на об'єкт, а фланцеві вузли дозволяють швидко зібрати щоглу на місці без застосування спеціалізованого зварювального обладнання.
• Оптимізація ваги: Поєднання сталевої бази та алюмінієвого приймального штиря (2 м) мінімізує масу вершини, знижуючи динамічні навантаження на фундамент при сильному вітрі.

Важлива інформація про проєктування

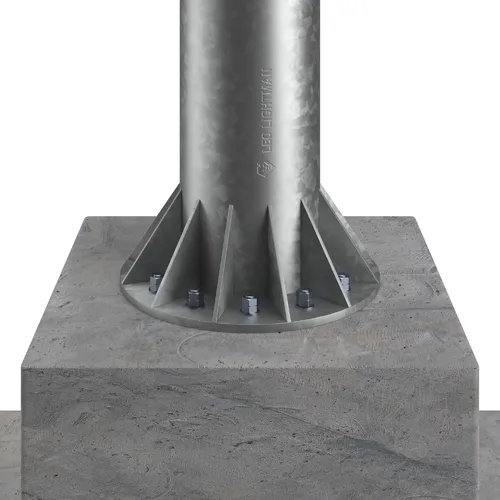

• Фундаментне рішення: Анкерна закладна (фундаментний блок) не входить у вартість конструкції та проєктується індивідуально залежно від типу ґрунту, геологічних умов майданчика та вітрових навантажень.
• Нормативна відповідність: Виріб відповідає вимогам ДСТУ EN 62305-3:2012, IEC 50164 та ISO 9001:2015.
• Сервіс: Щогла ідеально підходить для використання як центральної або додаткової точки приймання блискавки, забезпечуючи зручний доступ для періодичного огляду вузлів кріплення та системи уземлення.

Рекомендація: Ця модифікація дозволяє створити контрольовану висоту перехоплення блискавки для об'єктів зі складною геометрією покрівлі або великих виробничих майданчиків. Для визначення ефективного радіуса захисту (зони захисту) обов'язково керуйтеся проєктною документацією з урахуванням класу блискавкозахисту (LPS) вашого об'єкта.
