Окремостоячий блискавкоприймач 25 м - 410251, Leo Lightman

Опис та призначення

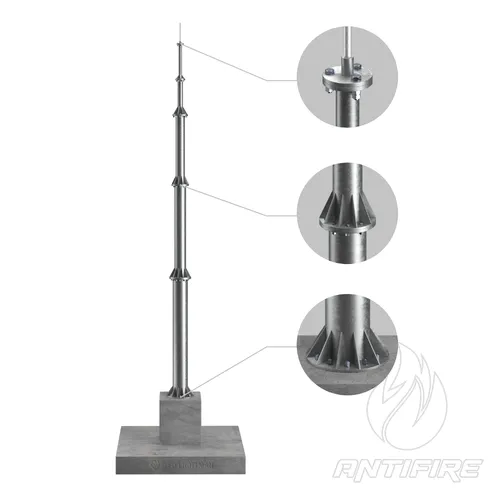

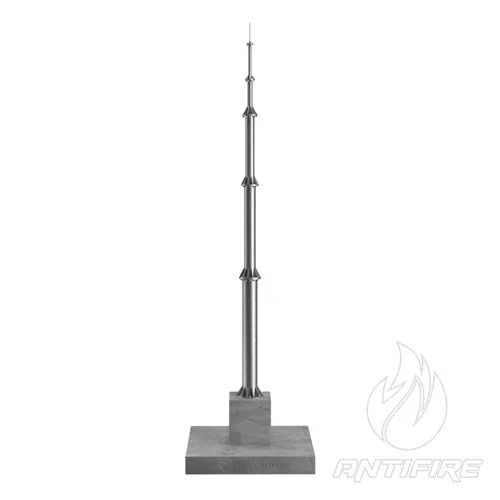

Висотна щоглова конструкція 25 метрів від LEO LIGHTMAN — це професійне інженерне рішення, призначене для встановлення систем пасивного блискавкозахисту (Passive LPS) на великих виробничих майданчиках, логістичних центрах та територіях з комплексною інфраструктурою. Конструкція функціонує як автономний опорний вузол, що дозволяє винести точку перехоплення блискавки на необхідну проєктну висоту без механічного навантаження на конструктивні елементи будівель, покрівлю чи фасад.

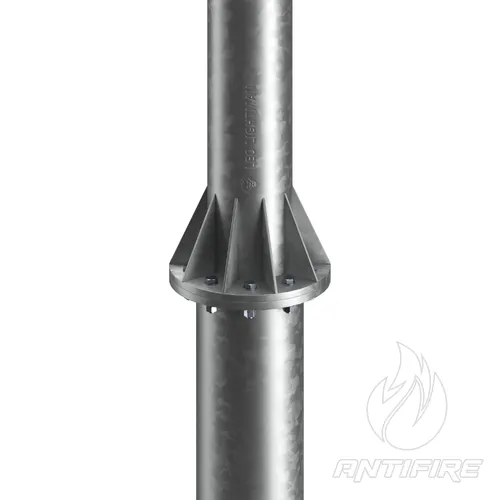

Система спроєктована відповідно до класу наслідків СС3 для 8-го вітрового району, що гарантує високу механічну стійкість у складних кліматичних умовах. Збирання щогли здійснюється за допомогою фланцевих з'єднань, що дозволяє уникнути зварювальних робіт на об'єкті, зберегти цілісність антикорозійного цинкового покриття та мінімізувати час монтажу.

Інженерні особливості та переваги

• Статична надійність: Розрахунки конструкції та перевірка на вітрову стійкість здійснені профільним інститутом сталевих конструкцій ім. В.М. Шимановського.
• Корозійна стійкість: Гаряче цинкування методом занурення (80–110 мкм згідно з ISO 1461:2009) забезпечує тривалу експлуатацію конструкції (до 30 років без капітального ремонту).

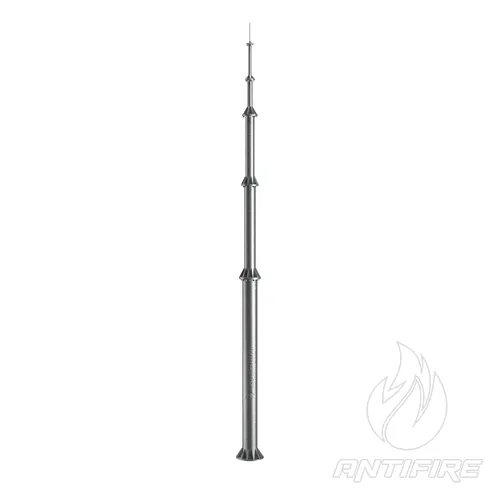

• Зручність логістики: Секційна конструкція з максимальною довжиною секції 6 м спрощує транспортування на об'єкт, а фланцеві вузли дозволяють швидко зібрати щоглу без застосування спеціалізованого зварювального обладнання.
• Оптимізація ваги: Поєднання сталевої бази та алюмінієвого приймального стрижня (2 м) знижує масу вершини, зменшуючи динамічні навантаження на конструкцію при вітрових навантаженнях.

Важлива інформація для проєктування

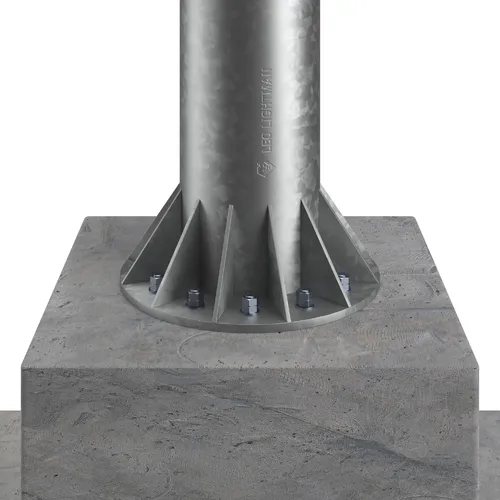

• Фундаментне рішення: Анкерна закладна (фундаментний блок) не входить у вартість конструкції та проєктується індивідуально залежно від типу ґрунту, геологічних особливостей майданчика та вітрових навантажень.
• Нормативна відповідність: Виріб відповідає вимогам ДСТУ EN 62305-3:2012, IEC 50164 та ISO 9001:2015.
• Гнучкість розміщення: Конструкція дозволяє враховувати під'їзні шляхи, огорожі та інженерні комунікації, забезпечуючи оптимальне розташування без прив'язки до геометрії даху будівлі.

Рекомендація: Ця модифікація дозволяє створити контрольовану точку перехоплення блискавки в межах великих виробничих територій. Для визначення ефективного радіуса захисту (зони захисту блискавковідводу) обов'язково керуйтеся проєктною документацією з урахуванням класу блискавкозахисту (LPS) вашого об'єкта.
