Окремостоячий блискавкоприймач 20 м - 410201, Leo Lightman
Опис та призначення

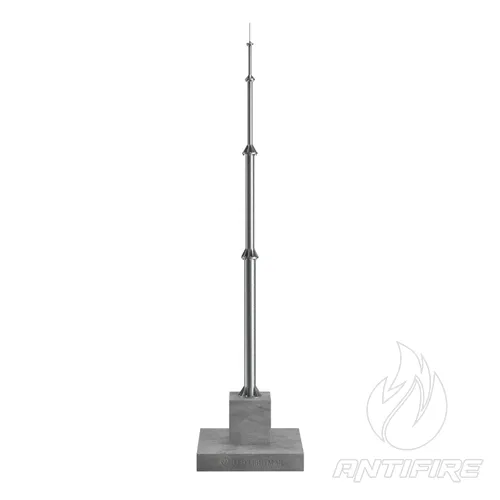

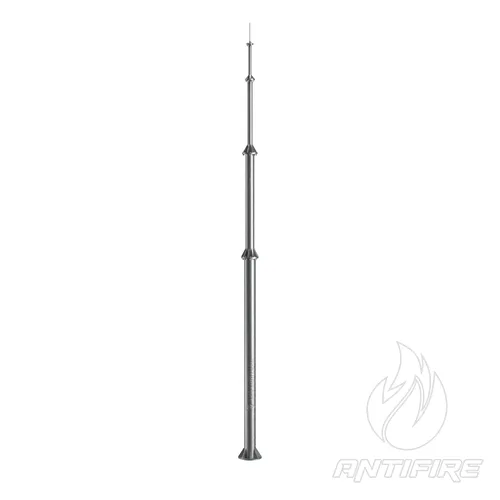

Окремостоячий блискавкоприймач 20 м (StZn/Al) LEO LIGHTMAN (арт. 410201) — це збірна щоглова конструкція, призначена для побудови класичної пасивної системи зовнішнього блискавкозахисту (LPS) без активної головки. Щогла функціонує як самостійна точка перехоплення розрядів блискавки, що робить її незамінною на об'єктах, де на дахах споруд немає конструктивно зручного чи безпечного місця для кріплення високих приймальних стрижнів.
Сфера застосування та призначення
Модифікація висотою 20 метрів розроблена для захисту об’єктів з різною висотою навколишніх споруд, інженерних майданчиків та будівель зі складною геометрією покрівлі. Щогла є базовим рішенням для:
- Промислових та виробничих підприємств.
- Великих логістичних комплексів, складів та терміналів.
- Об'єктів інфраструктури з підвищеними вимогами до висоти блискавкоприймання.
Конструктивні переваги
- Комбіновані матеріали: Потужна несуча частина зі сталі забезпечує стійкість до механічних та вітрових навантажень, а 2-метрова приймальна частина з алюмінієвого круга полегшує верхній вузол щогли.

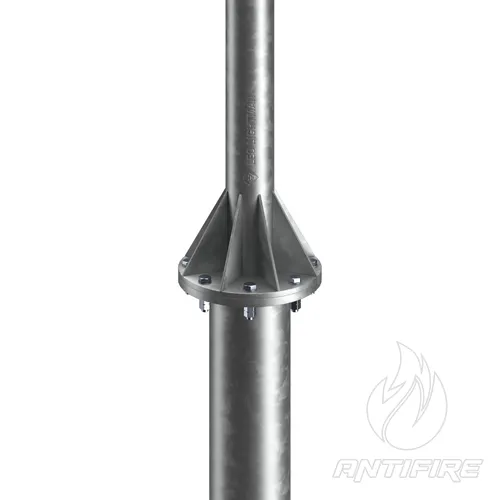

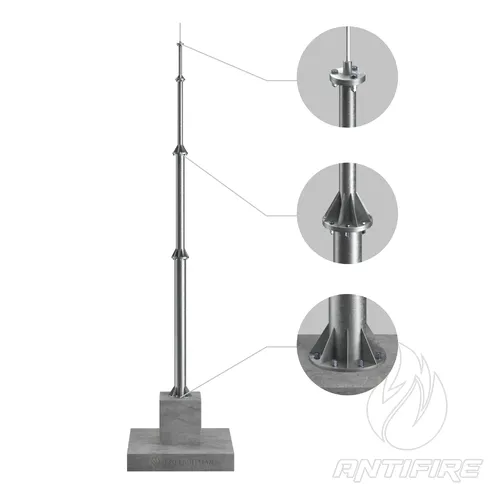

- Секційна структура та беззварний монтаж: Модульна конструкція суттєво спрощує транспортування на об'єкт. Складання секцій здійснюється через надійні фланцеві з’єднання без застосування зварювальних робіт.
- Антикорозійний захист: Гаряче цинкування методом занурення створює захисний шар товщиною 80–110 мкм (згідно з ISO 1461:2009), що забезпечує тривалий термін служби конструкції навіть за умов високої корозійної активності середовища.
Специфікація кріпильних елементів (метизи в комплекті)
- Болт М10 (6gx50.88 ГОСТ 7798-70, довжина 50 мм) — 10 шт.
- Болт М8 (6gx40.88 ГОСТ 7798-70, довжина 40 мм) — 17 шт.
- Гайка М10 (6Н.5 ГОСТ 5915-70) — 20 шт.
- Гайка М8 (6Н.5 ГОСТ 5915-70) — 34 шт.
- Шайба C.10 (01.08кп.016 ГОСТ 11371-78) — 20 шт.
- Шайба C.8 (01.08кп.016 ГОСТ 11371-78) — 34 шт.
- Гвинт DIN 965 М6х12 A2 — 2 шт.

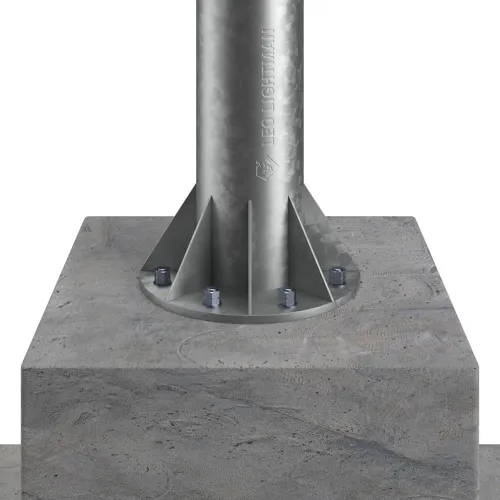

Інженерна рекомендація щодо підбору: Встановлення високої 20-метрової щогли вимагає обов'язкового розрахунку та перевірки міцності залізобетонного фундаменту або анкерного вузла. Перед замовленням необхідно врахувати вітровий район експлуатації та розробити чітку інженерну схему надійного під’єднання струмовідводів до контуру уземлення.
сталь гарячого цинкування (StZn)
| Параметр / Компонент | Технічні стандарти та параметри |
|---|---|
| Артикул | 410201 |
| Загальна висота щогли | 20 м |
| Секції (труби електрозварні) | Ø48x3,5 / Ø76x4 / Ø127x4 / Ø168x6 мм (ДСТУ 8943:2019) |
| Фланці (листовий прокат) | Товщина 4 мм / 6 мм / 8 мм / 10 мм / 12 мм (ДСТУ 8540:2015) |

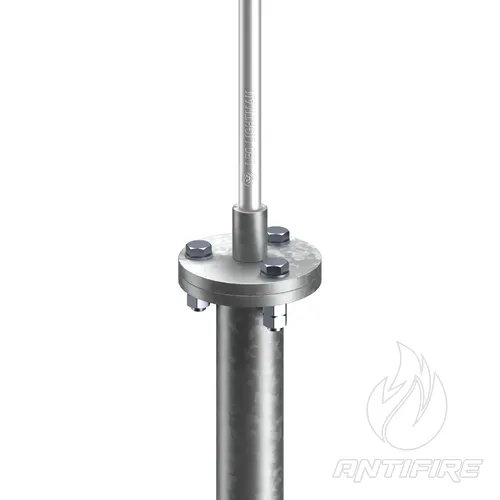

| Приймальний наконечник (верх 2 м) | Круг алюмінієвий Ø16 мм |
| Втулка для верху ОБП | Прокат сталевий гарячекатаний круглий Ø25 мм (ДСТУ 4738:2007) |
| Тип антикорозійного покриття | Гаряче цинкування (80-110 мкм) згідно з ISO 1461:2009 / ГОСТ 9.307-89 |
| Довговічність покриття | Відповідно до категорій корозійної активності UNI EN ISO 14713 |
