Окремостоячий блискавкоприймач 19 м - 410191, Leo Lightman

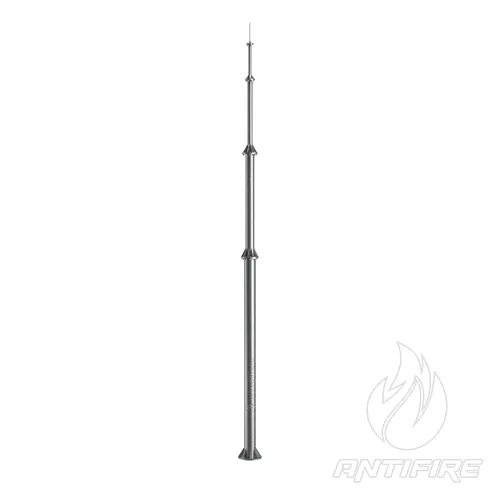

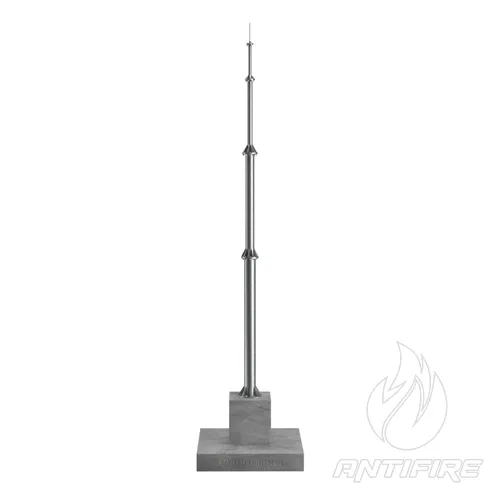

Окремостоячий блискавкоприймач 19 м (StZn/Al) LEO LIGHTMAN (арт. 410191) — це високотна щоглова конструкція збірного типу, яка використовується як самостійна пасивна точка перехоплення грозових розрядів у складі зовнішніх систем блискавкозахисту (LPS). Модель дозволяє винести блискавкоприймальну частину за межі споруди, що значно спрощує розрахунок безпечних відстаней до інших інженерних комунікацій та покрівельного обладнання.

Сфера застосування та призначення

Модифікація висотою 19 метрів розроблена для об'єктів з відкритими майданчиками, високими дахами або складною конфігурацією забудови, де монтаж безпосередньо на фасад чи покрівлю є технічно неможливим або небажаним. Конструкція застосовується на:

• Відкритих промислових, складських та комерційних територіях.
• Великих логістичних центрах та вантажних терміналах.
• Об'єктах інфраструктури з підвищеними вимогами до висоти розташування блискавкоприймачів.

Конструктивні переваги та особливості

• Продуманий вибір матеріалів (StZn/Al): Потужна несуча частина зі сталі забезпечує стійкість до механічних та вітрових навантажень, а 2-метровий алюмінієвий наконечник полегшує верхній вузол щогли, зберігаючи високу електропровідність.

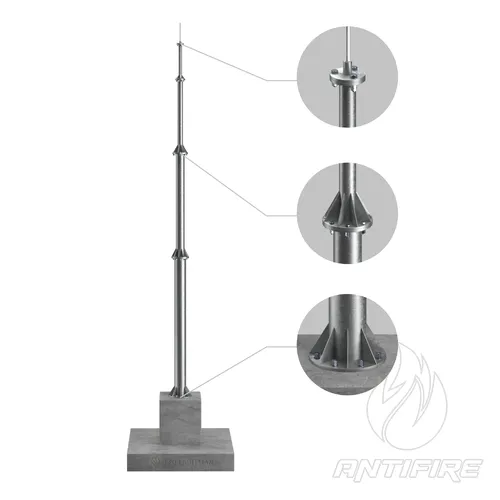

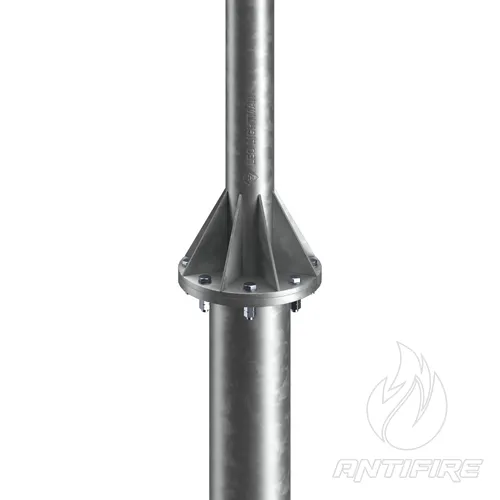

• Модульна беззварна збірка: Секційна конструкція полегшує доставку виробу на об'єкт. Складання елементів здійснюється за допомогою надійних фланцевих з'єднань, що повністю виключає потребу у зварювальних роботах.
• Довговічний антикорозійний захист: Покриття, нанесене методом гарячого цинкування зануренням (товщина шару 80–110 мкм), забезпечує тривалий термін експлуатації конструкції відповідно до строгих норм стійкості до корозії UNI EN ISO 14713.
• Оптимізація заземлення: Конструкція дозволяє сформувати блискавкоприймальну точку на окремій опорі саме в тому місці майданчика, де технічно найпростіше організувати та обслуговувати контур струмовідводу.

Комплектація кріплення (метизи в комплекті)

• Болт М10 (6gx50.88 ГОСТ 7798-70, довжина 50 мм) — 10 шт.
• Болт М8 (6gx40.88 ГОСТ 7798-70, довжина 40 мм) — 17 шт.
• Гайка М10 (6Н.5 ГОСТ 5915-70) — 20 шт.
• Гайка М8 (6Н.5 ГОСТ 5915-70) — 34 шт.
• Шайба C.10 (01.08кп.016 ГОСТ 11371-78) — 20 шт.
• Шайба C.8 (01.08кп.016 ГОСТ 11371-78) — 34 шт.
• Гвинт DIN 965 М6х12 A2 — 2 шт.

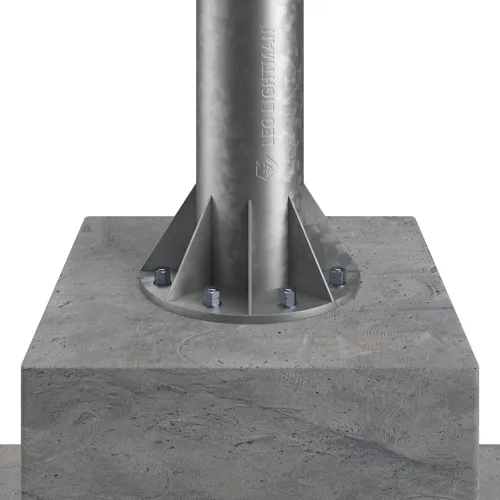

Рекомендація для проектувальників: Оскільки щогла належить до висотних інженерних конструкцій, перед замовленням необхідно виконати перевірку та точний розрахунок параметрів фундаменту або анкерного вузла з урахуванням специфіки конкретного вітового району експлуатації, а також погодити схему надійного приєднання виробу до загального контуру уземлення об'єкта.
