Окремостоячий блискавкоприймач 18 м - 410181, Leo Lightman
Опис та призначення

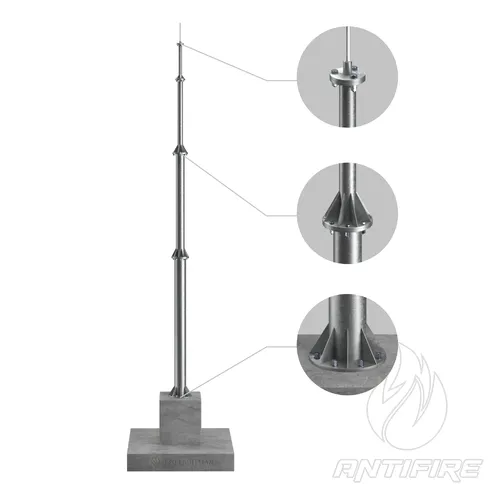

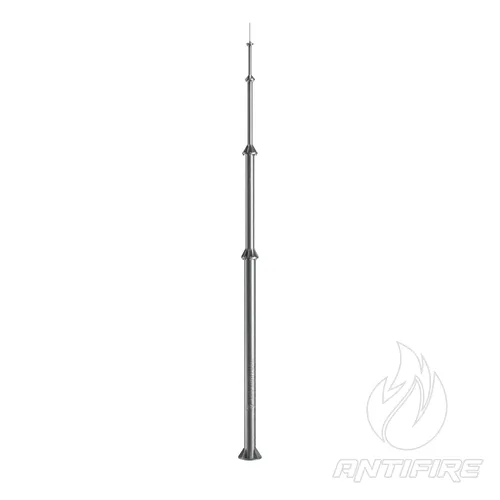

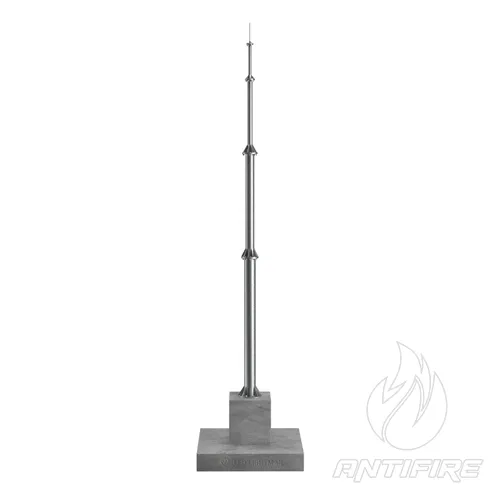

Окремостоячий блискавкоприймач 18 м (StZn/Al) LEO LIGHTMAN (арт. 410181) — це збірна щоглова конструкція, яка використовується як самостійна пасивна точка перехоплення грозових розрядів у складі зовнішніх систем блискавкозахисту (LPS). Модель ідеально підходить для випадків, коли монтаж безпосередньо на дах чи фасад є неможливим, технічно обмеженим або небажаним через архітектурні особливості будівлі.
Для яких задач підходить
Модифікація висотою 18 метрів є базовим елементом для захисту об'єктів з підвищеними вимогами до висоти блискавкоприймання. Основний практичний акцент цієї моделі:
- Периметральний захист великих відкритих зон та окремих технологічних майданчиків.
- Формування захисного контуру промислових, складських та логістичних комплексів.
- Локальне розміщення безпосередньо біля потенційно вразливих зон або над окремим інженерним обладнанням на майданчику.
Конструктивні переваги та особливості
- Комбіноване виконання (StZn/Al): Несуча конструкція виготовлена зі сталі з гарячим цинкуванням (StZn), що гарантує високу механічну стійкість. Верхні 2 метри приймальної частини виконані з алюмінієвого круга, що суттєво полегшує масу верхнього вузла, зменшуючи навантаження на основу.

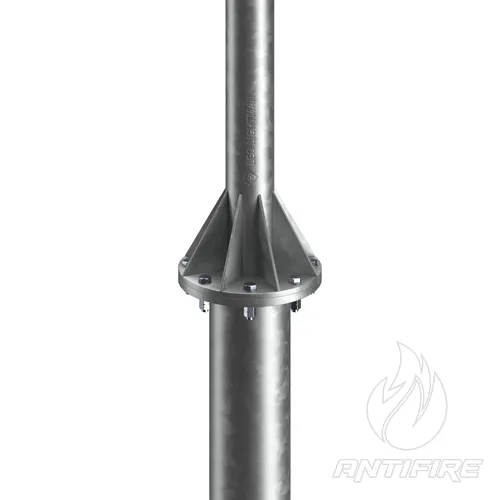

- Модульна беззварна збірка: Секційна структура полегшує логістику та доставку щогли на об'єкт. Складання сегментів здійснюється за допомогою надійних фланцевих з'єднань, що виключає потребу у проведенні зварювальних робіт.
- Антикорозійна стійкість: Захисне цинкове покриття товщиною 80–110 мкм нанесене методом занурення відповідно до ISO 1461:2009, що забезпечує тривалий термін служби конструкції до першого ремонту згідно з нормами UNI EN ISO 14713.
Специфікація кріплення (метизи в комплекті)
- Болт М10 (6gx50.88 ГОСТ 7798-70, довжина 50 мм) — 10 шт.
- Болт М8 (6gx40.88 ГОСТ 7798-70, довжина 40 мм) — 17 шт.
- Гайка М10 (6Н.5 ГОСТ 5915-70) — 20 шт.
- Гайка М8 (6Н.5 ГОСТ 5915-70) — 34 шт.
- Шайба C.10 (01.08кп.016 ГОСТ 11371-78) — 20 шт.
- Шайба C.8 (01.08кп.016 ГОСТ 11371-78) — 34 шт.
- Гвинт DIN 965 М6х12 A2 — 2 шт.

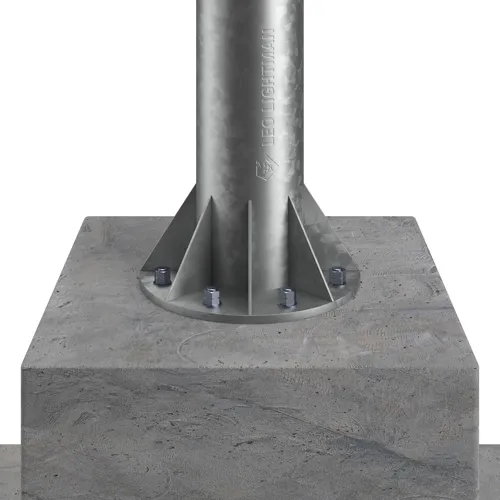

Важливо для проєктування: Параметри окремостоячої щогли мають чітко розраховуватися за проєктом LPS відповідно до геометричних параметрів об'єкта. Перед замовленням обов'язково перевірте готовність фундаменту або анкерного вузла під заплановані вітрові навантаження вашого регіону, а також узгодьте технологічну схему приєднання виробу до контуру струмовідводів та уземлення.
сталь гарячого цинкування (StZn)
| Елемент щогли | Матеріал та технічні стандарти |
|---|---|
| Артикул виробника | 410181 |
| Загальна висота щогли | 18 м |
| Несучі секції | Труба сталева електрозварна прямошовна (ДСТУ 8943:2019 / ГОСТ 10704-91) |
| З'єднувальні фланці | Прокат листовий гарячекатаний (ДСТУ 8540:2015) |
| Приймальна частина (верх) | Круг алюмінієвий Ø16 мм (довжина 2 м) |
| Втулка для верху ОБП | Прокат сталевий гарячекатаний круглий (ДСТУ 4738:2007) |
| Тип антикорозійного захисту | Гаряче цинкування зануренням (80-110 мкм) згідно з ISO 1461:2009 / ГОСТ 9.307-89 |
| Тип монтажних з'єднань | Фланцеве (болтове) |
