Окремостоячий блискавкоприймач 17 м - 410171, Leo Lightman

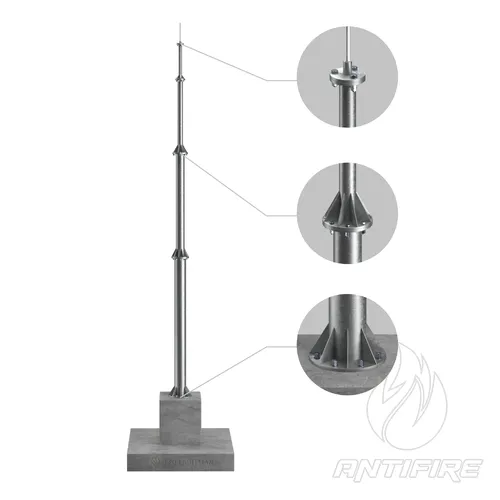

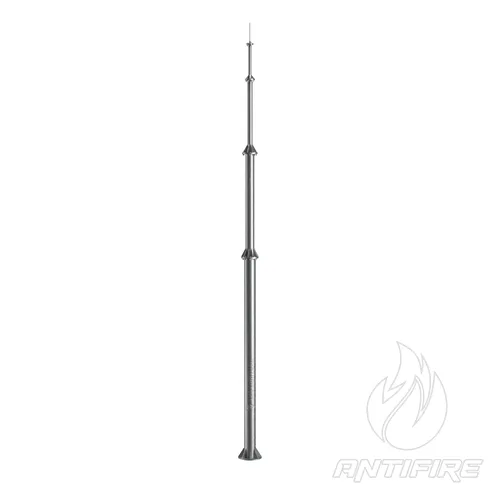

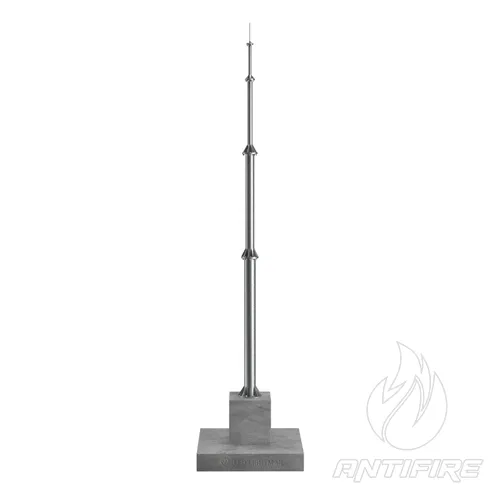

Окремостоячий блискавкоприймач 17 м (StZn/Al) LEO LIGHTMAN (арт. 410171) — це збірна щоглова конструкція пасивного типу, призначена для перехоплення прямих ударів блискавки та безпечного відведення струму через струмовводи в контур уземлення. Окремостояче виконання дозволяє винести систему блискавкоприймання за межі споруди, що є незамінним для об'єктів зі складною геометрією покрівлі або у випадках, коли монтаж безпосередньо на дах чи фасад є небажаним.

Сфера застосування та призначення

Модифікація висотою 17 метрів використовується як базовий елемент зовнішньої системи блискавкозахисту (LPS) на об'єктах із підвищеними вимогами до висоти блискавкоприймання. Щогла призначена для встановлення біля таких об'єктів:

• Промислові та виробничі будівлі.
• Складські комплекси та великі логістичні зони.
• Інженерні та технологічні майданчики.

Конструктивні переваги та особливості

• Проєктування «з нуля»: Головний практичний акцент цієї модифікації — можливість закласти щоглу як незалежний конструктивний елемент ще на етапі розробки проєкту, що дозволяє заздалегідь розрахувати зони захисту та оптимізувати прокладання струмовідводів.
• Надійні комбіновані матеріали (StZn/Al): Несучі секції виготовлені зі сталі з гарячим цинкуванням (StZn) для стійкості до механічних навантажень. Приймальний наконечник (верхні 2 метри) виконаний з алюмінієвого круга Ø16 мм, що суттєво зменшує масу верхнього вузла щогли.

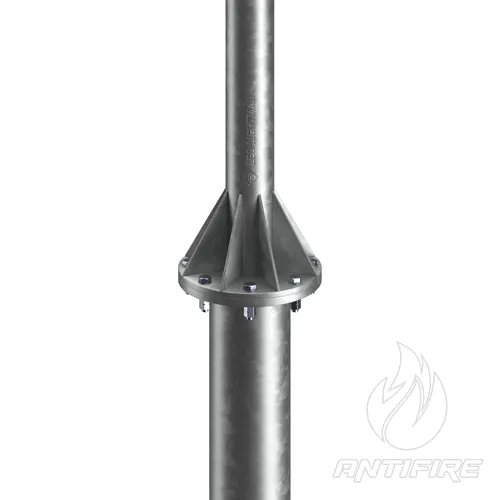

• Модульність та беззварна збірка: Секційна конструкція значно спрощує доставку виробу на об'єкт. Складання сегментів здійснюється за допомогою надійних фланцевих з'єднань, що повністю виключає зварювальні роботи під час монтажу.
• Довговічний антикорозійний захист: Шар гарячого цинкування товщиною 80–110 мкм (відповідно до ISO 1461:2009) гарантує тривалий термін експлуатації конструкції під відкритим небом згідно з нормами стійкості UNI EN ISO 14713.

Комплектація металовиробами (метизи в комплекті)

• Болт М10 (6gx50.88 ГОСТ 7798-70, довжина 50 мм) — 10 шт.
• Болт М8 (6gx40.88 ГОСТ 7798-70, довжина 40 мм) — 17 шт.
• Гайка М10 (6Н.5 ГОСТ 5915-70) — 20 шт.
• Гайка М8 (6Н.5 ГОСТ 5915-70) — 34 шт.
• Шайба C.10 (01.08кп.016 ГОСТ 11371-78) — 20 шт.
• Шайба C.8 (01.08кп.016 ГОСТ 11371-78) — 34 шт.
• Гвинт DIN 965 М6х12 A2 — 2 шт.

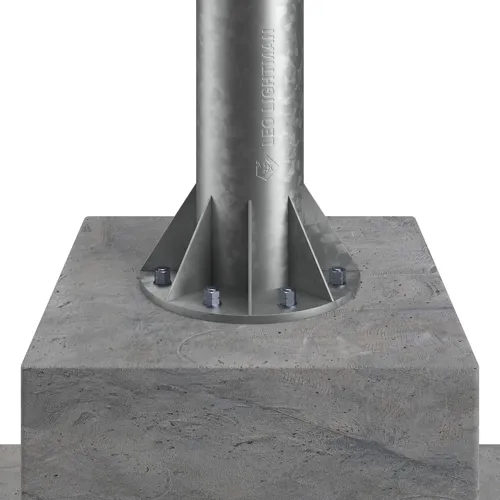

Важливо для проєктування та монтажу: Установка блискавкоприймача здійснюється на заздалегідь підготовлену основу. У проєктній документації параметри щогли необхідно обов'язково перевіряти на відповідність вітровим навантаженням регіону експлуатації, розраховувати під неї фундаментну частину (або анкерний вузол) та погоджувати схему надійного інтегрування в загальний контур уземлення.
