Окремостоячий блискавкоприймач 16 м - 410161, Leo Lightman

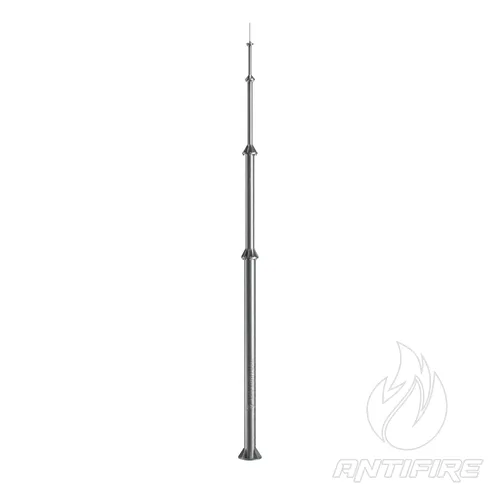

Окремостоячий блискавкоприймач 16 м (StZn/Al) LEO LIGHTMAN (арт. 410161) — це збірна щоглова конструкція, призначена для побудови класичної пасивної системи зовнішнього блискавкозахисту (LPS) без активної головки. Вона функціонує як самостійна точка перехоплення грозових розрядів, дозволяючи захистити об'єкт без монтажу кріплень на фасаді чи покрівлі споруди.

Сфера застосування та призначення

Модифікація висотою 16 метрів розроблена для об'єктів з відкритими майданчиками, високими дахами або складною конфігурацією забудови. Особливо ефективне це рішення для комерційних та промислових територій, коли на покрівлі будівлі недостатньо місця для встановлення масивних триног або баластних основ. Щогла застосовується на таких локаціях:

• Промислові підприємства та виробничі зони.
• Великі складські комплекси та логістичні термінали.
• Інфраструктурні об'єкти з підвищеними вимогами до висоти блискавкоприймання.

Конструктивні переваги та особливості

• Ефективне комбінування: Для захисту великих територій архітектура щогли дозволяє легко об'єднувати кілька окремостоячих приймальних точок у єдину комплексну систему LPS.
• Продуманий підбір матеріалів (StZn/Al): Надійна несуча сталева конструкція забезпечує високу стійкість до механічних і вітрових навантажень. Полегшена 2-метрова приймальна частина з алюмінієвого круга суттєво зменшує загальну масу верхнього вузла, зберігаючи максимальну електропровідність.

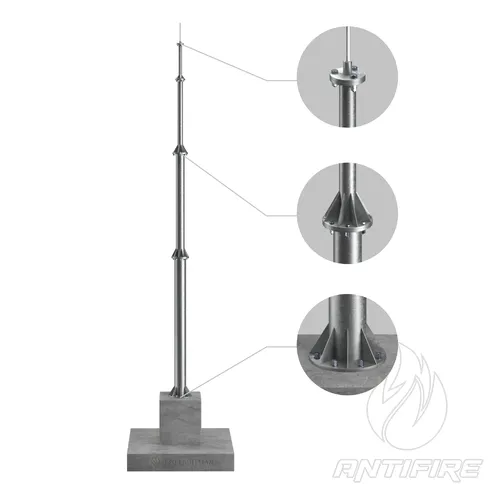

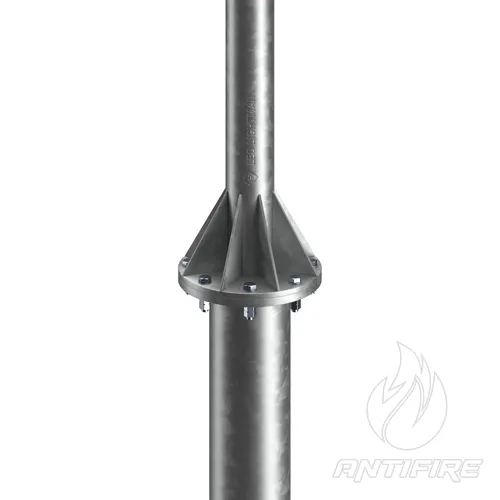

• Беззварний секційний монтаж: Модульна структура полегшує логістику та доставку щогли на об'єкт. Складання секцій здійснюється через надійні фланцеві з’єднання за допомогою болтів без застосування зварювання.
• Тривалий захист від корозії: Гаряче цинкування методом занурення формує захисний шар товщиною 80–110 мкм (згідно з ISO 1461:2009 / ГОСТ 9.307-89), що гарантує тривалий термін служби виробу під відкритим небом відповідно до норм UNI EN ISO 14713.

Специфікація кріпильних елементів (метизи в комплекті)

• Болт М10 (6gx50.88 ГОСТ 7798-70, довжина 50 мм) — 10 шт.
• Болт М8 (6gx40.88 ГОСТ 7798-70, довжина 40 мм) — 17 шт.
• Гайка М10 (6Н.5 ГОСТ 5915-70) — 20 шт.
• Гайка М8 (6Н.5 ГОСТ 5915-70) — 34 шт.
• Шайба C.10 (01.08кп.016 ГОСТ 11371-78) — 20 шт.
• Шайба C.8 (01.08кп.016 ГОСТ 11371-78) — 34 шт.
• Гвинт DIN 965 М6х12 A2 — 2 шт.

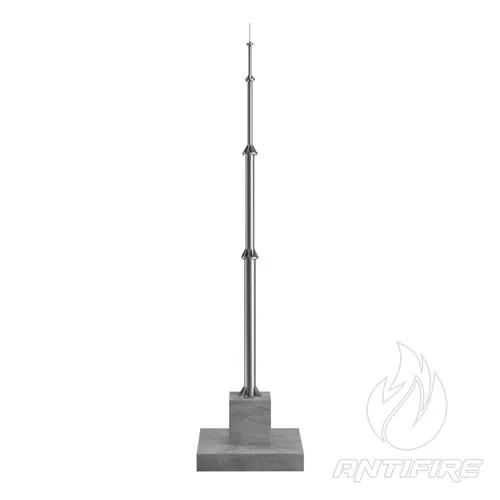

Інженерна рекомендація: Установка конструкції такого типу вимагає обов'язкового розрахунку параметрів залізобетонного фундаменту або анкерного вузла. Перед замовленням важливо закласти щоглу в проєкт зовнішнього блискавкозахисту, детально перевірити відповідність вітровому району експлуатації та розробити схему надійного приєднання виробу до контуру струмовідводів.
