Окремостоячий блискавкоприймач 15 м - 410151, Leo Lightman

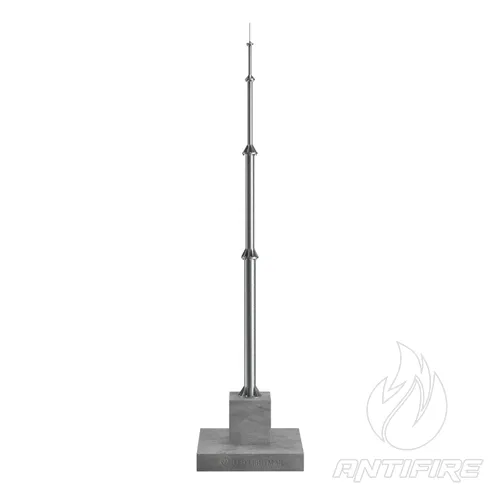

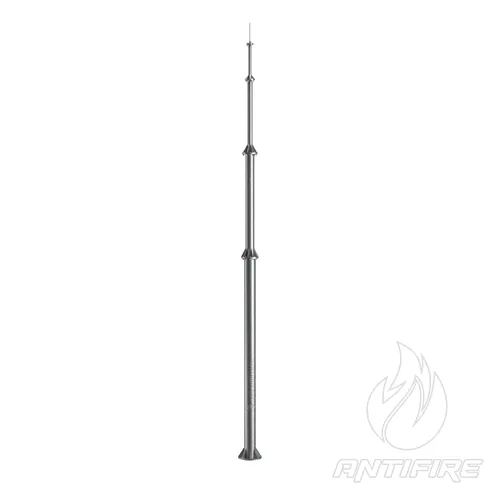

Окремостоячий блискавкоприймач 15 м (StZn/Al) LEO LIGHTMAN (арт. 410151) — це збірна щоглова конструкція пасивного типу, яка використовується як самостійна точка перехоплення грозових розрядів у складі зовнішніх систем блискавкозахисту (LPS). Модель дозволяє винести блискавкоприймальну частину за межі споруди, надаючи інженерам максимальну свободу у виборі висоти й точки встановлення порівняно з даховими системами.

Сфера застосування та призначення

Модифікація висотою 15 метрів є оптимальним вибором для об'єктів з відкритими технологічними зонами, високими покрівлями або складною конфігурацією забудови, де необхідно підняти точку перехоплення або винести її за периметр споруд. Щогла розроблена для встановлення на таких локаціях:

• Відкриті промислові майданчики та виробничі підприємства.
• Великі складські комплекси та логістичні центри.
• Комерційні та інфраструктурні об'єкти з підвищеними вимогами до безпеки.

Конструктивні переваги та особливості

• Продуманий маршрут заземлення: Головний практичний акцент цієї модифікації — зручність її інтеграції в складні системи з кількома струмовідводами та забезпечення чітко контрольованого шляху відведення струму блискавки до контуру уземлення.

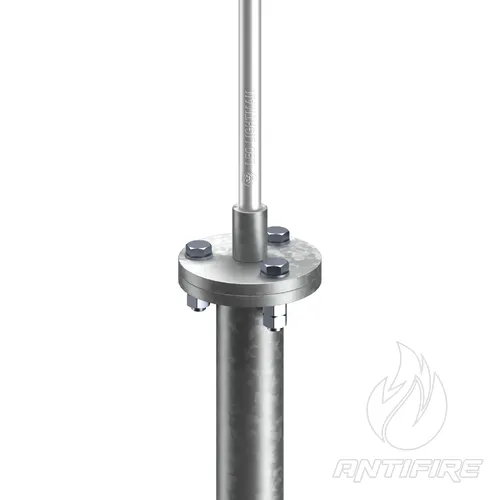

• Комбіноване виконання (StZn/Al): Несучий каркас виконаний із міцної сталі, а 2-метровий приймальний наконечник — з алюмінієвого круга Ø16 мм. Це дозволяє суттєво знизити масу верхнього вузла щогли при збереженні високої електропровідності.

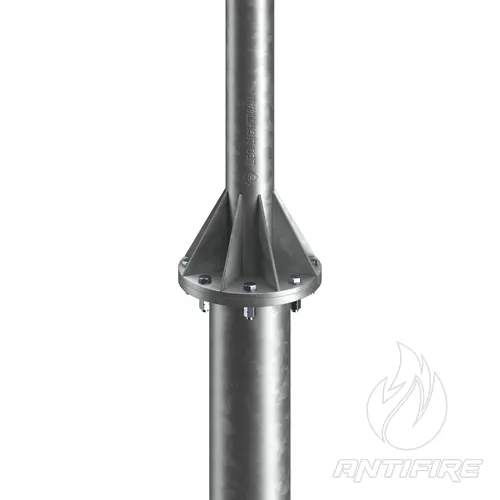

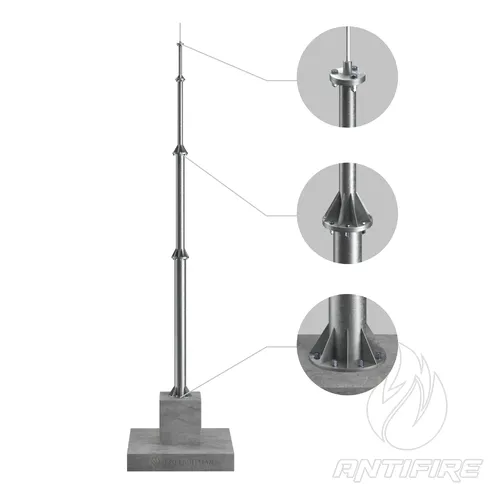

• Модульна беззварна збірка: Секційна структура полегшує логістику та доставку. Складання сегментів здійснюється за допомогою фланцевих болтових з'єднань, що повністю виключає необхідність проведення зварювальних робіт на об'єкті.
• Довговічний антикорозійний захист: Гаряче цинкування методом занурення (шар 80–110 мкм відповідно до ISO 1461:2009 / ГОСТ 9.307-89) гарантує тривалий термін експлуатації конструкції під відкритим небом згідно з нормами UNI EN ISO 14713.

Розрахункові навантаження та стійкість (згідно з ДБН та ДСТУ)

Конструкція розрахована та верифікована під наступні експлуатаційні фактори:

• Власна вага: Враховано постійне навантаження від ваги металоконструкцій щогли.
• Вітрове навантаження: Розраховано для 4-го вітрового району за характеристичними значеннями вітрового тиску (тип місцевості І) із розрахунковим терміном експлуатації споруди 25 років згідно з ДБН В.1.2-2:2006.
• Сейсмічне навантаження: Конструкція стійка до сейсмічної активності майданчика будівництва інтенсивністю до 8 балів (категорія ґрунту — ІІ) відповідно до ДБН В.1.1-12:2014.
• Клас відповідальності споруди: СС3 (найвищий рівень надійності та безпеки згідно з ДБН В.1.2-14:2018).

Сертифікація продукції

• Сертифікат відповідності № UA.021.00140-21
• Сертифікат системи менеджменту якості ISO 9001:2015 (№ 3800129)
• Сертифікат системи екологічного менеджменту ISO 45001:2018 (№ 3800120)

Специфікація кріпильних елементів (метизи в комплекті)

• Болт М10 (6gx50.88 ГОСТ 7798-70, довжина 50 мм) — 10 шт.
• Болт М8 (6gx40.88 ГОСТ 7798-70, довжина 40 мм) — 17 шт.
• Гайка М10 (6Н.5 ГОСТ 5915-70) — 20 шт.
• Гайка М8 (6Н.5 ГОСТ 5915-70) — 34 шт.
• Шайба C.10 (01.08кп.016 ГОСТ 11371-78) — 20 шт.
• Шайба C.8 (01.08кп.016 ГОСТ 11371-78) — 34 шт.
• Гвинт DIN 965 М6х12 A2 — 2 шт.

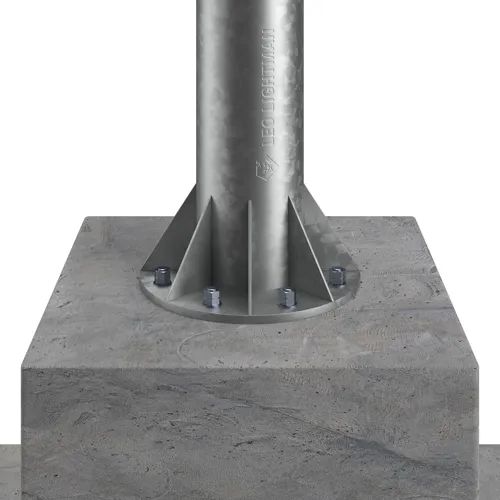

Важливо для проєктування: З огляду на високий клас відповідальності (СС3) та значну масу виробу, перед замовленням необхідно виконати точний розрахунок параметрів залізобетонного фундаменту або анкерного вузла. Також слід обов'язково узгодити відповідність вітрового району експлуатації та технологічну схему інтеграції щогли в контур уземлення об'єкта.
