Окремостоячий блискавкоприймач 13 м - 410131, Leo Lightman

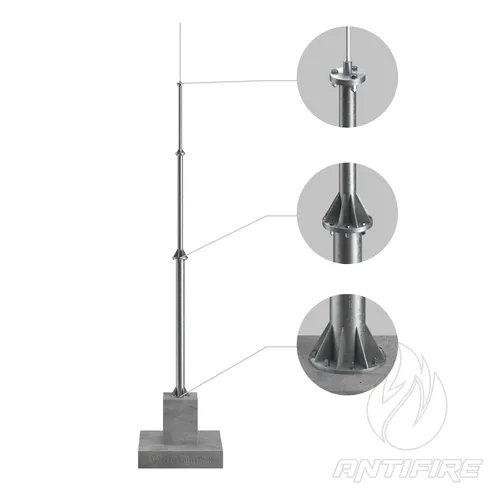

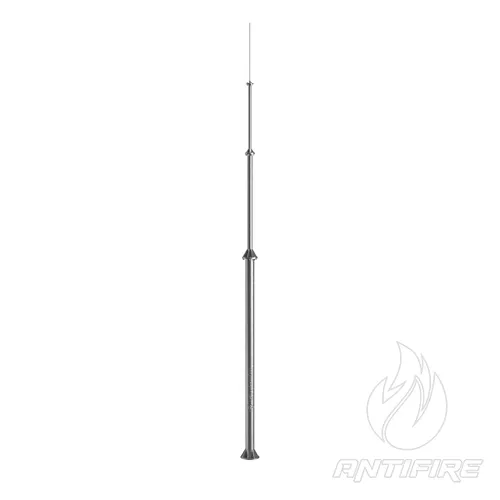

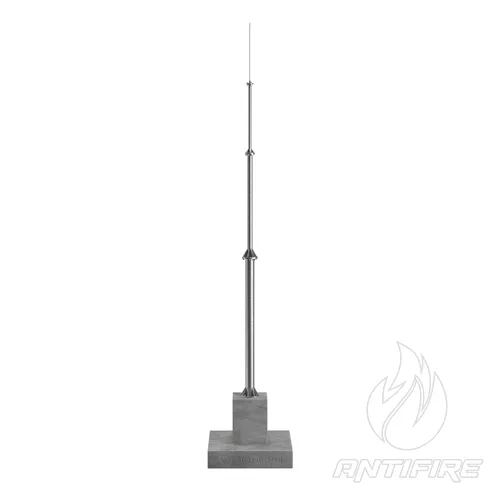

Окремостоячий блискавкоприймач 13 м (StZn/Al) LEO LIGHTMAN (арт. 410131) — це збірна щоглова конструкція пасивного типу, яка використовується як самостійна точка перехоплення грозових розрядів у складі зовнішніх систем блискавкозахисту (LPS). Модель дозволяє сформувати надійний захисний контур без монтажу кріплень на фасаді чи покрівлі споруди, забезпечуючи безпечне відведення струму через струмовводи в контур уземлення.

Для яких задач підходить

Модифікація висотою 13 метрів є базовим елементом для середніх за масштабом об'єктів та відкритих зон. Вибір цієї висоти є доцільним, коли нижчі щогли вже не забезпечують потрібної геометрії захисної зони за проєктним розрахунком. Щогла застосовується на таких локаціях:

• Середні промислові підприємства та комерційні об'єкти.
• Складські території, логістичні комплекси та відкриті зони зберігання.
• Об'єкти, де архітектура даху або специфіка покрівельних матеріалів унеможливлює стандартний даховий монтаж.

Конструктивні переваги та особливості

• Локалізація захисту: Головний практичний акцент цієї модифікації — можливість змістити приймальну точку до найбільш ризикової чи технологічно вразливої ділянки території. Окреме розташування щогли також значно спрощує регулярний візуальний контроль стану контактних з'єднань під час експлуатації.
• Продумана комбінація матеріалів (StZn/Al): Несучий каркас виготовлений із міцної сталі з гарячим цинкуванням (StZn) для стійкості до високих механічних та вітрових навантажень. Приймальний наконечник (верхні 2 метри) виконаний з алюмінієвого круга Ø16 мм, що суттєво зменшує загальну масу верхнього вузла щогли.

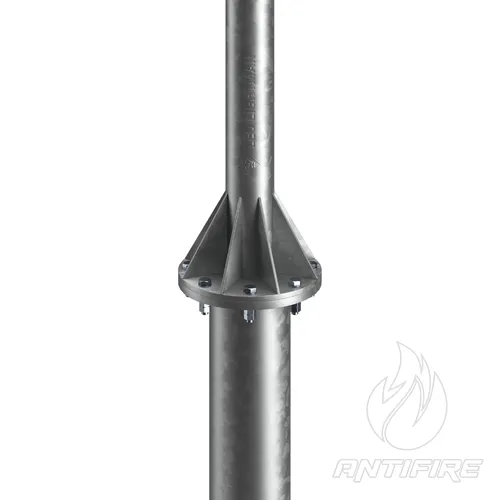

• Беззварний модульний монтаж: Секційна конструкція спрощує логістику та доставку виробу на об'єкт. Складання сегментів між собою здійснюється за допомогою надійних фланцевих з'єднань, що повністю виключає потребу у проведенні зварювальних робіт.
• Довговічний антикорозійний захист: Покриття товщиною 80–110 мкм нанесене методом гарячого цинкування зануренням згідно з ISO 1461:2009 / ГОСТ 9.307-89. Це гарантує тривалий термін експлуатації під відкритим небом відповідно до стандартів UNI EN ISO 14713.

Специфікація кріплення (метизи в комплекті)

Фіксація фланцевих з'єднань цієї модифікації здійснюється за допомогою наступного комплекту кріпильних елементів:

• Болт М8 (6gx40.88 ГОСТ 7798-70, довжина 40 мм) — 17 шт.
• Гайка М8 (6Н.5 ГОСТ 5915-70) — 34 шт.
• Шайба C.8 (01.08кп.016 ГОСТ 11371-78) — 34 шт.
• Гвинт DIN 965 М6х12 A2 — 2 шт.

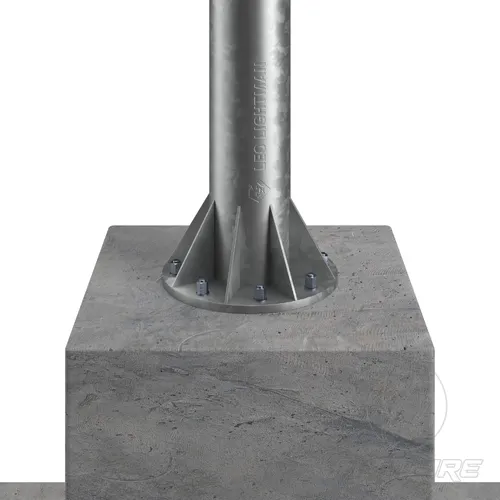

Що врахувати перед замовленням: Монтаж щогли здійснюється на підготовлену бетонну чи ґрунтову основу за допомогою анкерного комплекту. Перед початком робіт обов'язково виконайте перевірку відповідності залізобетонного фундаменту або анкерного вузла вітровим навантаженням вашого регіону, а також узгодьте схему приєднання виробу до струмовідводів та загального контуру уземлення.
