Окремостоячий блискавкоприймач 9 м - 410091, Leo Lightman
Опис та призначення

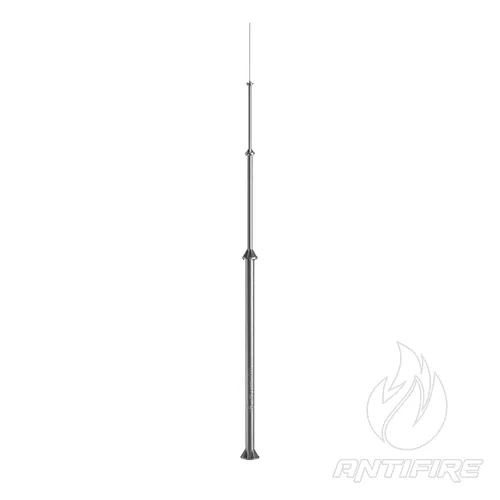

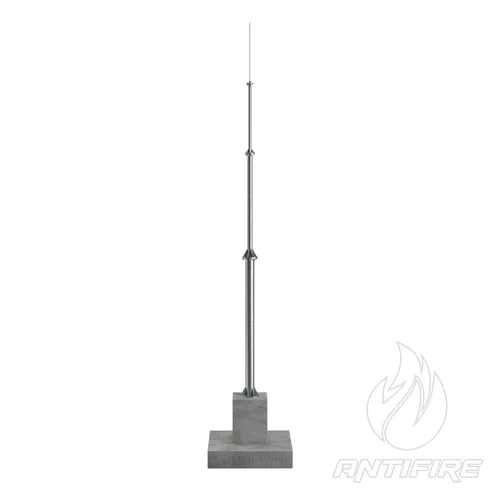

Висотна щоглова конструкція 9 метрів від LEO LIGHTMAN — це професійне інженерне рішення, призначене для створення автономної зони блискавкозахисту на промислових об'єктах та відкритих територіях. На відміну від систем з активними головками, ця щогла розрахована на встановлення стандартного стрижневого блискавкоприймача, що робить її ідеальним вибором для класичних систем захисту (Passive LPS).

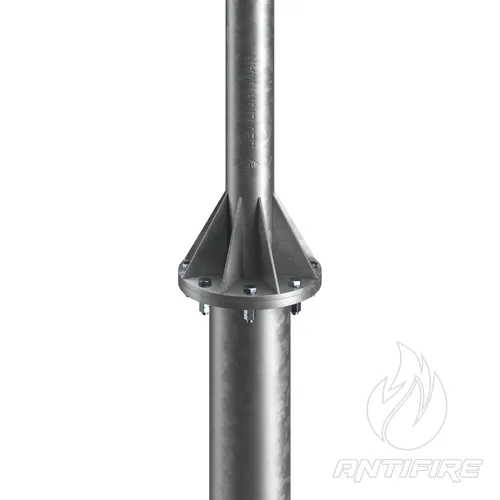

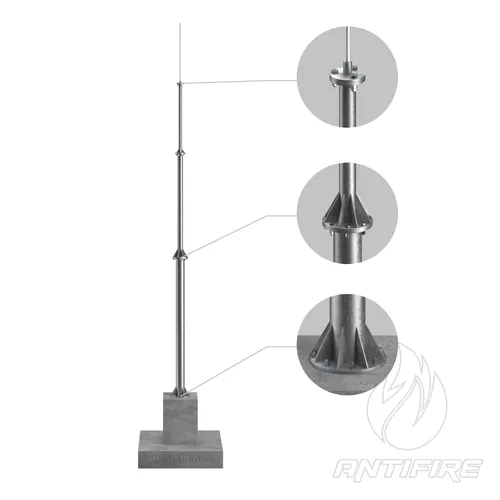

Конструкція щогли поєднує несучу сталеву базу з гарячеоцинкованим покриттям та полегшену алюмінієву верхню частину (2 м), що зменшує загальне навантаження на фундамент. Монтаж виконується за допомогою фланцевих з'єднань, що виключає необхідність зварювальних робіт на майданчику та зберігає цілісність захисного шару.
Інженерні особливості та переваги
- Статична надійність: Конструкція розрахована на вітрові навантаження згідно з класом наслідків СС3 для 8-го вітрового району.
- Корозійна стійкість: Гаряче цинкування методом занурення (80–110 мкм) забезпечує тривалу експлуатацію конструкції до 30 років без першого капітального ремонту.
- Оптимізована вага: Використання алюмінієвого приймального штиря (Ø16 мм) у верхньому сегменті знижує момент інерції щогли, що позитивно впливає на статичну стійкість.
- Монтажна готовність: Комплект поставки включає повний набір оцинкованих метизів для фланцевих з'єднань, що пришвидшує процес збирання на об'єкті.
Комплектація метизами
- Комплект болтів М8 (17 шт.), гайок та шайб М8 (по 34 шт.) для забезпечення надійності фланцевих вузлів.
- Гвинти DIN 965 М6х12 A2 (2 шт.) для монтажу приймального штиря.
Важлива інформація для проєктування

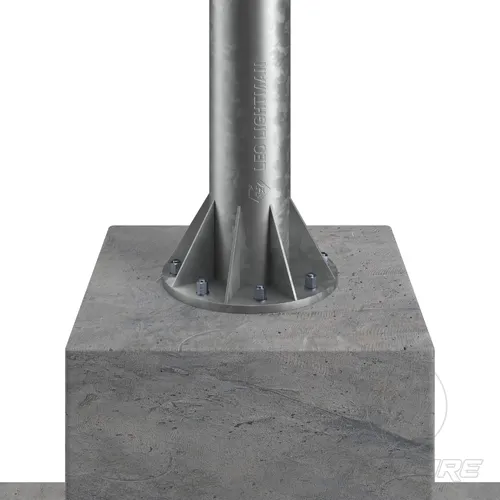

- Фундамент: Анкерна закладна (фундаментний вузол) не входить у вартість і підбирається згідно з геологічними умовами об'єкта.
- Нормативна відповідність: Виріб відповідає ДСТУ EN 62305-3:2012, IEC 50164 та ISO 9001:2015.
Рекомендація: Ця модифікація дозволяє реалізувати надійний захист об'єкта без навантаження на покрівлю чи фасад будівлі. При розрахунку системи захисту керуйтеся методами захисного кута або котячої сфери (rolling sphere method) відповідно до чинних норм блискавкозахисту.
сплав алюмінію твердий (Al)
| Артикул | 410091 |
| Загальна висота | 9 метрів |
| Верхня частина | Алюмінієвий круг Ø16 мм (2 м) |
| Основна конструкція | Сталь гарячеоцинкована (ДСТУ 8943:2019) |
| Тип з'єднань | Фланцеві на оцинкованих метизах |
| Захисне покриття | Гаряче цинкування (ISO 1461:2009) |
