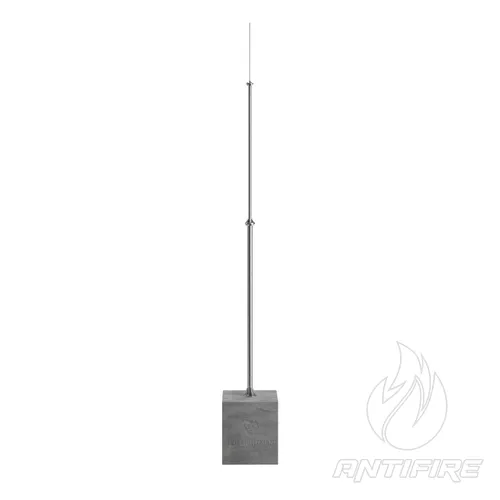

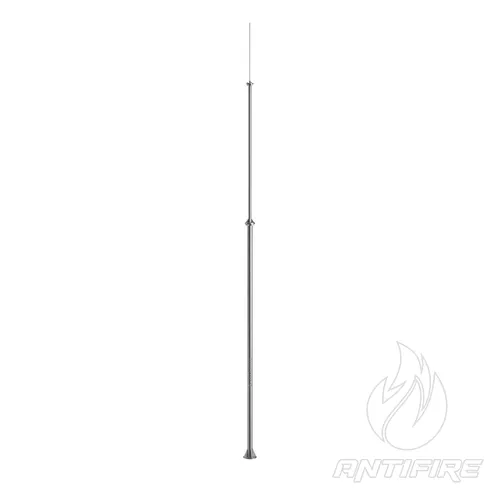

Окремостоячий блискавкоприймач 8 м - 410081, Leo Lightman
Опис та призначення
Висотна щоглова конструкція 8 метрів від LEO LIGHTMAN — це професійне інженерне рішення для формування незалежної точки перехоплення блискавки на відкритих промислових, складських та комерційних об'єктах. Конструкція розроблена для класичних пасивних систем блискавкозахисту, дозволяючи ефективно захищати технологічні зони без інтеграції з конструктивними елементами будівель.
Система поєднує міцну сталеву базу, оброблену методом гарячого цинкування, та полегшену алюмінієву верхню частину. Така комбінація забезпечує оптимальний баланс між конструктивною жорсткістю та зменшенням вагового навантаження на верхній вузол, що значно спрощує монтаж та експлуатацію.
Інженерні особливості та переваги
- Статична надійність: Конструкція відповідає вимогам до вітрових навантажень для об'єктів класу наслідків СС3 (8-й вітровий район).
- Корозійна стійкість: Гаряче цинкування методом занурення (80–110 мкм) забезпечує тривалий термін служби конструкції — до 30 років без першого капітального ремонту.

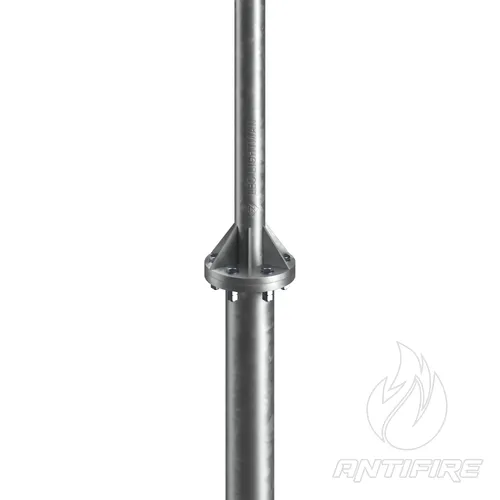

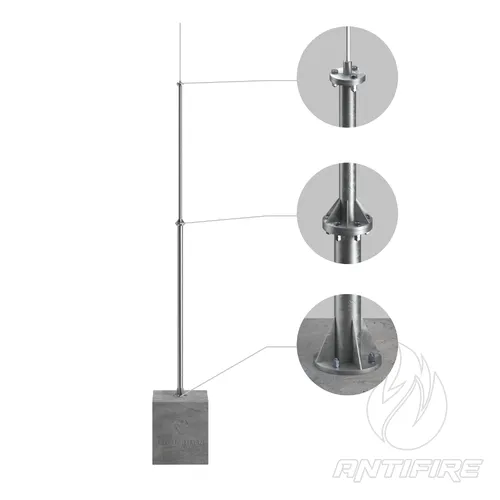

- Зручність логістики та монтажу: Секційна конструкція з фланцевими з'єднаннями дозволяє швидко зібрати щоглу без застосування зварювального обладнання на об'єкті.
- Оптимізація верхнього вузла: Алюмінієвий приймальний штир (Ø16 мм, 2 м) мінімізує масу вершини, підвищуючи стійкість щогли до коливань.
Комплектація метизами
- Набір оцинкованих болтів М8 (9 шт.), гайок (18 шт.) та шайб (18 шт.) для фланцевого вузла.
- Болти DIN 933 М6х12 A2 (2 шт.) для надійної фіксації приймального стрижня.
Важлива інформація для проєктування

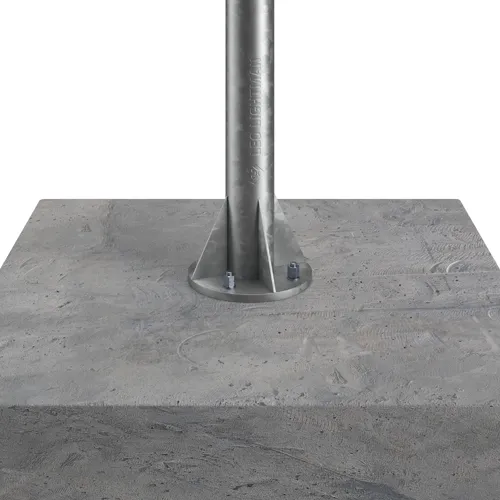

- Основа: Анкерна група для фундаменту не входить у вартість виробу і розраховується окремо залежно від особливостей ґрунту та вітрового навантаження.
- Нормативна відповідність: Виріб відповідає ДСТУ EN 62305-3:2012, IEC 50164 та ISO 9001:2015.
Рекомендація: Ця модифікація ідеально підходить для проектів, де потрібно винести точку перехоплення поруч із технологічною зоною без навантаження на будівлю. Для розрахунку захисної зони використовуйте метод котячої сфери (rolling sphere method) або метод захисного кута відповідно до класу блискавкозахисту (LPS).
сплав алюмінію твердий (Al)
| Артикул | 410081 |
| Загальна висота | 8 метрів |
| Верхній елемент | Алюмінієвий круг Ø16 мм (2 м) |
| Матеріал бази | Сталь гарячеоцинкована (ДСТУ 8943:2019) |
| Тип монтажу | Фланцеві з'єднання (оцинковані метизи у комплекті) |
| Захисне покриття | Гаряче цинкування (ISO 1461:2009) |
