Окремостоячий блискавкоприймач 7 м - 410071, Leo Lightman
Опис та призначення

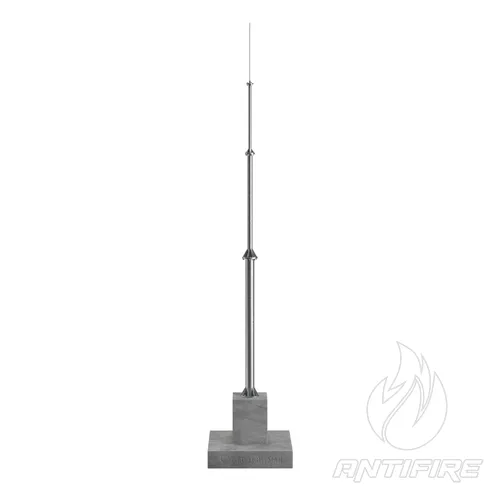

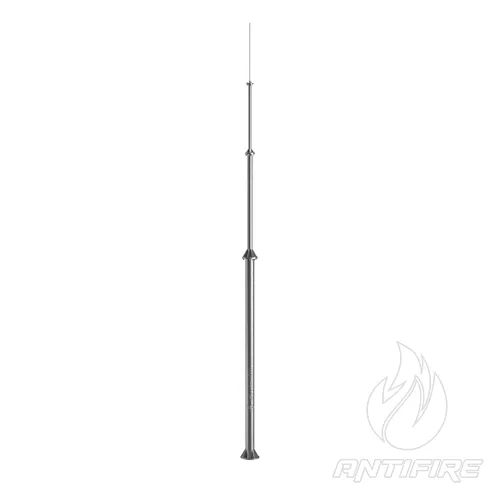

Висотна щоглова конструкція 7 метрів від LEO LIGHTMAN — це професійне інженерне рішення, призначене для створення автономної зони блискавкозахисту на відкритих промислових майданчиках, логістичних центрах та комерційних територіях. Модифікація 7 м оптимально підходить для проектів, де необхідно забезпечити захист технологічного обладнання або інфраструктури без механічного кріплення щогл до конструкцій будівель чи покрівлі.

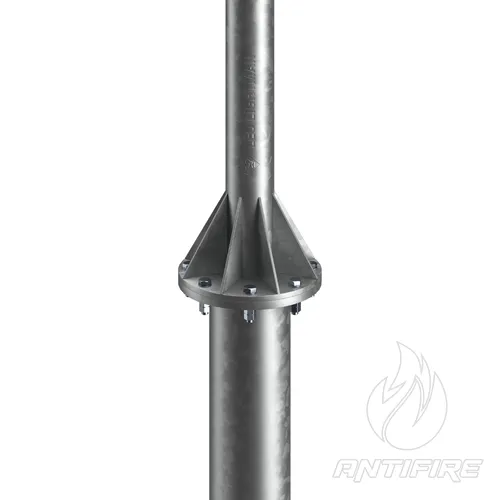

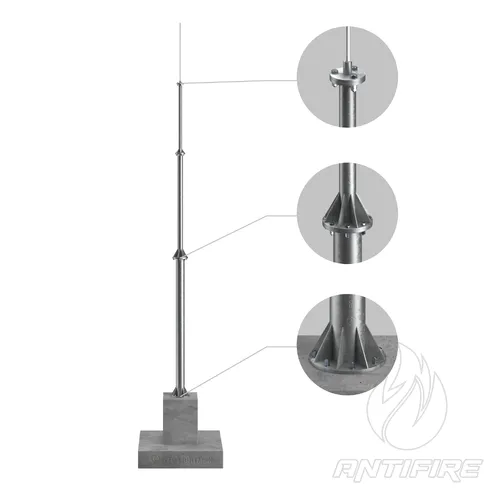

Конструкція щогли поєднує несучу сталеву основу з надійним гарячеоцинкованим покриттям та полегшену алюмінієву верхню частину (2 м), що забезпечує необхідну жорсткість при мінімальному навантаженні на вузол кріплення до фундаменту. Збирання здійснюється за допомогою фланцевих з'єднань, що дозволяє уникнути зварювальних робіт на об'єкті та забезпечити збереження захисного цинкового шару.
Інженерні особливості та переваги
- Статична надійність: Розрахунки конструкції та перевірка на вітрові навантаження здійснені відповідно до класу наслідків СС3 для 8-го вітрового району.
- Корозійна стійкість: Гаряче цинкування методом занурення (80–110 мкм) забезпечує тривалий експлуатаційний ресурс (до 30 років без капітального ремонту).
- Оптимізація верхнього вузла: Алюмінієвий приймальний штир (Ø16 мм) зменшує масу верхньої частини щогли, що позитивно впливає на статичну стійкість конструкції при вітрових навантаженнях.
- Монтажна готовність: У комплект поставки включено повний набір оцинкованих метизів для швидкого фланцевого монтажу секцій між собою.
Комплектація метизами
- Комплект болтів М8 (17 шт.), гайок (34 шт.) та шайб (34 шт.) для фланцевого вузла.
- Гвинти DIN 965 М6х12 A2 (2 шт.) для фіксації приймального стрижня.
Важлива інформація для проєктування

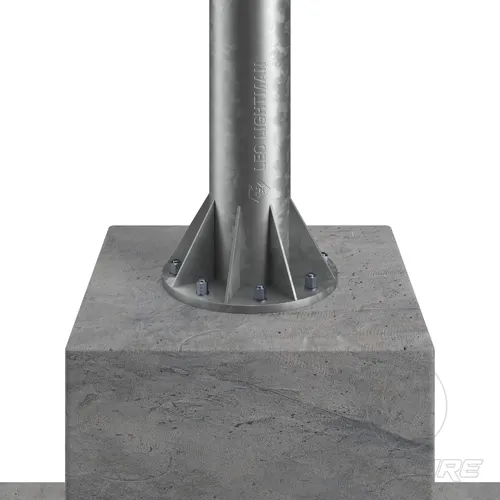

- Фундамент: Анкерна закладна (фундаментний блок) не входить у вартість конструкції і підбирається індивідуально відповідно до геологічних умов майданчика.
- Нормативна відповідність: Виріб відповідає вимогам ДСТУ EN 62305-3:2012, IEC 50164 та ISO 9001:2015.
Рекомендація: Ця модифікація є ідеальним вибором для об'єктів з розвиненою інженерною інфраструктурою на покрівлі (вентиляція, сонячні модулі), де потрібно винести точку перехоплення блискавки на вільну ділянку майданчика. Для коректного визначення захисної зони рекомендуємо керуватися методом котячої сфери (rolling sphere method).
сталь гарячого цинкування (StZn)
| Артикул | 410071 |
| Загальна висота | 7 метрів |
| Верхній штир | Алюмінієвий круг Ø16 мм (2 м) |
| Основна щогла | Сталь гарячеоцинкована (ДСТУ 8943:2019) |
| Тип з'єднань | Фланцеві на оцинкованих метизах |
| Захисне покриття | Гаряче цинкування (ISO 1461:2009) |
