Окремостоячий блискавкоприймач 6 м - 410061, Leo Lightman

Опис та призначення

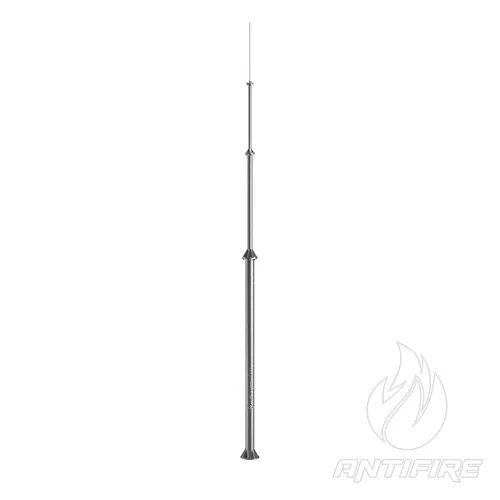

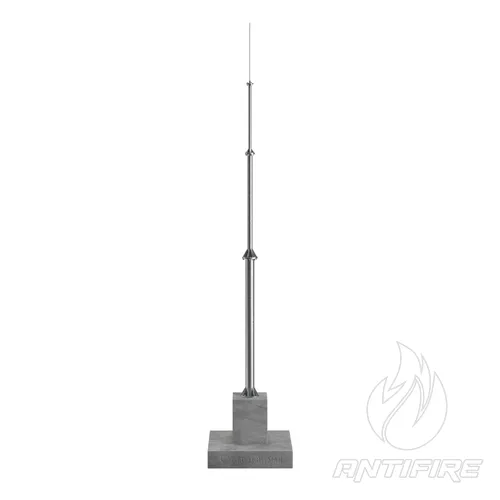

Висотна щоглова конструкція 6 метрів від LEO LIGHTMAN — це компактне інженерне рішення, призначене для встановлення систем пасивного блискавкозахисту (Passive LPS) на об'єктах зі складною конфігурацією покрівлі або в межах виробничих майданчиків. Щогла забезпечує надійну точку перехоплення блискавки як автономний опорний вузол, що дозволяє уникнути монтажу систем блискавкозахисту безпосередньо на конструктивні елементи будівель.

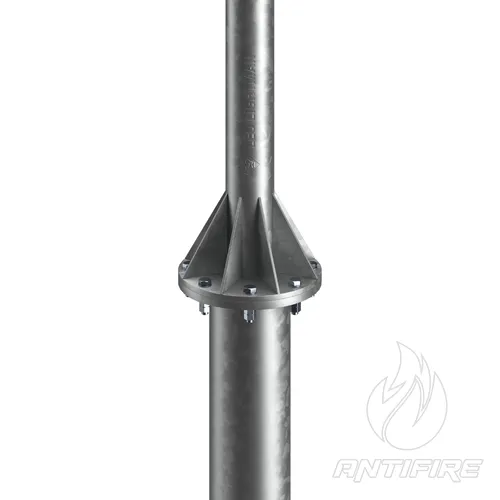

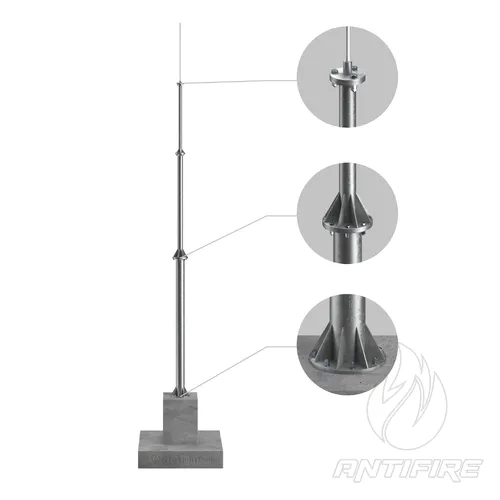

Конструкція розрахована на експлуатацію згідно з класом наслідків СС3 для 8-го вітрового району, що гарантує стабільність у складних кліматичних умовах. Збирання щогли здійснюється фланцевим методом, що дозволяє уникнути зварювальних робіт на об'єкті, зберегти цілісність антикорозійного цинкового покриття та значно пришвидшити монтаж.

Інженерні особливості та переваги

• Статична надійність: Статичні розрахунки конструкції та перевірка на вітрову стійкість здійснені профільним інститутом сталевих конструкцій ім. В.М. Шимановського.
• Корозійна стійкість: Гаряче цинкування методом занурення (80–110 мкм) забезпечує тривалий термін експлуатації (до 30 років без капітального ремонту).
• Оптимізація ваги: Поєднання сталевої бази та алюмінієвого приймального стрижня (Ø16 мм, 2 м) дозволяє знизити момент інерції щогли, підвищуючи її стійкість до вітрових коливань.
• Монтажна готовність: У комплекті постачається повний набір оцинкованих метизів для фланцевого складання секцій, що мінімізує час перебування персоналу на об'єкті.

Комплектація метизами

• Набір оцинкованих болтів М8 (17 шт.), гайок (34 шт.) та шайб (34 шт.) для фланцевого з'єднання секцій.
• Гвинти DIN 965 М6х12 A2 (2 шт.) для фіксації алюмінієвого стрижня.

Важлива інформація для проєктування

• Фундамент: Анкерна група для кріплення щогли до бетонної основи не входить у вартість виробу і розраховується індивідуально залежно від типу ґрунту та вітрового навантаження.
• Нормативна відповідність: Виріб відповідає вимогам ДСТУ EN 62305-3:2012, IEC 50164 та ISO 9001:2015.

Рекомендація: Ця модель є ефективним рішенням для об'єктів з багатьма інженерними надбудовами, де неможливо реалізувати захист за допомогою кріплення до даху. Для розрахунку захисної зони рекомендуємо використовувати метод захисного кута або метод котячої сфери (rolling sphere method).
