Блискавкоприймач 3 м з різьбою М16 - 401307, Leo Lightman
Опис та призначення

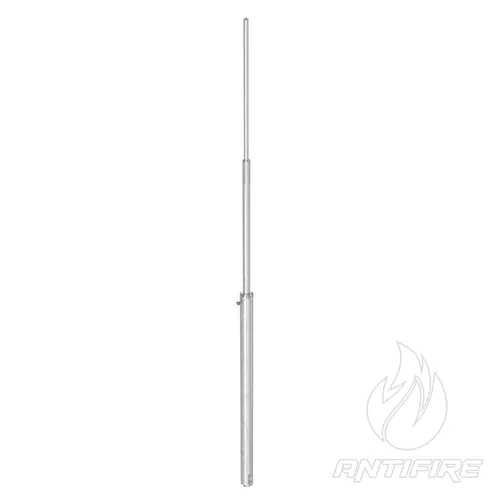

Блискавкоприймач 3 м з різьбою М16 (Al) LEO LIGHTMAN (арт. 401307) — це вертикальний приймальний стрижень пасивного типу, призначений для використання як верхній елемент системи перехоплення грозових розрядів у складі зовнішнього блискавкозахисту (LPS). Модель оснащена внутрішньою різьбою М16, що забезпечує зручне та надійне звинчування щогли з відповідними основами, тримачами чи секційними покрівельними конструкціями.
Сфера застосування та призначення
Висота 3 метри є оптимальним рішенням для об'єктів, де необхідно отримати запас по висоті над обладнанням, але при цьому зберегти помірне перекидальне навантаження на опорну базу. Стрижень застосовується для захисту:
- Вентиляційних систем, витяжних шахт та кліматичних каналів.
- Дахових надбудов, антенних комплексів та телекомунікаційного обладнання.
- Сонячних панелей (СЕС), фотоелектричних батарей та геліоколекторів.
Конструктивні переваги та особливості
- Преміальний полегшений матеріал: Щогла повністю виготовлена з твердого алюмінієвого сплаву (Al). Це гарантує мінімальну вагу верхнього вузла, відмінну електропровідність та абсолютну стійкість до тривалої атмосферної корозії під відкритим небом.

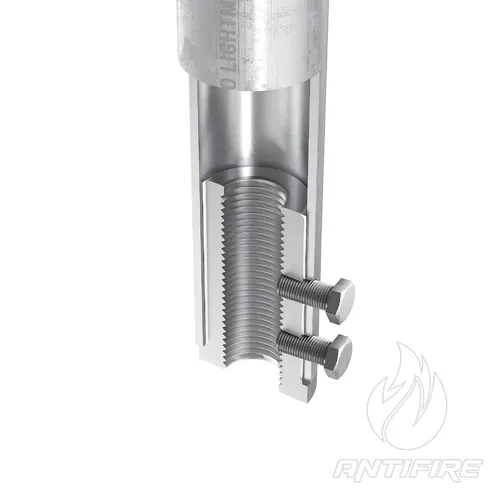

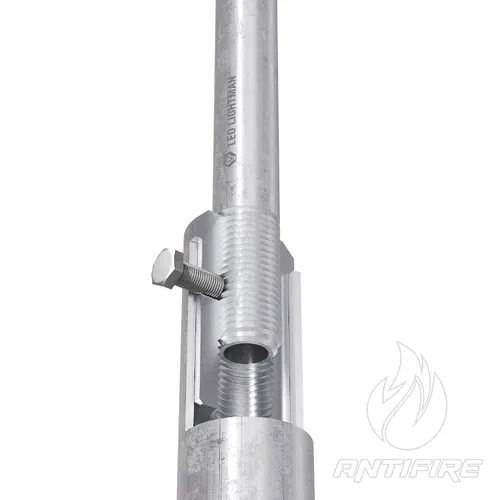

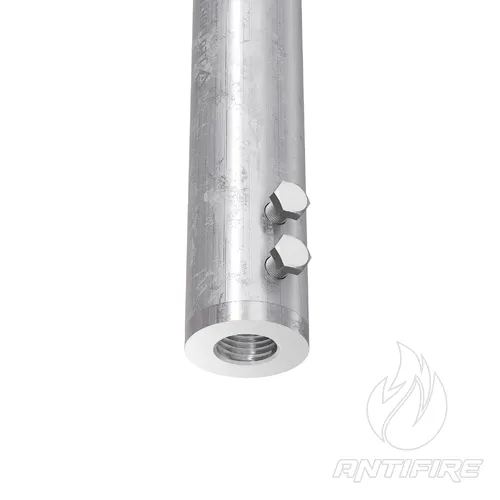

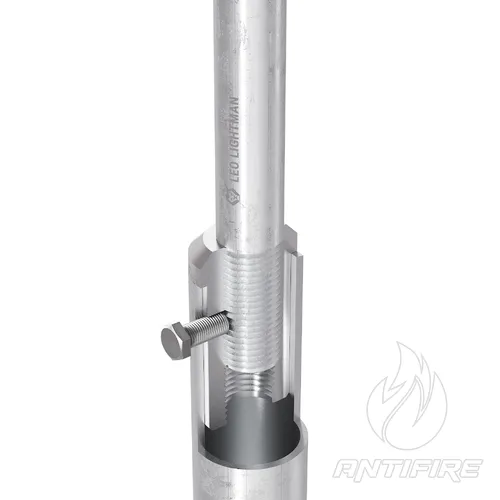

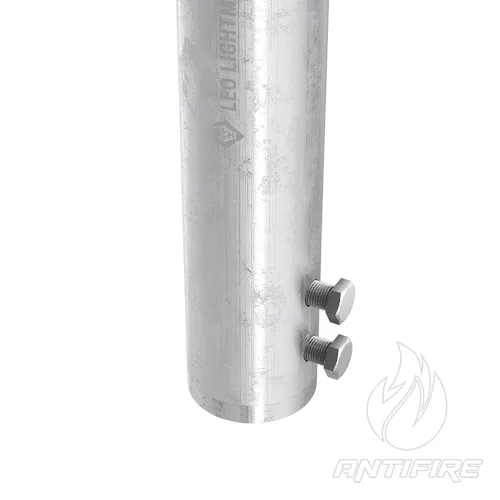

- Надійний нарізний вузол: В основі щогли діаметром 30 мм нарізана міцна внутрішня різьба М16 завдовжки 40 мм, що дозволяє виконувати жорстке беззварне з'єднання зі стандартними покрівельними опорами та коньковими базами.

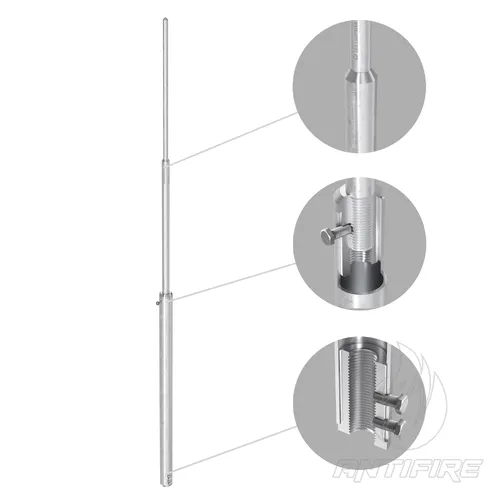

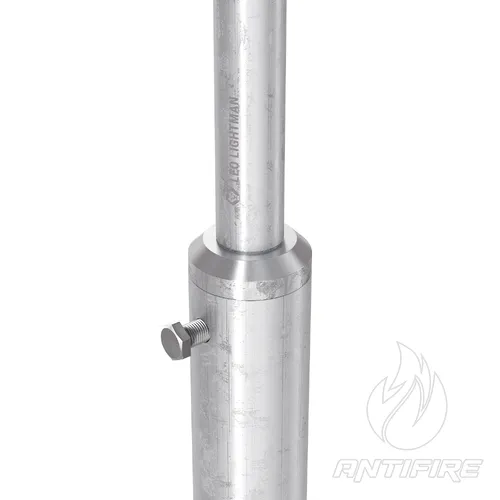

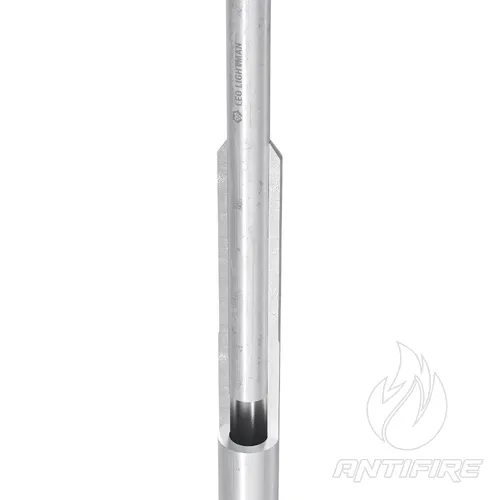

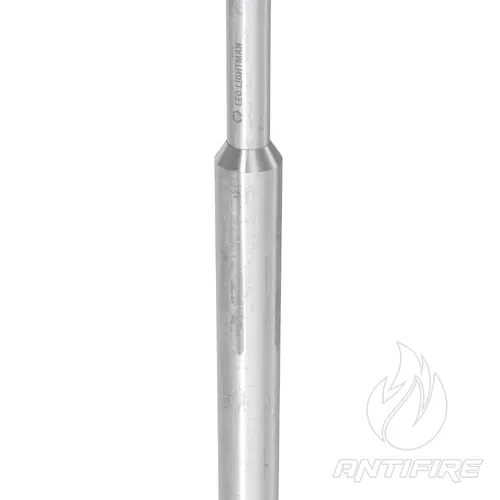

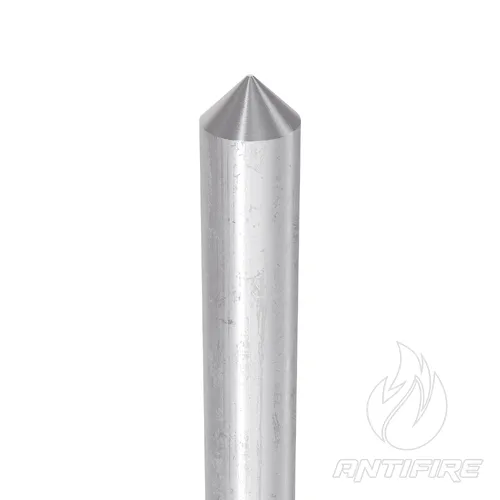

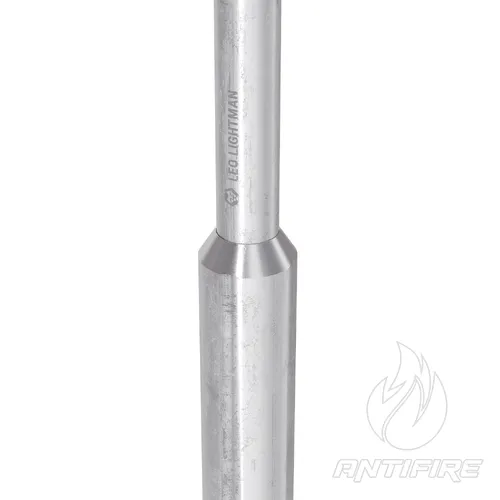

- Продумана геометрія щогли: Конструкція поєднує несучу основу із зауженим верхнім шпилем (круг Ø10/16 мм, довжина L=2000 мм). Завдяки цьому забезпечується висока механічна стабільність та стійкість до значних вітрових навантажень.
- Зручна логістика: Збірна структура та компактні габарити секцій спрощують транспортування виробу на об'єкт та його підйом на покрівлю.
Важливо для проєктування: Модифікація є чудовим рішенням для точкового захисту покрівельних зон. Під час розробки проєкту системи LPS обов'язково враховуйте загальну висоту захищуваного інженерного обладнання, спосіб кріплення основи щогли, її стійкість до розрахункових вітрових навантажень регіону, а також гальванічну сумісність алюмінію з матеріалами суміжних провідників і кронштейнів.
| Технічний параметр | Специфікація та інженерні значення |
|---|---|
| Артикул виробника | 401307 |
| Загальна висота щогли | 3 м |
| Матеріал виконання | Твердий алюмінієвий сплав (Al) |
| Параметри верхнього шпиля | Круг Ø10 / 16 мм, довжина (L) 2000 мм |
| Діаметр основи щогли | 30 мм |
| Параметри монтажної різьби | Внутрішня М16, довжина нарізної частини 40 мм |
| Тип під'єднання до лінії LPS | Через сумісну нарізну основу або відповідний клемний з'єднувач струмовідводу |
| Категорія виробу | Компоненти зовнішнього пасивного блискавкозахисту |
