Извещатель пожарный пламя Меридиан СПП-АМ
Описание и назначение
Извещатели предназначены для обнаружения возгораний, сопровождающихся появлением пламени в помещениях различных зданий, сооружений и подачи сигнала тревоги за счет пожарной сигнализации.
При заказе нужно указывать класс (чувствительность) извещателей ИПП
Извещатели предназначены для круглосуточной непрерывной работы в составе систем пожарной сигнализации и соответствуют требованиям ДСТУ 2EN254-10:2004 и ТУ У 231.6-35119462-020:2008.

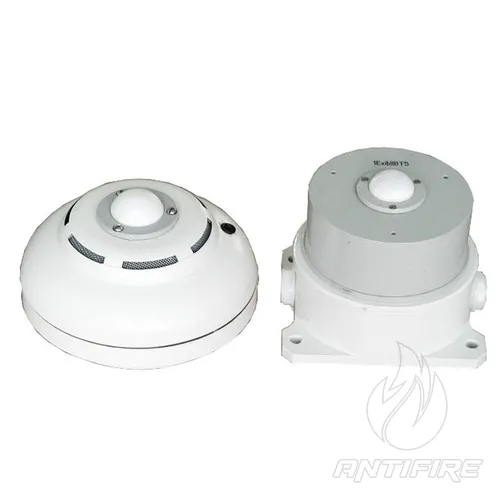

Извещатели выпускаются в различных исполнениях: в металлическом или пластиковом корпусе, в обычном или взрывозащищённом исполнении. Их наименования и обозначения приведены в таблице 1.
Таблица 1. Наименование и исполнение:
| Наименование | Обозначение | Корпус |
|---|---|---|
| Извещатель ИПП-А | ФРДИ.425241.008 | П (пластик) |
| Извещатель ИПП-АВ | ФРДИ.425241.008-01 | П (пластик) |
| Извещатель ИПП-АМ | ФРДИ.425241.009 | М (металл) |
| Извещатель ИПП-АМВ | ФРДИ.425241.009-01 | М (металл) |
Примечание – В таблице 1 в наименовании извещателей приняты следующие обозначения:
И – извещатель, П – пожарный, П – пламени, В2 – взрывозащищённый.
В графе «Корпус» указан материал корпуса: П – пластмассовый, М – металлический.
При необходимости извещатели могут поставляться совместно с изоляторами короткого замыкания ИКЗ, предназначенными для отключения участков адресных шлейфов сигнализации с пониженным сопротивлением изоляции.
Комплектация и степень защиты:
| Наименование извещателя | Наименование и обозначение монтажной базы или изолятора ИКЗ | Степень защиты |
|---|---|---|
| ИПП-А | розетка КПСМ.301319.003 | IP30 |
| корпус ФРДИ.301461.001 | IP32 | |
| ИКЗ-Р ФРДИ.425412.002-02 | IP30 | |
| ИКЗ-К ФРДИ.425412.002-04 | IP32 | |
| ИПП-АВ | розетка КПСМ.301319.003 | IP30 |
| корпус ФРДИ.301461.001 | IP32 | |
| ИКЗ-РВ ФРДИ.425412.002-03 | IP30 | |
| ИКЗ-КВ ФРДИ.425412.002-05 | IP32 | |
| ИПП-АМ | – | IP55 |
| ИКЗ-М ФРДИ.425412.004 | – | |
| ИПП-АМВ | – | IP55 |
| ИКЗ-МВ ФРДИ.425412.004-01 | – |
Для комплектации извещателей необходимо указывать:
ИПП-(тип извещателя) с розеткой (тип розетки)
Пример 1: ИПП-АВ с ИКЗ-КВ
Пример 2: ИПП-АМВ
Условия эксплуатации извещателей:
-
Температура воздуха:
-
от минус 10 °C до плюс 55 °C – для извещателей ИПП-А (АВ);
-
от минус 30 °C до плюс 55 °C – для ИПП-АМ (АМВ);
-
-
Относительная влажность до 93% при температуре +40 °C;
-
Воздействие вибрации в диапазоне от 10 до 150 Гц с амплитудой ускорения – 10 м/с² (1 g).
Электропитание извещателей и передача информации осуществляется по двухпроводной линии сигнализации.
Режимы работы:
-
В адресном режиме извещатели предназначены для работы в составе системы адресной пожарной сигнализации “Фотон-А” ФРДИ.425629.013, производимой по ТУ У 31.6-14312996-038:2006.
-
В неадресном режиме – для работы в неадресных шлейфах пожарной сигнализации с питанием (12 ± 2) В. Сигнал о пожаре регистрируется при увеличении тока потребления до (15 ± 2) мА.
Режим (адресный или неадресный) определяется автоматически в зависимости от типа подключённого шлейфа.
Взрывозащищённые извещатели:
ИПП-АВ, ИПП-АМВ соответствуют требованиям ГОСТ 22782.0-81, ГОСТ 22782.5-79 и имеют маркировку взрывозащиты:
“IExibIIBT5 В КОМПЛЕКТЕ С БИЗ”
Могут применяться во взрывоопасных зонах внутри и вне помещений, согласно разделу 42 ДНАОП 0.00-1.32-01 «Правила устройства электроустановок. Электрооборудование специальных установок» и другим нормативным документам.
Эти извещатели являются изделиями специального назначения.
Подключение через блок искрозащиты:
Взрывозащищённые извещатели подключаются к приборам пожарной сигнализации через блок искрозащиты БИЗ ФРДИ.436531.001, который имеет искробезопасные цепи питания извещателей и соответствующее маркировку:
“ExibIIB X”,
искробезопасные цепи:
-
Uxx = 15,8 В,
-
Iк.з = 130 мА,
-
Lдоп. = 1 мГн,
-
Cдоп. = 1 мкФ.
