Извещатель пожарный тепловой Меридиан СПТ-1АВ
Описание и назначение
Соответствие стандартам и требованиям:
| Извещатель | Стандарты |
|---|---|
| ИПТ-1А, ИПТ-АВ, ИПТ-АМ, ИПТ-АМВ | ДСТУ 2EN254-5:2003 |
| ИПТ-АМТ и ИПТ-АМВТ | Специальное высокотемпературное исполнение |
| ИПТ-1АВ, ИПТ-АМВ, ИПТ-АМВТ | ДСТУ EN 60079-0:2017; ДСТУ EN 60079-11:2016; |
| «Технический регламент оборудования и защитных систем, предназначенных для использования во взрывоопасных средах», утверждённый постановлением КМУ от 28 декабря 2016 г. № 1055 |
Имеют маркировку взрывозащиты:
– «II 2G Ex ib IIB T5 Gb» (для ИПТ-АМВТ)
– «II 2G Ex ib IIB T4 Gb» (для ИПТ-1АВ, ИПТ-АМВ)
Варианты исполнения:

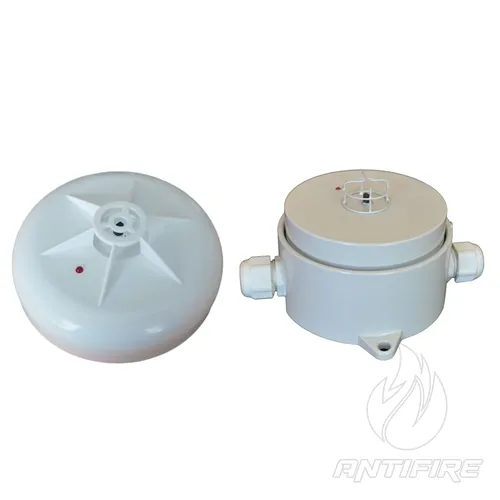

Извещатели выпускаются в различных исполнениях: в металлическом или пластиковом корпусе, в обычном или взрывозащищённом варианте. Их наименования и обозначения приведены в таблице:
| Наименование | Обозначение | Корпус |
|---|---|---|
| ИПТ-1А | ФРДИ.425219.014 | Пластик |
| ИПТ-1АВ | ФРДИ.425219.014-01 | Пластик |
| ИПТ-АМ | ФРДИ.425219.012 | Металл |
| ИПТ-АМВ | ФРДИ.425219.012-01 | Металл |
| ИПТ-АМТ | ФРДИ.425212.004 | Металл |
| ИПТ-АМВТ | ФРДИ.425212.004-01 | Металл |
Примечание:
В таблице используются следующие обозначения:
И – извещатель, П – пожарный, Т – тепловой, В – взрывозащищённый.
В графе «Корпус» указан материал корпуса: П – пластик, М – металл.
Извещатели ИПТ-АМТ (АМВТ):
Выпускаются с выносным термоэлектрическим преобразователем (термопарой) типа ТХА 2088 или другого типа (хромель-алюмелевый, тип K).
Это извещатели специального высокотемпературного исполнения со статической температурой срабатывания от 150 °C до 600 °C.
Температура срабатывания указывается при заказе.
Комплектация и степень защиты:
| Наименование извещателя | Монтажная база или изолятор ИКЗ | Степень защиты |
|---|---|---|
| ИПТ-1А | розетка КПСМ.301319.003 | IP30 |
| корпус ФРДИ.301461.001 | IP32 | |
| ИКЗ-Р ФРДИ.425412.002-02 | IP30 | |
| ИКЗ-К ФРДИ.425412.002-04 | IP32 | |
| ИПТ-1АВ | розетка КПСМ.301319.003 | IP30 |
| корпус ФРДИ.301461.001 | IP32 | |
| ИКЗ-РВ ФРДИ.425412.002-03 | IP30 | |
| ИКЗ-КВ ФРДИ.425412.002-05 | IP32 | |
| ИПТ-АМ | – | IP55 |
| ИКЗ-М ФРДИ.425412.004 | – | |
| ИПТ-АМВ | – | IP55 |
| ИКЗ-МВ ФРДИ.425412.004-01 | – | |
| ИПТ-АМТ | – | IP55 |
| ИПТ-АМВТ | – | IP55 |
Степень защиты извещателей ИПТ-АМТ, ИПТ-АМВТ соответствует IP55 по ГОСТ 14254-96.
Примеры комплектации:
– ИПТ-1АВ с ИКЗ-КВ
– ИПТ-АМВ
– ИПТ-АМВ с ИКЗ-МВ
– ИПТ-АМВТ
| Параметр | Значение |
|---|---|
| Подключение к адресной линии | 2-проводное |
| Индикация режима | Светодиод |
| Режимы индикации | «Дежурный»; «Пожар» |
| Степень защиты оболочки | IP30, IP32, IP55 |
| Температурная чувствительность (по умолчанию) | класс A1 (54–65 °C) |
| Программируемый диапазон срабатывания | A1, A1R, A1S (54–65 °C), A2, A2R, A2S (54–70 °C), B, BR, BS (69–85 °C), C, CR, CS (84–100 °C) |
| Питание | 12 В |
| Тип питания | Импульсное, от шлейфа |
| Источник питания | Прибор ПУ-А1ПТ |
| Потребляемая мощность в дежурном режиме | 0,0012 Вт |
| Ток при срабатывании | 15 мА |
| Инерционность | 10 с |
| Макс. количество в одном шлейфе | 63 шт. |
| Пылезащита | 1,3–0,05 мм |
| Средняя наработка на отказ | 70 000 часов |
| Срок службы | не менее 8 лет |
Габариты:
-

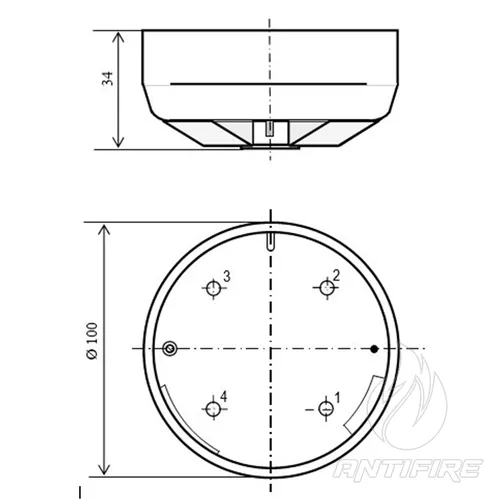

ИПТ-А, ИПТ-АВ: Ø100×34 мм (включая базу); масса 64 г
-
ИПТ-АМ, ИПТ-АМВ: 132×155×79 мм; масса 610 г
-
ИПТ-АМТ, ИПТ-АМВТ (без термопары): 132×155×64 мм; масса 700 г
Условия эксплуатации:
| Тип извещателя | Температура эксплуатации |
|---|---|
| ИПТ-А, ИПТ-АВ | от –10 °C до +95 °C |
| ИПТ-АМ, ИПТ-АМВ | от –30 °C до +110 °C |
| ИПТ-АМТ, ИПТ-АМВТ | от –30 °C до +55 °C |
-
Влажность для всех типов: до 93% при 40 °C
-
Вибрация: частота 10–150 Гц, ускорение – 10 м/с² (1g)
Совместимость:
-
В адресном режиме извещатели работают в составе системы «Фотон-А» (ФРДІ.425629.013, ТУ У 31.6-14312996-038:2006)
-
В неадресном режиме – в соответствующих шлейфах с питанием 12 ± 2 В. Срабатывание фиксируется при увеличении тока до 15 ± 2 мА
-
Режим работы (адресный/неадресный) определяется автоматически в зависимости от типа шлейфа сигнализации
Взрывозащита:
Извещатели ИПТ-1АВ, ИПТ-АМВ, ИПТ-АМВТ соответствуют стандартам:
ДСТУ EN 60079-0:2017, ДСТУ EN 60079-11:2016 и Техническому регламенту (постановление КМУ №1055 от 28.12.2016)
Маркировка:
-
«II 2G Ex ib IIB T5 Gb» – для ИПТ-АМВТ
-
«II 2G Ex ib IIB T4 Gb» – для ИПТ-1АВ, ИПТ-АМВ
Для подключения взрывозащищённых извещателей необходимо использовать блок искрозащиты БИЗ (ФРДІ.436531.001) с маркировкой:
-
«II (2)G [Ex ib Gb] IIB»
-
Параметры:
-
Uо = 15,8 В
-
Iо = 100 мА
-
Ро = 0,4 Вт
-
Lо = 1 мГн
-
Cо = 1 мкФ
-
