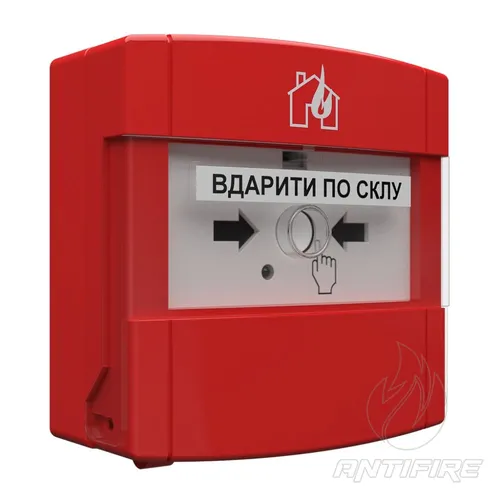

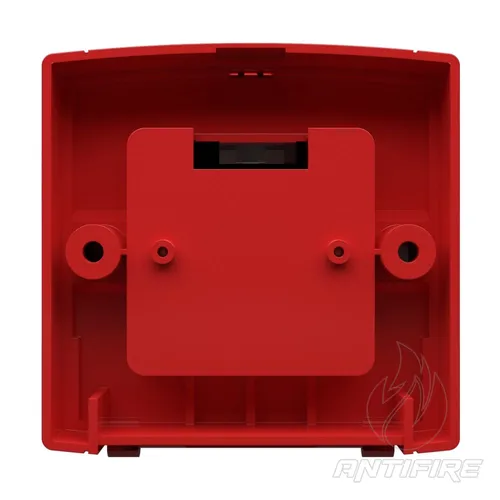

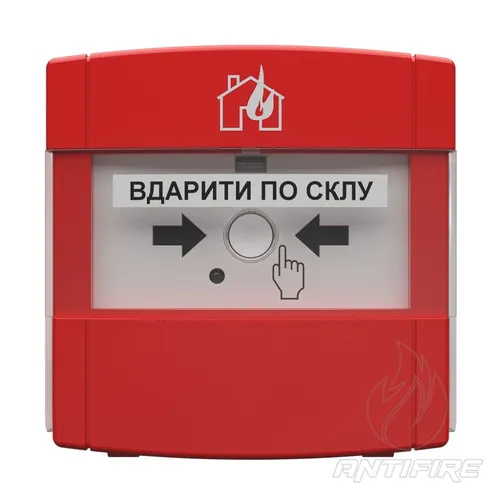

Извещатель Tiras DETECTO MNL110 – адресный ручной пожарный

Описание и назначение

DETECTO MNL110 - адресный ручной пожарный извещатель со встроенным изолятором короткого замыкания (ИКЗ), предназначенный для работы в составе адресной системы пожарной сигнализации Tiras PRIME A и Tiras PRIME A mini. Устройство используется для ручной подачи сигнала «Пожар» на ППКП в случае обнаружения опасности.

Производитель - TIRAS Technologies.

Извещатель отвечает требованиям ДСТУ EN 54-11 и ДСТУ EN 54-17 (для ИКЗ).

Цвет корпуса - красный.

Назначение

DETECTO MNL110 применяется для:

• ручной подачи сигнала пожарной тревоги в адресных СПСА;

• эксплуатации в помещениях с контролируемыми климатическими условиями;

• работы в составе ППКП Tiras PRIME A и Tiras PRIME A mini.

Встроенный изолятор короткого замыкания обеспечивает корректную работу адресной линии в случае аварийных ситуаций на участке шлейфа.

Конструкция и действие

Извещатель изготовлен в пластиковом корпусе с предохранительной крышкой и оснащен комбинированной LED-индикацией.

Индикация режимов работы:

• зеленый 1 раз в 4 с – очередной режим;

• частый зеленый мигание (0,5 с, не более 4 с) - автоматическая регистрация;

• красный мигание 0,5 с - сигнал «Пожар»;

• двойной красный мигание - неисправность;

• красный/зеленый поочередно – визуальное обозначение извещателя.

Принцип срабатывания

Для подачи тревоги нужно:

1. ударить по предохранительной крышке, чтобы открыть ее;

2. нажать кнопку «Нажать здесь»;

3. светодиод начнет мигать красным цветом;

4. на ППКП поступит сигнал «Пожар».

Сброс тревоги выполняется:

• установкой крышки назад;

• использование ключа (входит в комплект);

• сбросом сообщения на ППКП.

Параметры ИКЗ (только для MNL110)

• напряжение размыкания: ≤ 15,0 В

• напряжение восстановления: ≥ 4,2 В

• ток в замкнутом состоянии: ≤ 65 мА

• ток размыкания: ≤ 75 мА

• ток утечки: ≤ 4,2 мА

• переходное сопротивление: ≤ 0,09 Ом

Клеммы подключения (согласно таблице 3.1 паспорта)

• L+ - плюс адресного интерфейса

• L- - две клеммы минуса АИ, разделенные ИКЗ (исключительно в MNL110)

Подключение возможно только при отсутствии напряжения АИ.

Условия эксплуатации

• Круглосуточная непрерывная работа в регулируемых климатических условиях.

• Рекомендуемое техническое обслуживание - согласно требованиям ППКП.

• Монтаж на уровне, удобном для ручного нажатия.

Комплектность

• Извещатель DETECTO MNL110 - 1 шт

• Ключ сервисный – 1 шт

• Паспорт - 1 экз*

* При групповой упаковке - 1 паспорт на 10 изделий.

Сертификация и гарантия

DETECTO MNL110 отвечает:

• ДСТУ EN 54-11

• ДСТУ EN 54-17

• техническим регламентам Украины (ЭМС, ограничение опасных веществ)

Система качества производителя сертифицирована по ДСТУ ISO 9001:2015.

Гарантия: 36 месяцев.
