Противопожарный отсечной клапан mcr FID WING, Mercor
Описание и назначение
mcr FID WING предназначен для установки в местах прохождения вентиляционных каналов через вертикальные и горизонтальные строительные конструкции. В нормальном режиме отсечная заслонка открыта, а при пожаре автоматически закрывается и ограничивает распространение огня, дыма и продуктов горения через вентиляционную систему.

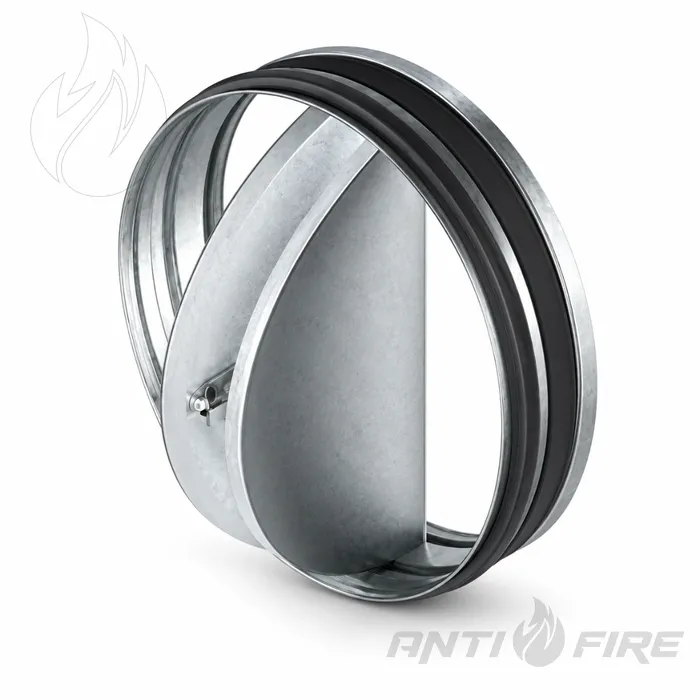

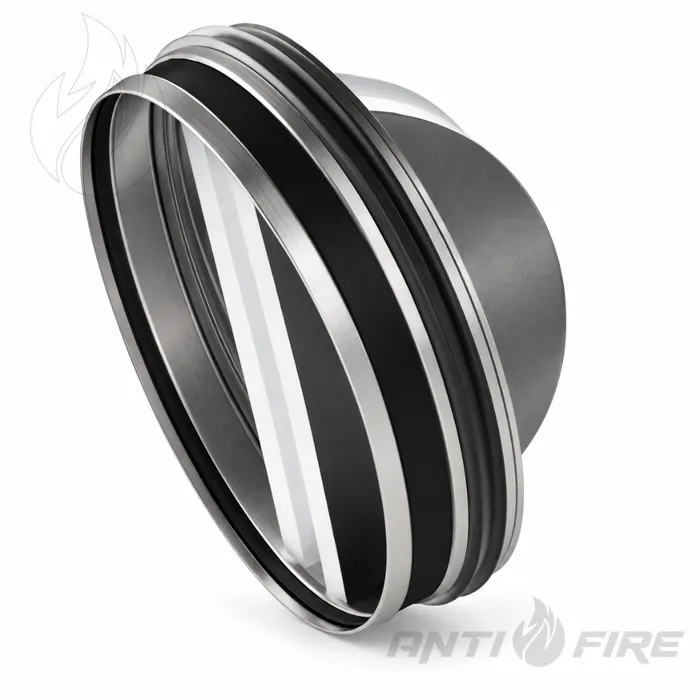

Клапан имеет круглый корпус из оцинкованной стали и подвижную отсечную заслонку из огнестойкого материала. Срабатывание обеспечивает пружинный механизм RST с тепловым размыкателем на 74 °C. Для сигнализации закрытого положения может устанавливаться концевой выключатель WK1.
Предусмотрены классы EI60 (ve ho i↔o)S и EI120 (ve ho i↔o)S. Огнестойкость не зависит от направления движения воздуха и стороны установки клапана.

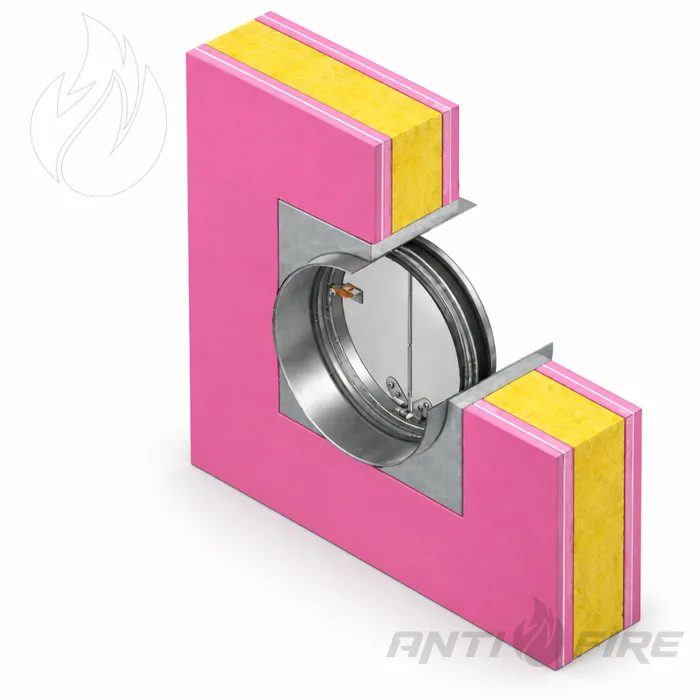

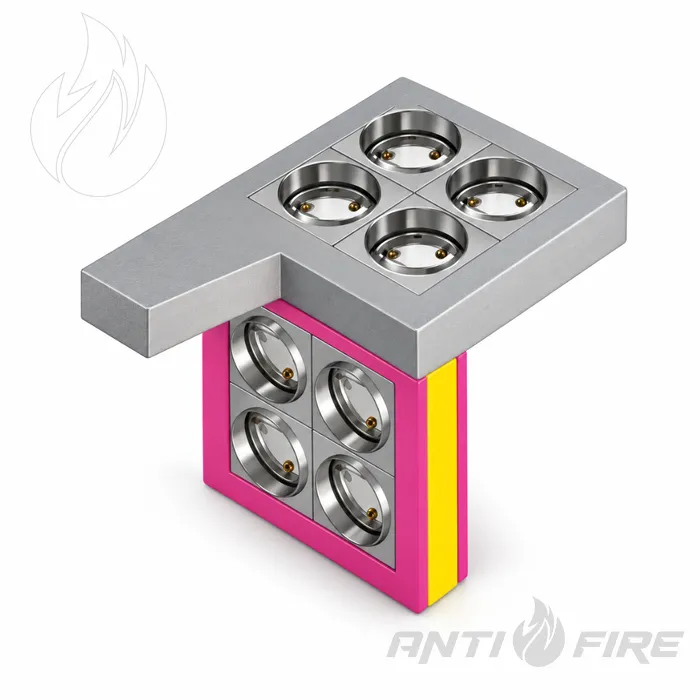

Для монтажа в бетонных, кирпичных и газобетонных стенах, а также в легких каркасных перегородках минимальная толщина конструкции составляет 100 мм при условии соответствующей огнестойкости. В бетонных перекрытиях минимальная толщина составляет 100 мм для EI60 и 150 мм для EI120.
- Модель: mcr FID WING
- Тип: противопожарный отсечной клапан
- Конструкция: круглая, с поворотной отсечной заслонкой
- Классы огнестойкости: EI60 (ve ho i↔o)S / EI120 (ve ho i↔o)S
- Номинальные диаметры: 100, 125, 160, 200 мм
- Нормальное положение: открытое
- Положение при пожаре: закрытое
- Механизм: RST с приводной пружиной
- Температура теплового срабатывания: 74 °C
- Контроль положения: опциональный концевой выключатель WK1
- Монтаж в стенах: от 100 мм в соответствии с типом и классом конструкции
- Монтаж в бетонном перекрытии: от 100 мм для EI60; от 150 мм для EI120
- Стандарт: EN 15650
- Классификация: EN 13501-3
- Испытания: EN 1366-2
- Декларация характеристик: 002-05-CPR-2021
- Бренд: Mercor
