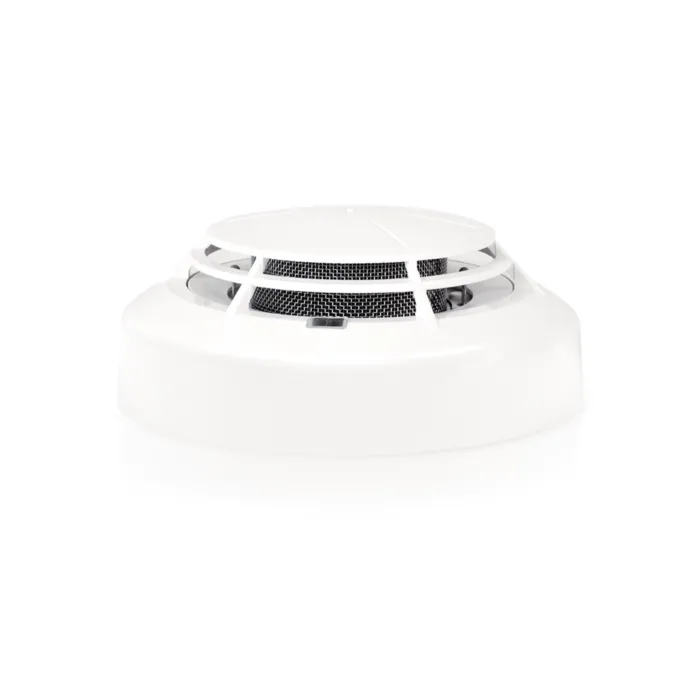

Комбинированный пожарный извещатель Polon Alfa DOT-6043
Описание и назначение
Адресный универсальный извещатель DOT-6043 предназначен для обнаружения ранней стадии пожара, сопровождающейся появлением дыма и/или ростом температуры. Устройство объединяет функции дымового и теплового контроля в одном корпусе.
В дымовой части используется двойная система обнаружения (в инфракрасном и ультрафиолетовом диапазонах), а также двойная система теплового контроля. Такое решение повышает устойчивость к ложным срабатываниям, в частности под воздействием водяного пара или пыли. Конструкция характеризуется устойчивостью к движению воздуха и изменениям давления.
Извещатель DOT-6043 предназначен для работы в адресных линиях систем:
- POLON 3000
- POLON 4100
- POLON 4200
Модель не поддерживает интерактивные варианты тревоги.
Обмен данными с приемно-контрольным прибором осуществляется по адресной двухпроводной линии с использованием полностью цифрового протокола связи. Передается информация о состоянии среды (дым, температура), тенденции изменений, а также текущие аналоговые значения температуры и плотности дыма.
Работа дымового канала базируется на принципе рассеивания света на частицах дыма (принцип Тиндаля). Свет от излучающего диода отражается частицами дыма в измерительной камере и регистрируется фотодиодом.
Тепловой контроль осуществляется за счет изменения электрического сопротивления терморезисторов при повышении температуры. Данные от четырех сенсоров обрабатываются микропроцессором, который анализирует уровень пожарной опасности и передает соответствующую информацию на приемно-контрольный прибор.
Извещатель является аналоговым с цифровым механизмом саморегулирования чувствительности. В случае превышения установленного уровня загрязнения измерительной камеры формируется сообщение для обслуживающего персонала.
Особенности
- встроенный изолятор короткого замыкания, отделяющий поврежденный участок линии и обеспечивающий дальнейшую работу системы.
- световая индикация:
- пульсирующий красный свет — состояние «Пожар»;
- желтые вспышки — неисправность, техническая тревога или активация изолятора.
- возможность подключения выносного оптического индикатора WZ-31.
Режимы работы
Устройство поддерживает шесть режимов функционирования:
- Взаимозависимая работа двух дымовых и двух тепловых сенсоров.
- Взаимозависимая работа двух дымовых сенсоров.
- Работа в качестве теплового извещателя.
- Независимая работа двух дымовых и двух тепловых сенсоров.
- Режим совпадения сенсоров (функция AND).
- Совпадение сенсоров или тепловой режим с превышением температурного порога.
Изделие сертифицировано и соответствует требованиям европейских стандартов: EN 54-5:2017 + A1:2018, EN 54-7:2018, EN 54-17:2005 + AC:2007 и EN 54-29:2015.
Производителем выдана декларация эксплуатационных характеристик.
- Рабочее напряжение: 16,5–24,6 В
- Потребление тока из адресной линии: < 150 мкА
- Классы теплового сенсора: A1R, A2R, BR, A2S, BS
- Количество режимов: 6
- Обнаружение тестовых очагов пожара: TF1–TF9
- Программирование адреса с панели
- Рабочий температурный диапазон: - для режимов класса A: –25°C … +50°C - для других режимов: –25°C … +55°C
- Габариты (с базой): Ø115 × 54 мм
- Масса: 0,18 кг
