Электромагнитный клапан нормально закрытый EVRM-NC Elektrogas

Описание и назначение

EVRM-NC / EVRM6-NC Elektrogas — это нормально закрытый электромагнитный газовый клапан с ручным взведением. В состоянии покоя затвор клапана удерживается закрытым усилием пружины, поэтому газовый поток перекрыт. Для открытия клапана необходимо подать напряжение на катушку и вручную поднять шток.

После открытия клапан остается в открытом положении при наличии электропитания. Если питание отключается, клапан закрывается и остается закрытым даже после восстановления напряжения. Повторное открытие выполняется вручную после устранения причины срабатывания.

Серия EVRM-NC / EVRM6-NC охватывает модификации с разным номинальным проходом, типом присоединения, материалом корпуса, рабочим давлением и напряжением питания. Клапаны могут применяться вместе с приборами обнаружения утечки газа или сигнализаторами для аварийного перекрытия газопровода в случае утечки газа или отключения электропитания.

Принцип работы

EVRM-NC Elektrogas относится к нормально закрытым клапанам. Это означает, что без поданного напряжения клапан находится в закрытом положении и не пропускает газ. Чтобы открыть клапан, необходимо подать питание на катушку и выполнить ручное взведение. При исчезновении напряжения клапан автоматически закрывается.

Модификации и исполнения

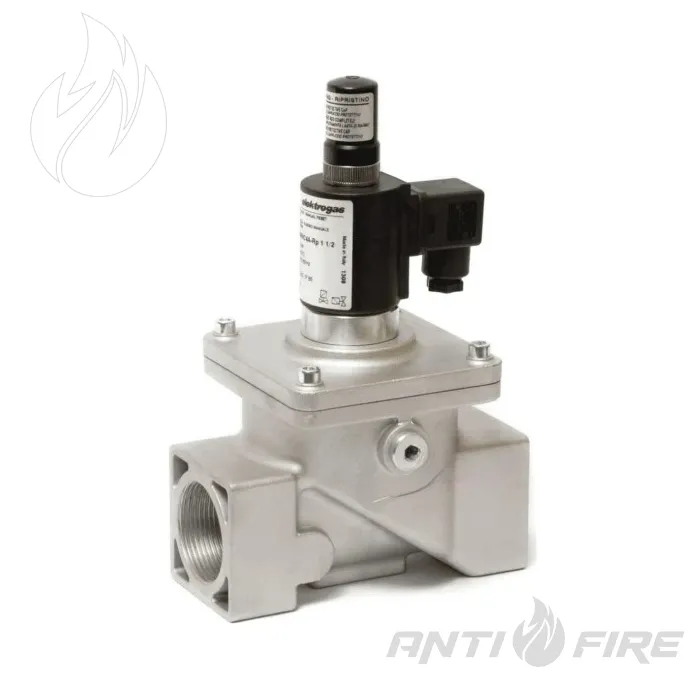

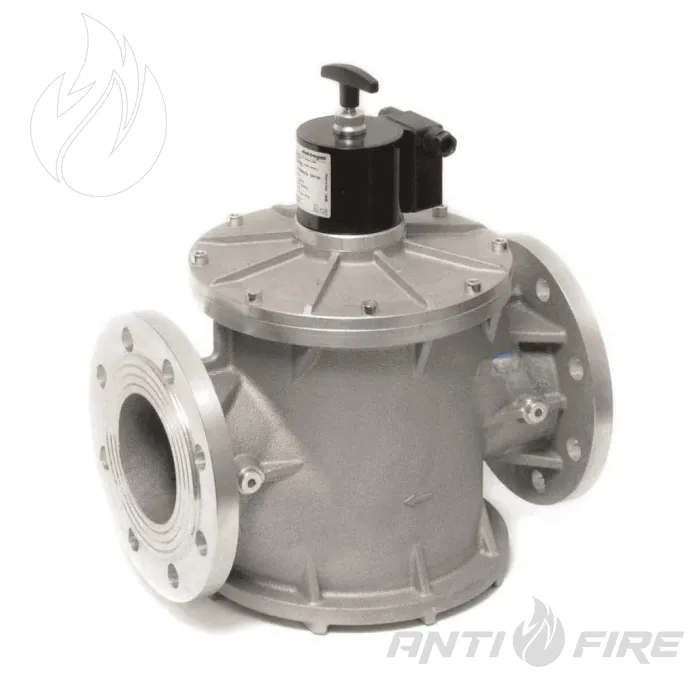

Линейка включает резьбовые и фланцевые модификации. Для резьбовых исполнений на странице поставщика указано присоединение ISO 228/1 от Rp 3/8” до Rp 2”1/2. Для фланцевых моделей указаны фланцы PN16 — ISO 7005, DN40–DN300.

По рабочему давлению доступны исполнения на 0,6 бар или 6 бар. По напряжению питания предусмотрены варианты 230 VAC 50/60 Гц, 110 VAC 50/60 Гц, 24 VAC/DC и 12 VAC/DC.

Особенности

• Нормально закрытый принцип действия: без питания клапан перекрывает газовый поток.
• Ручное взведение: открытие выполняется вручную после подачи напряжения на катушку.
• Автоматическое закрытие при отключении питания: клапан переходит в закрытое положение и не открывается самостоятельно после восстановления напряжения.
• Резьбовые и фланцевые исполнения: доступны модификации для трубопроводов разного диаметра.
• Разные варианты питания: 230 VAC, 110 VAC, 24 VAC/DC или 12 VAC/DC.
• Встроенный фильтр: металлическая сетка 600 µm, кроме латунных моделей.
• Рабочая среда: природный газ, городской газ, сжиженный газ LPG и неагрессивные газы.

Сфера применения

Клапан EVRM-NC / EVRM6-NC Elektrogas используется в газовых системах, где необходимо аварийное перекрытие подачи газа. Он может работать в составе систем с газосигнализаторами или другими приборами контроля утечки газа. Также клапан перекрывает газопровод при отключении электропитания.

Специальные версии

Для всего диапазона клапанов поставщик указывает возможность оснащения специальным кабельным сальником во взрывозащищенном исполнении для использования в зонах 2 и 22 в соответствии с Директивой 94/9/EC ATEX.

При выборе клапана EVRM-NC Elektrogas необходимо учитывать номинальный проход, тип присоединения, рабочее давление, напряжение питания и класс защиты. Для резьбовых и фланцевых модификаций диапазоны присоединения отличаются, поэтому конкретную модель следует подбирать по параметрам трубопровода и схемы управления.
