Электромагнитный клапан нормально открытый EVRM-NA Elektrogas
Описание и назначение
EVRM-NA Elektrogas — нормально открытый электромагнитный газовый предохранительный клапан с ручным взводом, предназначенный для перекрытия газового потока по сигналу от детектора утечки газа, газосигнализатора или другого устройства контроля загазованности. В нормальном состоянии клапан открыт и пропускает газ, а при поступлении управляющего сигнала механизм расцепляется и перекрывает подачу газа. После устранения причины срабатывания клапан не открывается автоматически: для возврата в рабочее положение требуется ручной взвод оператором.
Клапаны EVRM-NA применяются в системах газовой безопасности для природного газа, городского газа, СУГ (LPG) и других неагрессивных газов. Стандартная серия EVRM-NA рассчитана на рабочее давление до 0,6 бар, а модификация EVRM6-NA — на рабочее давление до 6 бар. Время закрытия клапана составляет менее 1 секунды, что позволяет быстро отсечь подачу газа при аварийном сигнале.
В серии предусмотрены резьбовые и фланцевые модели. Резьбовые клапаны имеют присоединение по стандарту ISO 228/1 в диапазоне от Rp 3/8” до Rp 2”, а фланцевые модели выполняются с фланцами PN16 по ISO 7005 в диапазоне DN40–DN300.
Модельный ряд EVRM-NA:

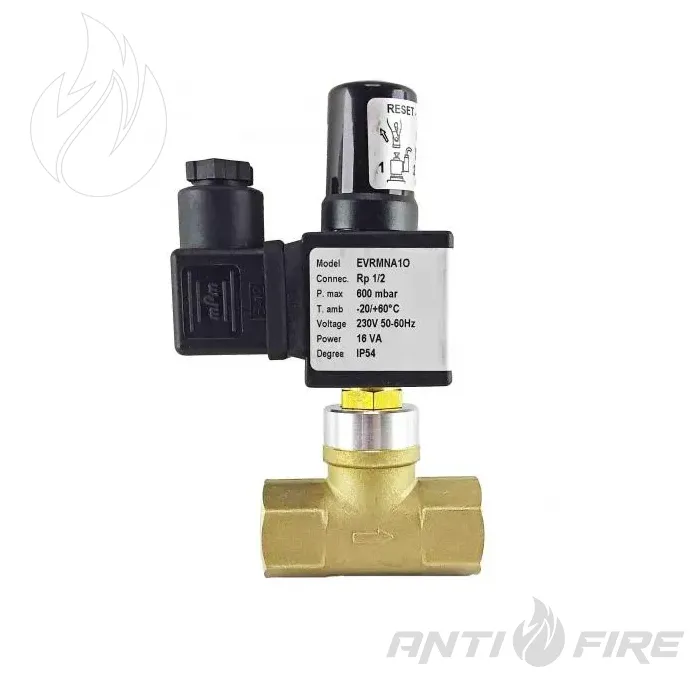

- EVRMNA1-OT: резьбовое присоединение 1/2”, латунный корпус, Kvs 1,3 м³/ч
- EVRMNA2-OT: резьбовое присоединение 3/4”, латунный корпус, Kvs 2,0 м³/ч
- EVRMNA3-OT: резьбовое присоединение 1”, латунный корпус, Kvs 4,5 м³/ч
- EVRMNA1: резьбовое присоединение 1/2”, Kvs 4,8 м³/ч
- EVRMNA2: резьбовое присоединение 3/4”, Kvs 9,5 м³/ч
- EVRMNA3: резьбовое присоединение 1”, Kvs 12 м³/ч
- EVRMNA35: резьбовое присоединение 1 1/4”, Kvs 22 м³/ч
- EVRMNA4: резьбовое присоединение 1 1/2”, Kvs 29 м³/ч
- EVRMNA6: резьбовое присоединение 2”, Kvs 40 м³/ч
- EVRMNA4F: фланцевое присоединение DN40, Kvs 29 м³/ч
- EVRMNA6F: фланцевое присоединение DN50, Kvs 40 м³/ч
- EVRMNA7: фланцевое присоединение DN65, Kvs 65 м³/ч
- EVRMNA8: фланцевое присоединение DN80, Kvs 80 м³/ч
- EVRMNA9: фланцевое присоединение DN100, Kvs 148 м³/ч
- EVRMNA93: фланцевое присоединение DN125, Kvs 250 м³/ч
- EVRMNA95: фланцевое присоединение DN150, Kvs 315 м³/ч
- EVRMNA98: фланцевое присоединение DN200, Kvs 516 м³/ч
- EVRMNA910: фланцевое присоединение DN250, Kvs 660 м³/ч
- EVRMNA912: фланцевое присоединение DN300, Kvs 1120 м³/ч

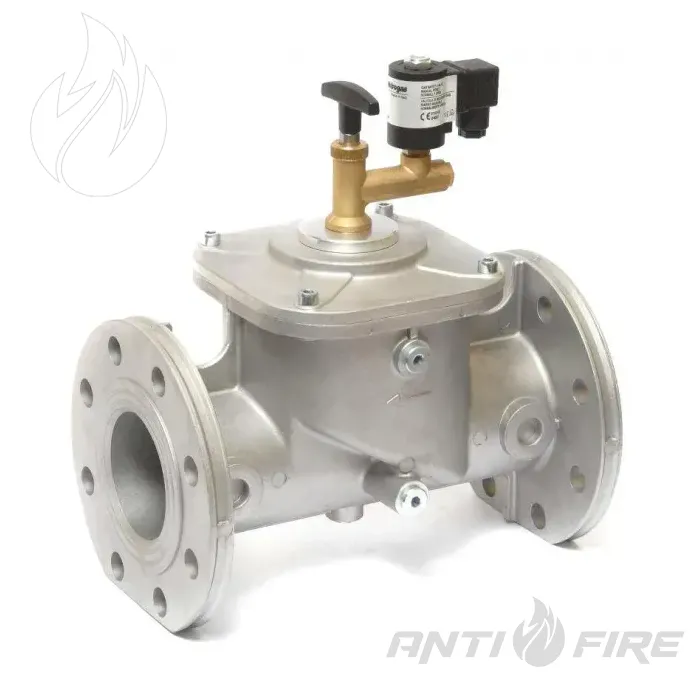

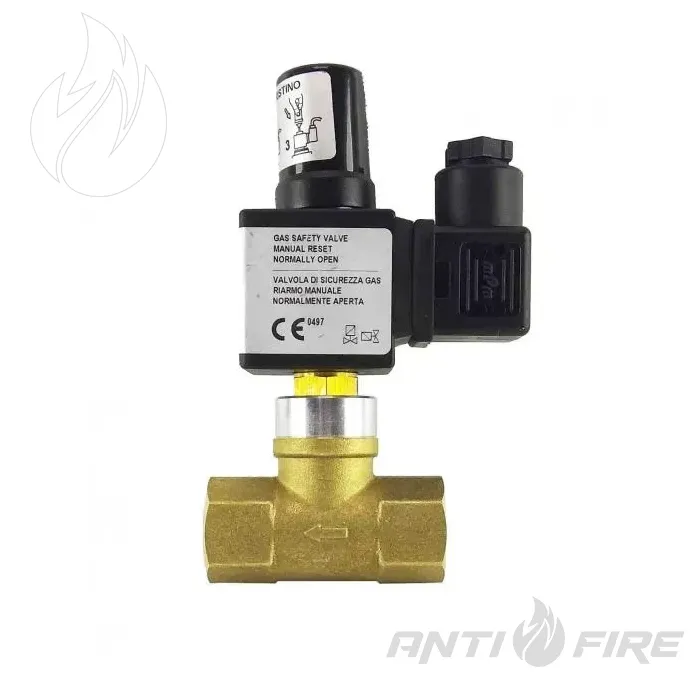

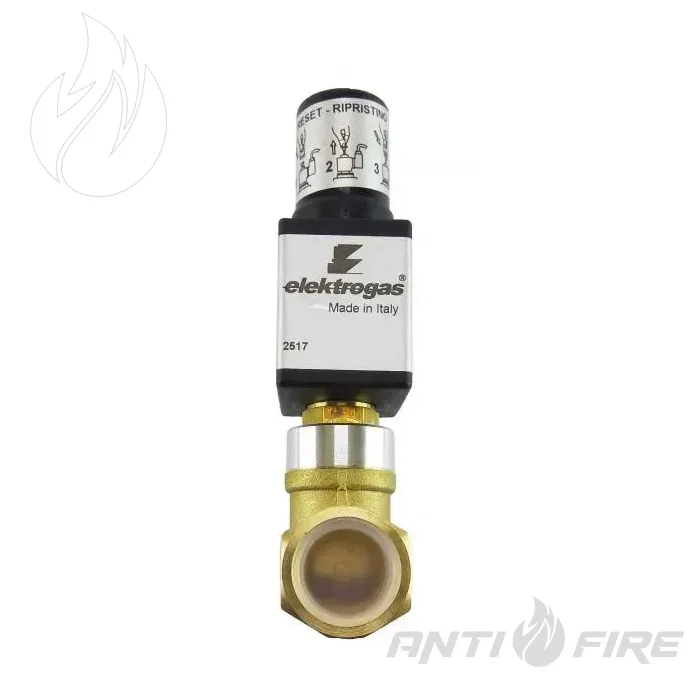

Модификации с обозначением OT имеют латунный корпус и, согласно паспорту, не оснащаются внутренним фильтром. Обозначение F используется для фланцевого исполнения, например EVRMNA4F DN40 или EVRMNA6F DN50. Весь диапазон клапанов может оснащаться специальным кабельным вводом для применения в зонах 2 и 22 в соответствии с ATEX, а модели от DN125 до DN300 могут поставляться в S-версии без внутреннего поршня непрямого действия.
Клапаны могут поставляться с различными вариантами напряжения питания: 230 В AC 50/60 Гц, 110 В AC 50/60 Гц, 24 В AC/DC или 12 В DC. Допустимое отклонение напряжения составляет от -15% до +10%. Для моделей на 12 или 24 В при подключении постоянного или выпрямленного тока необходимо соблюдать полярность.
Конструкция клапана предусматривает седло из материала NBR, катушку с изоляцией класса H, DIN-разъем с уплотнениями и встроенный фильтр тонкой очистки 600 µm в большинстве моделей, кроме латунных исполнений OT. Для дополнительной защиты седла клапана от загрязнения перед клапаном рекомендуется устанавливать внешний фильтр.
Степень защиты составляет IP65 для моделей от Rp 3/8” до DN80; для моделей DN100–DN300 стандартно указано IP54, а IP65 возможен по запросу. Диапазон температуры окружающей среды — от -15 °C до +60 °C.
Клапан можно монтировать с катушкой в вертикальном или горизонтальном положении, с ориентацией в любом направлении на 360°. Во время монтажа необходимо проверить соответствие давления в линии допустимому давлению клапана, соблюдать направление потока по стрелке на корпусе и устанавливать клапан в месте, защищенном от дождя, брызг и капель.
