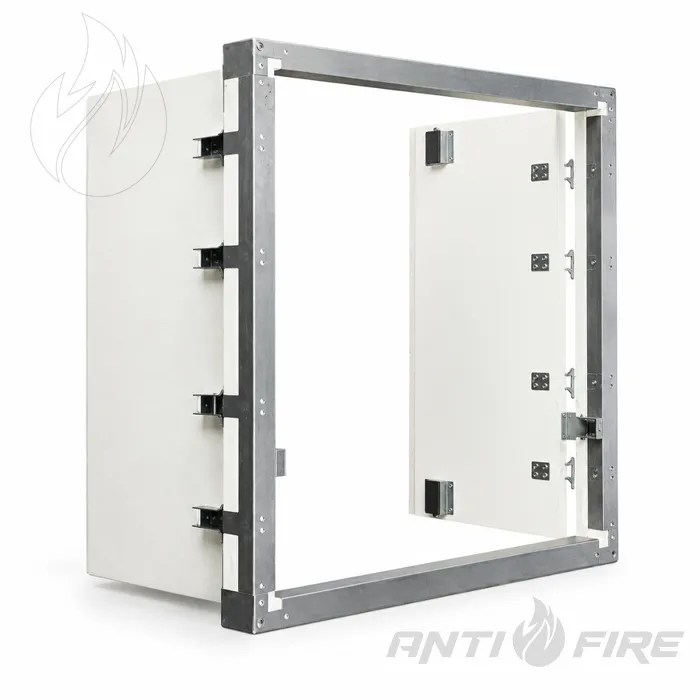

Дверной клапан противодымной вентиляции mcr DOR, Mercor
Описание и назначение
mcr DOR предназначен для систем приточной и противодымной вытяжной вентиляции. Клапан обеспечивает отсечение пожарной зоны и имеет класс огнестойкости EI180 (ved i↔o)S1500 C300 AAmulti. Огнестойкость не зависит от направления воздушного потока и стороны установки.
Корпус прямоугольного сечения изготовлен из огнестойких плит и имеет общую толщину 110 мм. Подвижная перегородка выполнена из огнестойкой плиты толщиной 40 мм. Стальные усиления по периметру корпуса позволяют устанавливать маскирующие решетки и рамы для подключения стальных вентиляционных каналов.
Доступны одностворчатое исполнение D1 размером от 200×300 до 750×1150 мм и двустворчатое D2 — от 400×300 до 1150×1250 мм. Активная площадь клапана может составлять до 0,7 м². Сертифицированный монтаж предусмотрен в стенах толщиной от 150 мм и с системной решеткой.
Управление выполняется механизмом EM24D с электромагнитным размыкателем 24 В DC, системой рычагов и пружинами, расположенными непосредственно на шарнирах перегородки.
- Модель: mcr DOR
- Тип: дверной клапан дымоудаления и притока воздуха
- Класс огнестойкости: EI180 (ved i↔o)S1500 C300 AAmulti
- Исполнение D1: одностворчатое, 200×300–750×1150 мм
- Исполнение D2: двустворчатое, 400×300–1150×1250 мм
- Максимальная активная площадь: до 0,7 м²
- Толщина корпуса: 110 мм
- Толщина подвижной перегородки: 40 мм
- Материал корпуса: огнестойкие плиты
- Минимальная толщина стены: 150 мм для сертифицированного исполнения, указанного Mercor
- Управление: механизм EM24D
- Электромагнитный размыкатель: 24 В DC, управление импульсом тока
- Монтаж с системной маскирующей решеткой: сертифицирован
- Стандарт: EN 12101-8
- Классификация: EN 13501-4
- Испытания: EN 1366-10
- Декларация характеристик: 002-05-CPR-2022
- Бренд: Mercor
