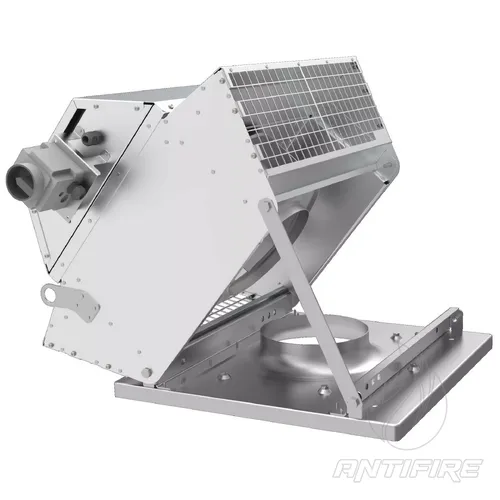

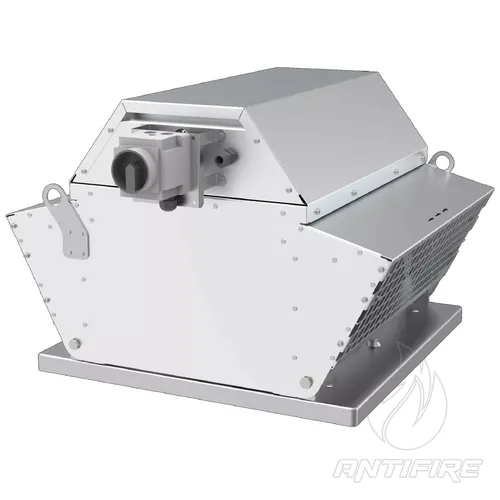

Кровельные вентиляторы DVG

Описание и назначение

Конструкция
Агрегат имеет горизонтальную (DVG-H) или вертикальную (DVG-V) выкидную конструкцию и используется для отвода дыма и тепла при возникновении чрезвычайной ситуации (пожара) или при стандартной рабочей эксплуатации.

Корпус с интегрированной защитой от птиц производится из алюминия, устойчивого к воздействию морской воды. Основная рама изготовлена из предварительно оцинкованной стали с цинк-магниевым (ZM) покрытием.

Это делает его пригодным для развертывания на побережье и других сложных условиях, где надежность добычи является приоритетом.

Вентилятор также классифицируется по классу снеговой нагрузки в соответствии со SL 1000 (горизонтальный выброс), что делает его пригодным для целого ряда отопительных и неотапливаемых зданий или различных приложений.

Рабочее колесо
Рабочее колесо с загнутыми назад лопатками производится из предварительно оцинкованной стали (типоразмеры 355, 450), соответственно из стали, сваренной и оцинкованной.

Двигатель
Наружный поток воздуха двигателя охлаждается свежим воздухом. Подключение к источнику питания в сервисном выключателе, подключение к контроллеру внутри корпуса.

Односкоростные электродвигатели IEC имеют класс энергоэффективности IE3, вентиляторы с мощностью двигателя менее 0,75 кВт – класс энергоэффективности IE2, двухскоростные – класс энергоэффективности IE1, а электродвигатели в исполнении EC – класс энергоэффективности IE5.

Защита двигателя
Последовательный встроенный PTC. Для двухскоростных вентиляторов (до 4 кВт) двухскоростной переключатель доступен как аксессуар (в этом случае необходимо заказать термоконтакт; не подходит для PTC или без термоконтакта). При пожаре двухскоростной переключатель и все защитные устройства двигателя должны быть соединены, чтобы гарантировать функциональность (подключение непосредственно к электросети).

Контроль
Для регулировки скорости используйте только преобразователь частоты (см. инструкцию). Не подходит для регулировки напряжения. Если преобразователь частоты используется при пожаре, PTC должен быть перекрыт и включать максимальную скорость даже после возможного короткого отключения питания. Работа на частоте свыше 50 Гц допускается для вентиляторов по запросу и при стандартном использовании только в режиме общеобменной вентиляции. Для агрегатов с частотным управлением может потребоваться дополнительная защита электромагнитной совместимости (по запросу).

Установка и использование
Для наружной установки на крыше. Конструкция подходит для регулярного, повседневного использования. Может работать в паре с двигателем IE1, IE2, IE3 или EC, способным вентилировать среду с температурой до 120°C и выдерживать температуру до 400°C в течение 120 минут, если требуется.

Износостойкость
Линейка DVG использует комбинацию стали с цинк-магниевым покрытием и алюминия, устойчивым к морской воде, что делает ее пригодной для использования в прибрежных и сложных условиях.

Эффективный
Серия DVG предназначена для регулярного, непрерывного использования при температуре 120 и до 400 в течение коротких периодов работы. Это позволяет устройству функционировать в разных средах или адаптироваться к конкретному проекту или бизнесу.

Мощность и универсальность
Агрегат построен на основе фланцевого двигателя IEC, расположенного снаружи воздушного потока, питающегося через источник питания 50 Гц. Версия EC может работать при 50/60 Гц. Скорость может быть полностью регулирована с помощью частотного преобразователя, в то время как вентиляторы EC имеют регулятор напряжения и сервисный выключатель на внешней стороне корпуса.

Сертификация

Испытано в соответствии с EN 12101-3 в LGAI, Барселона
Сертифицировано CE в соответствии с EN 12101-3 в BSI, Великобритания
