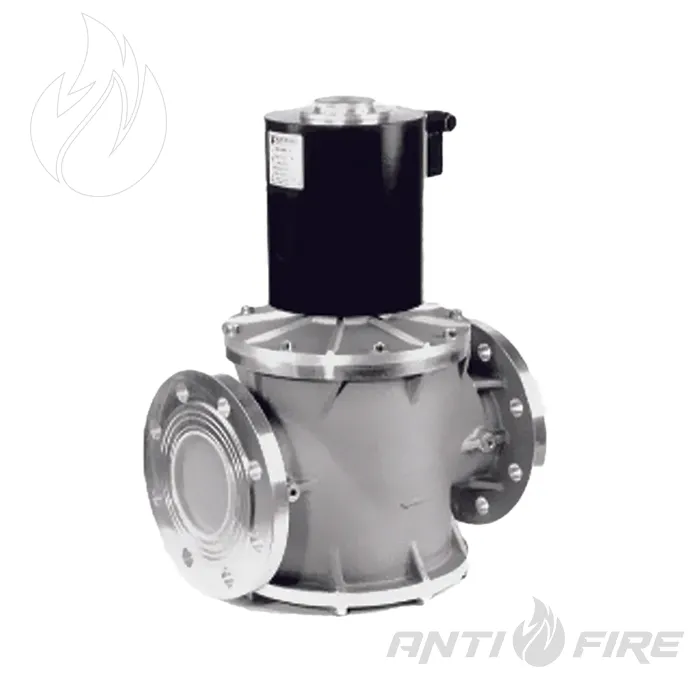

Автоматический газовый клапан нормально закрытый VMR Elektrogas

Описание и назначение

VMR Elektrogas — это автоматический электромагнитный газовый клапан нормально закрытого типа. В обесточенном состоянии клапан перекрывает газовый поток, а после подачи электропитания на катушку быстро открывается. При прекращении питания клапан снова закрывается и блокирует подачу газа.

Клапаны серии VMR используются как отключающие устройства безопасности с вспомогательной энергией. Их применяют для автоматической подачи или перекрытия газа либо воздуха в газовых горелках, атмосферных газовых котлах, печах и другом оборудовании, где требуется управляемое открытие и быстрое закрытие потока.

Серия охватывает муфтовые и фланцевые модификации с разными номинальными проходами, рабочим давлением, напряжением питания и материалом корпуса. Благодаря этому клапан можно подобрать для разных участков газовой системы — от резьбовых подключений малого диаметра до фланцевых исполнений DN150.

Принцип работы

VMR относится к нормально закрытым автоматическим клапанам. Когда на катушку не подается напряжение, пружина прижимает тарелку клапана и перекрывает поток. После подачи электропитания клапан открывается менее чем за 1 секунду, преодолевая действие пружины и давления. При отключении питания клапан так же быстро закрывается.

В верхней части клапана предусмотрен регулировочный винт, с помощью которого можно настраивать уровень расхода.

Модификации и исполнения

Линейка VMR включает модификации с номинальным проходом от DN 15 до DN 150. По типу присоединения доступны муфтовые и фланцевые исполнения. Для резьбовых моделей указано присоединение ISO 7/1 от Rp 1/4” до Rp 2”1/2, для фланцевых — PN16 — ISO 7005, DN40–DN150.

Корпус клапана может быть изготовлен из латуни или алюминия в зависимости от конкретной модификации. По рабочему давлению доступны варианты 0,2 бар, 0,36 бар, 0,5 бар и 6 бар. По напряжению питания предусмотрены исполнения 230 VAC 50/60 Гц, 110 VAC 50/60 Гц, 24 VAC/DC и 12 VAC/DC.

Особенности клапана VMR Elektrogas

• Нормально закрытый принцип действия: без электропитания клапан перекрывает поток газа.
• Автоматическая работа: открытие происходит после подачи напряжения на катушку, без ручного взведения.
• Быстрое открытие: время открытия составляет менее 1 секунды.
• Быстрое закрытие: время закрытия составляет менее 1 секунды.
• Регулировка расхода: предусмотрен регулировочный винт в верхней части клапана.
• Разные типы присоединения: доступны муфтовые и фланцевые модификации.
• Несколько вариантов питания: 230 VAC, 110 VAC, 24 VAC/DC или 12 VAC/DC.
• Встроенный фильтр: металлическая сетка 600 µm, кроме латунных моделей.

Сфера применения

Клапан VMR Elektrogas применяется для автоматической подачи или перекрытия газа либо воздуха в оборудовании, где необходимо быстрое управление потоком. В частности, поставщик указывает использование в газовых горелках, атмосферных газовых котлах, печах и другом оборудовании.

Специальные версии

Для автоматических газовых клапанов поставщик указывает возможность оснащения специальным кабельным сальником во взрывозащищенном исполнении для использования в зонах 2 и 22 в соответствии с Директивой 94/9/EC ATEX.

Для моделей в алюминиевом корпусе также предусмотрены специальные версии для агрессивных газов: биогаза — версия J от 3/8” до 6”, и коксового газа COG — версия K от 3/8” до 4”. В таких исполнениях отсутствуют цветные металлы и используются специальные уплотнения.

Подбор клапана

При выборе клапана VMR Elektrogas необходимо учитывать номинальный проход, тип присоединения, рабочее давление, напряжение питания, материал корпуса и требования к классу защиты. Для резьбовых и фланцевых исполнений диапазоны присоединения отличаются, поэтому конкретную модификацию следует подбирать по параметрам трубопровода и схемы управления.
