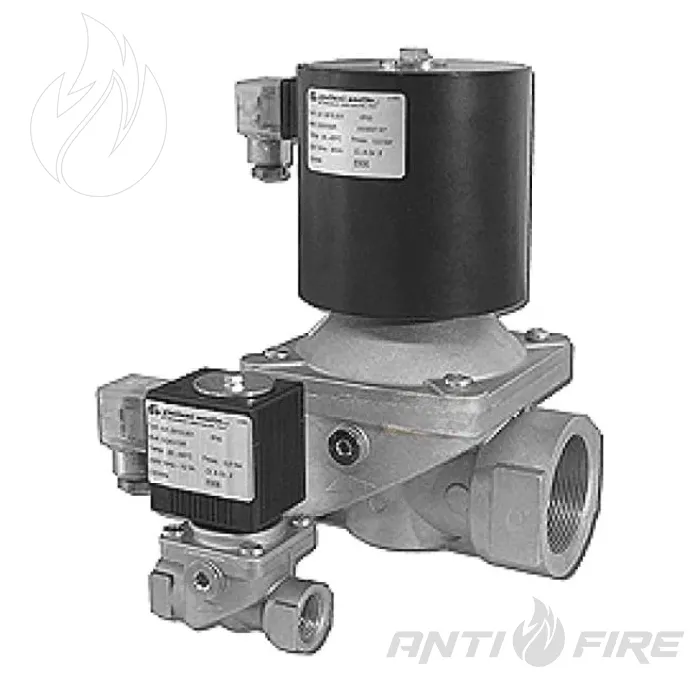

Автоматический газовый клапан нормально закрытого типа GSAV-R Giuliani Anello

Описание и назначение

GSAV-R Giuliani Anello — автоматический газовый отсечной электромагнитный клапан нормально закрытого типа. Он предназначен для автоматической подачи или перекрытия газа либо воздуха в оборудовании, где требуется быстрое управление газовым потоком по электрическому сигналу.

В обесточенном состоянии клапан остается закрытым: пружина прижимает тарелку и перекрывает проход газа. Когда на катушку подается напряжение, клапан быстро открывается, преодолевая действие пружины и давления. Если подача электрического тока прекращается, клапан быстро закрывается и снова блокирует газовый поток.

Применение

Клапаны GSAV-R применяют в печах, атмосферных газовых котлах, газовых горелках и другом оборудовании, где используются газовые электромагнитные клапаны. Это решение для систем газовой автоматики, в которых важны нормально закрытое положение, быстрое открытие после подачи напряжения и быстрое перекрытие газа при ее отключении.

В отличие от клапанов с ручным взведением, GSAV-R работает автоматически: для открытия не требуется ручное вмешательство. Это удобно для узлов, где клапан должен самостоятельно открываться при подаче питания и закрываться при прекращении электропитания.

Исполнения и модификации

Серия GSAV-R охватывает муфтовые модификации с номинальным проходом от DN 15 до DN 50. Для подключения к трубопроводу используется резьба ISO 7/1 от Rp 1/2” до Rp 2”. На странице поставщика приведены модели с присоединениями 1/2”, 3/4”, 1”, 1 1/4”, 1 1/2” и 2”.

Клапан имеет алюминиевый корпус, работает при температуре окружающей среды от -20 до +60 °C и рассчитан на рабочее давление 0,5 бар. Питание — 230 VAC 50/60 Hz.

Функциональные особенности

• Нормально закрытый принцип действия: без питания клапан перекрывает газовый поток.
• Автоматическое открытие: клапан открывается после подачи напряжения на катушку.
• Быстрое срабатывание: время открытия и закрытия составляет менее 1 секунды.
• Регулировка расхода: в верхней части клапана предусмотрен регулировочный винт для настройки уровня расхода газа.
• Муфтовое присоединение: резьба ISO 7/1 в диапазоне от Rp 1/2” до Rp 2”.
• Рабочая среда: природный газ, городской газ, сжиженный газ LPG и неагрессивные газы.
• Класс защиты: IP65.

GSAV-R Giuliani Anello стоит выбирать для газовых горелок, атмосферных котлов, печей и другого газоиспользующего оборудования, где требуется нормально закрытый автоматический клапан быстрого открытия и закрытия. При подборе модификации необходимо учитывать диаметр присоединения, рабочее давление 0,5 бар, напряжение питания 230 VAC и параметры газовой линии.
