Описание и назначение

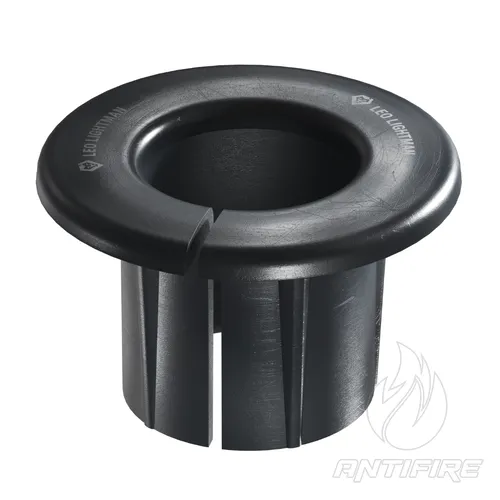

Пластиковая направляющая адаптер-втулка Leo Lightman 16 мм (D16), артикул 407019 — крепежный элемент из технического полимера, предназначенный для плотной, вертикальной и безлюфтовой посадки молниеприемников в бетонные кровельные основания (блоки-утяжелители).

Втулка изготовлена из ударостойкого пластика (PL), стойкого к УФ-излучению, влаге и температурным колебаниям. Она компенсирует технологические зазоры между отверстием бетонного балласта и молниеприемником диаметром 16 мм (длиной 1.5, 2.0 или 3.0 м), гасит вибрации от ветра и защищает металл от истирания о бетон.

Сфера применения:

• Комплектация гравитационных (балластных) систем крепления одиночных молниеприемников Leo Lightman (1.5, 2 и 3 м) на плоских кровлях.
• Монтаж систем пассивной внешней молниезащиты с использованием бетонных блоков-утяжелителей весом 17–20 кг.
• Обеспечение пространственной стабильности вертикальных мачт согласно ДСТУ EN 62305.

Основные преимущества:

• Безлюфтовая посадка: внутренний диаметр точно подогнан под стандарт штырей Ø16 мм, что гарантирует строгую вертикальность стержня.
• Демпферный эффект: пластиковый корпус защищает металл мачты от прямого контакта с бетоном, предотвращая выкрашивание блока под действием ветровых нагрузок.
• Долговечность (материал PL): кровельный полимер не трескается на солнце и не теряет эластичности на морозе. Срок службы — более 30 лет.
• Защита от гальванической коррозии: изолирует торец молниеприемника (из алюминия, оцинкованной или нержавеющей стали) от щелочной среды влажного бетона.
• Простой монтаж: втулка устанавливается в отверстие блока вручную без использования специальных инструментов.

Порядок монтажа:

1. Установить бетонный блок на кровле (предварительно подложив под него защитный резиновый коврик Leo Lightman) и очистить центральное отверстие от пыли.

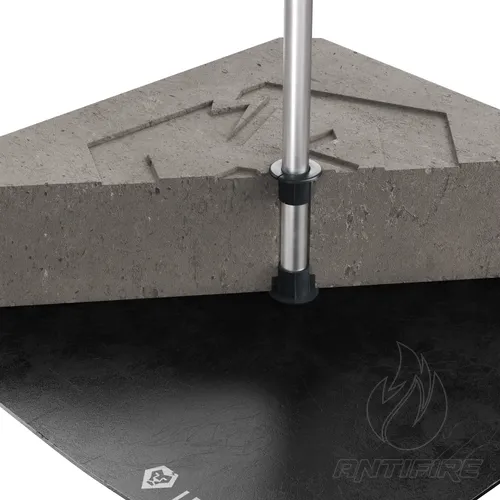

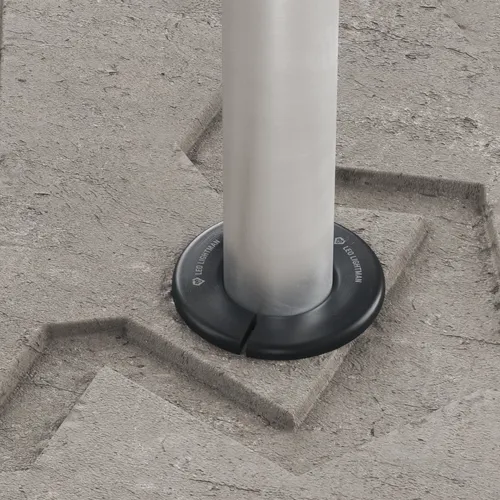

2. Вставить пластиковую втулку D16 мм в отверстие бетонного блока сверху вниз до плотного прилегания защитного бортика (фланца) к поверхности бетона.
3. Вставить нижнюю часть металлического стержня молниеприемника (Ø16 мм) внутрь втулки до упора.
4. Зафиксировать мачту боковыми винтами бетонного блока согласно инструкции к опорной системе.

Вместе с этим товаром покупают (рекомендуемая комплектация узла):

• Молниеприемники-стержни Leo Lightman Ø16 мм (длиной 1.5 м, 2.0 м или 3.0 м), которые идеально совместимы с данным адаптером.
• Бетонное основание (блок-утяжелитель) Leo Lightman весом 17 кг или 20 кг с центральным отверстием.
• Резиновый подкладочный коврик (демпфер) для защиты кровельного покрытия (ПВХ-мембраны, еврорубероида) от продавливания и микровибраций под бетонным блоком.
• Болтовые зажимы токоотвода (нержавеющая сталь или латунь) для надежного подключения круглого провода/катанки к мачте.
