Пластина Fix D16 – 309021, Leo Lightman
Описание и назначение

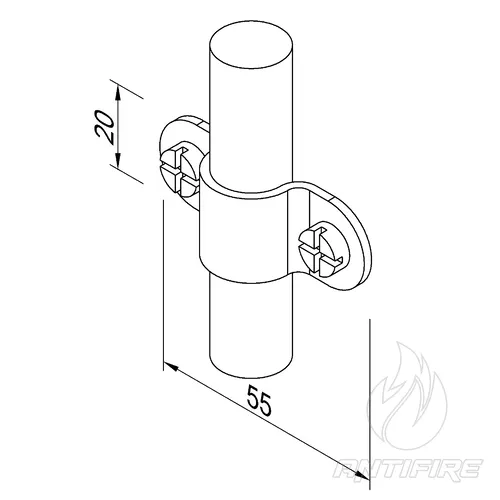

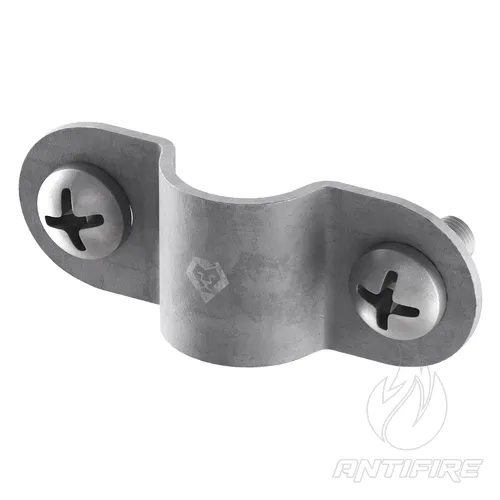

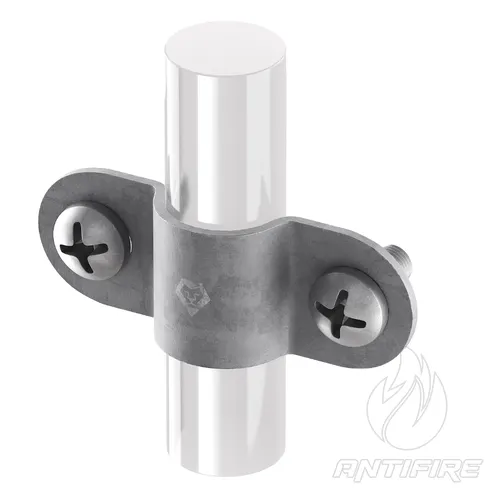

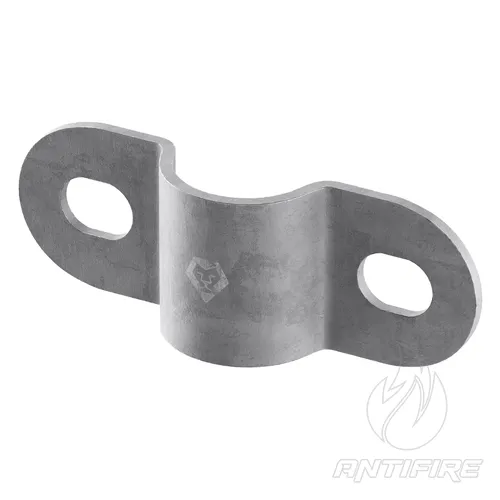

Усиленная прижимная пластина серии Fix D16 (StZn) от LEO LIGHTMAN предназначена для жесткой фиксации, параллельного соединения и удержания стержневых молниеприемников, защитных труб или кабельных линий диаметром от 14 до 16 мм. Изделие изготовлено из высококачественной стали и защищено от коррозии методом горячего цинкования (StZn). Штампованный радиусный профиль обеспечивает максимальную площадь контакта с округлой поверхностью, равномерно распределяя давление стяжных болтов под действием ветровых и гололедных нагрузок.
Сфера применения
- Использование в качестве несущей или верхней прижимной пластины в сборных кронштейнах, фасадных и кровельных держателях для болтового зажима молниеприемников Ø16 мм.
- Монтаж и фиксация защитных стальных или пластиковых труб для изолированных токоотводов или силовых кабелей на кровлях и фасадах зданий.
- Комплектация и модернизация узлов соединения магистралей внешней молниезащиты и заземления на промышленных и гражданских объектах.
Основные преимущества
- Усиленный профиль (система Fix): специальная геометрия предотвращает деформацию пластины при сильном стягивании болтами.
- Горячее цинкование (StZn): надежная защита от атмосферной коррозии и ржавчины без образования потеков на фасаде.
- Универсальный диапазон: радиусный изгиб адаптирован под плотную посадку элементов диаметром 14–16 мм.
- Совместимость: идеально совпадает с межосевыми расстояниями отверстий монтажных опор LEO LIGHTMAN.
Особенности монтажа и гальваническая совместимость
При проектировании внешней пассивной молниезащиты согласно ДСТУ EN 62305 затягивание болтовых соединений пластины Fix D16 рекомендуется выполнять с помощью динамометрического ключа для контроля нормированного усилия.
Внимание! Гальваническая совместимость: оцинкованная пластина (StZn) химически совместима с проводниками и трубами из алюминия (Al), оцинкованной и нержавеющей стали. Категорически запрещается прямой контакт пластины с медными (Cu) штырями, трубами или кабелями без использования биметаллических прокладок из-за риска быстрого разрушения цинкового слоя в гальванической паре.
| Параметр / Стандарт | Значение / Соответствие |
|---|---|
| Рабочий диапазон (диаметр) | 14–16 мм (Ø14–Ø16 мм) |
| Материал и покрытие | Сталь, горячее цинкование (StZn) |
| ДСТУ EN IEC 62561-4:2019 | Полное соответствие требованиям к креплениям систем молниезащиты по механической прочности и коррозионной стойкости. |
| ISO 9001:2015 | Изготовлено по сертифицированной системе менеджмента качества. |
